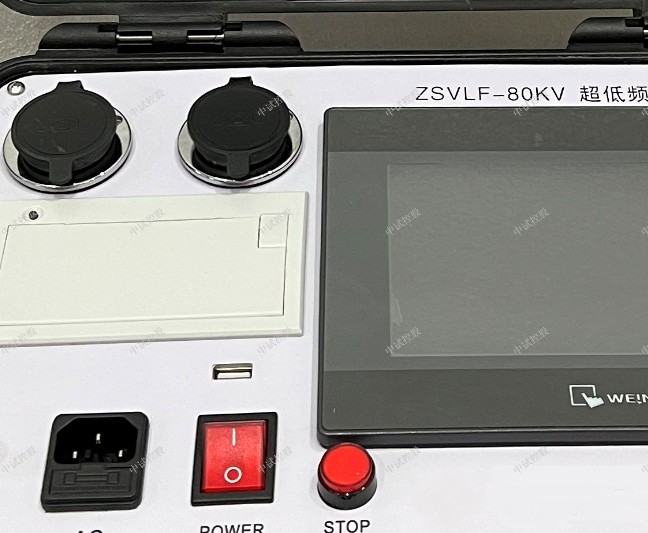

ZSVLF-20KV超低频高压发生器

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

超低频高压发生器：设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

被试品电容量不得超过仪器额定电容量最大值，数值大小见表 3；

型号         额定电压         带载能力         电源

保险管     产品结构、重量

30/1.1      30kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

40/1.1      40kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

50/1.1      50kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：40㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

60/1.1      60kV

（峰值     0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

80/1.1      80kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

90/1.1      90kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：55㎏

                   0.05Hz,≤2.2μF

                    0.02Hz,≤5.5μF

修改方法如下：
★频率有三种选择：0.1、0.05、0.02，单位为 Hz。
★定时修改范围：0-99 分。它规定了试验时间的长短，单位为分钟。
★设定电压：范围为 0 至额定值，单位为 kV。它设置了我们所要升至的试验电压。仪器
升至这个设定限压值时，就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
★设定限压：电压保护值设定范围为 0 至额定值，单位为 kV。它规定了通过试品的电压
上限值，当电压超过此设定时，仪器自动切断输出。
★设定限流：电流保护值设定范围为 0 至额定值，单位为 mA。它规定了通过试品的电流
上限值，当电流超过此设定时，仪器自动切断输出。
（注意：以上电压、电流及仪器显示的测量数据均为峰值。）
（3) 自动升压
按图 4 中的“开始”键后，仪器在电脑的控制下，按如下流程进行升压试验：
自检→升压→等幅输出→停机
具体过程如下：
1 自检过程
控制器自动进入负载检测，若未检测到负载，则如图 6 状态栏中提示信息：“未接负载”,
表示未接升压体或未接容性试品。
图 6 控制器提示未接负载
2升压过程
自检成功后，仪器自动进入升压状态，则如图 7 所示，状态栏中提示信息：“正在升压”。
与此同时，计时开始进行。
图 7 控制器提示正在升压
3 等幅输出
控制器在若干个周期的时间内将电压升至设定值，仪器将进行等幅输出，则如图 8 所示，
状态栏中提示信息：“等幅输出”
图 8 控制器提示等幅输出
4 停机
当计时达到设定时间，仪器自动停机，则如图 9 所示，状态栏中提示信息：“停止试验”。
图9 控制器提示停止试验
仪器停止高压输出，并对试品进行自动放电，则如图 10 所示，状态栏中提示信息：“正在放电”。
图 10 控制器提示正在放电
停机后如图 11 所示，状态栏中提示信息：“试验通过”并执行数据历史保存。
注：在试验过程中一般电压未出现异常情况、试品没有放电现象或出现过流保护，就可认为试验通过。
图 11 控制器提示试验通过
本仪器提供两种停机方式：
★ 定时停机：当计时达到设定时间，仪器自动停机
★手动停机：点击“停机”键可停机。
这两种停机方式为正常停机。
★另外还有两种非正常停机:过压保护停机、过流保护停机。
★ 过压保护停机
当在试验的过程中，输出高压超过设定限值，仪器起动停机指令后，自动切断输出，再执行数据历史保存，停机后如图 12 所示，状态栏中提示信息：“过压保护”并执行数据历史保存。
图 12 控制器提示过压保护
★ 过流保护停机
当在试验的过程中，输出电流超过设定限值，仪器起动停机指令后，自动切断输出，再执行数据历史保存，停机后如图 13 所示，状态栏中提示信息：“过流保护”并执行数据历史保存
图 13 控制器提示过流保护
（4）打印
点击图 3 的“打印”键，可将显示器上的本次数据打印成试验报告。
在查看历史数据状态下，点击“打印”键，可打印屏幕上当前显示的历史数据。（5）查看历史数据
图 14 历史数据界面
凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据。最多能保存 64 次测量的数据，64 次以前的将自动删除。点击图 3 中的“查看”键，可出现图 13 界面,查看最近 64 次试验的历史数据。
图 15 日期和时间设置界面
点击图 3 中的“时钟”按键,可出现图 15 的设置界面，用于设置系统的日期和时间。

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

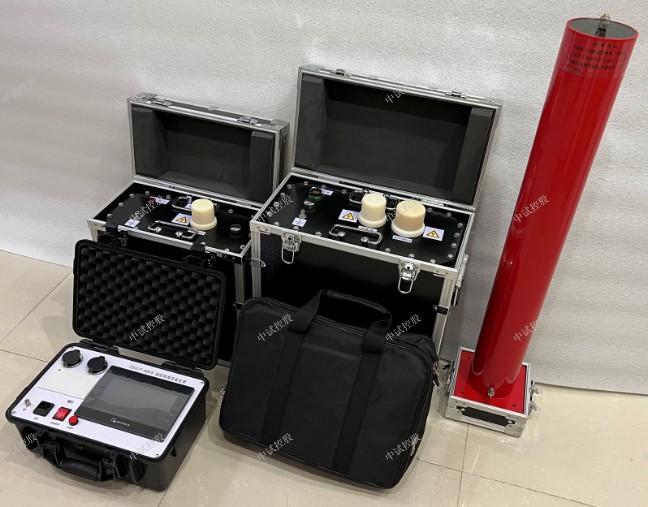

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。
