中试控股技术研究院鲁工为您讲解：电缆低频高压发生器

ZSVLF-20KV超低频高压发生器

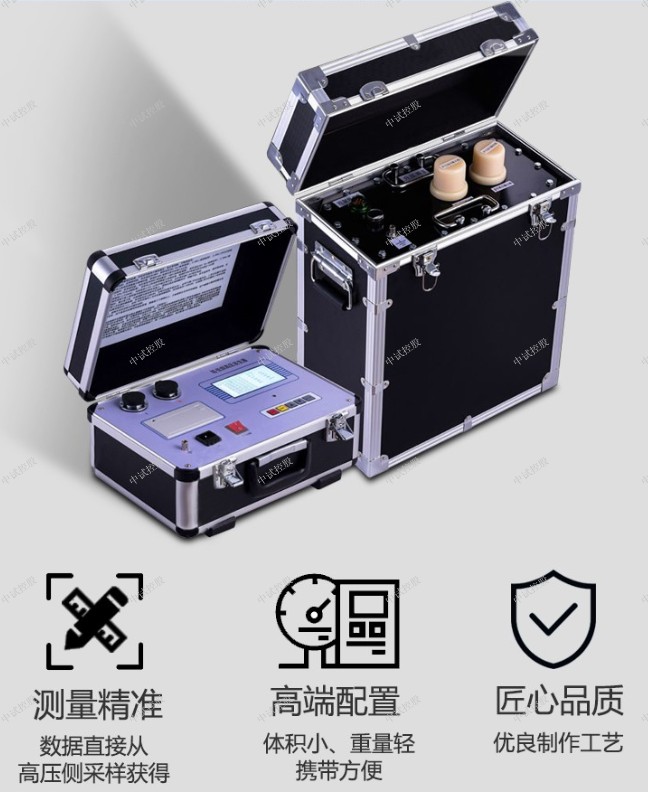

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

超低频高压发生器：设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

被试品电容量不得超过仪器额定电容量最大值，数值大小见表 3；

型号         额定电压         带载能力         电源

保险管     产品结构、重量

30/1.1      30kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

40/1.1      40kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

50/1.1      50kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：40㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

60/1.1      60kV

（峰值     0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

80/1.1      80kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

90/1.1      90kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：55㎏

                   0.05Hz,≤2.2μF

                    0.02Hz,≤5.5μF

根据被试对象选择适当规格的产品

使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响

输出波形。若小于 0.05μF，仪器将不能正常输出，此时可并联 0.05 μF的电容器

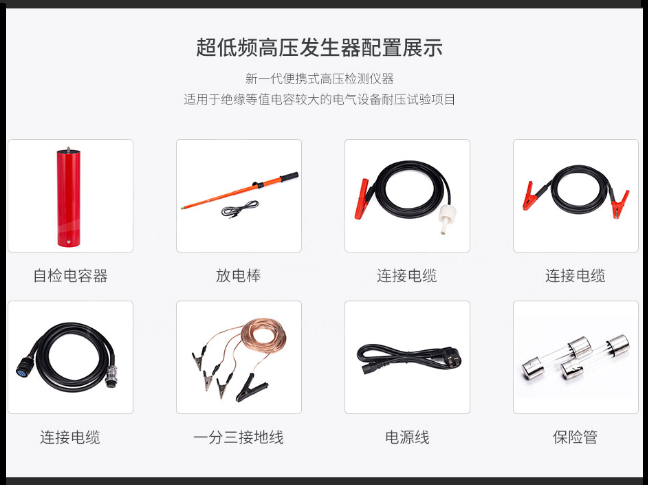

（由本公司提供）辅助输出。常用电气设备电容量的估算见表 4 和表 5

表 4 不同类型发电机的单相对地电容量

         表 5 交联聚乙烯绝缘单芯电力电缆的电容量(μF/km)

12.试品电流的估算方法：

计算公式： Ｉ＝2πfCU

产品特点

☆ 技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等

测试过程全自动化。

☆ 操作方便：接线简单，傻瓜式操作。

☆ 保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时

间≤10ms）,仪器安全可靠。

☆ 安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。

☆ 采用了高低压闭环负反馈控制电路，输出无容升效应。

☆ 配置齐全：电容触摸屏，液晶汉字显示，自动存储，自动打印。

☆测试范围大：0.1Hz、0.05Hz 及 0.02Hz 多频率选择，测试范围大。

☆ 体积小、重量轻：十分利于户外作业。

☆ 中英文切换功能

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。
