中试控股技术研究院鲁工为您讲解：超低频高压发生器

ZSVLF-10KV超低频高压发生器

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

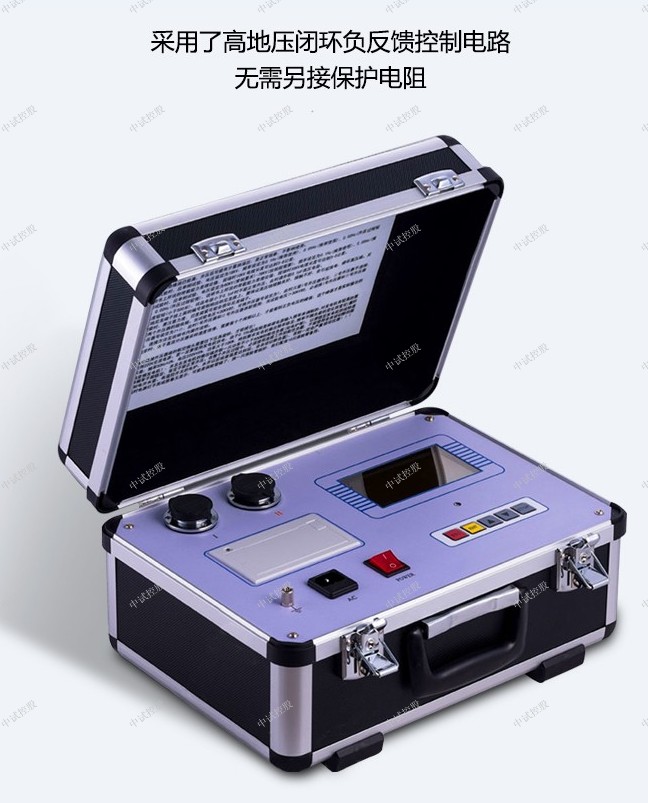

超低频高压发生器：0.1Hz程控超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

如电缆长度较短(小于300米)，试品电容小于0.05μF时不能正常升压，此时请并联高压
    电容。
请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不
好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙
端子。

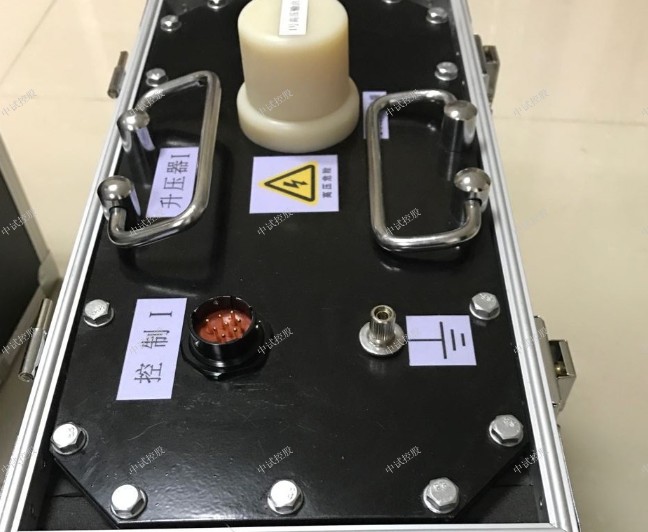

如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需
I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和
II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使
用，连接方法见说明书内操作说明。当输出电压≥70KV时，请将高压电缆悬空！
控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！
建议使用220V(110V)交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输入频率来调制的，对发电机输出频率有较高的要求，要求是：频率50Hz±0.1HZ(60Hz±0.1HZ)，电压220V±5%(110V±5%)，功率大于8KW，特别要求发电机输出频率稳定（普通发电机必须要接入10KVA(I）、20KVA（I+II）的变频电源或使用数码变频发电机），否则一定会严重损坏仪器，不能正常升压！！！
当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有
    10只保险管备用。
如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕
    后，扭紧注油孔。
屏幕主菜单右下方有电压输入频率显示，电压输入频率要求为50Hz±0.1HZ(60Hz±0.1HZ)，超过这个范围时，说明输入电压频率不稳定，不能升压，此时升压一定会损坏设备！
警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！！！
输出频率：0.1Hz、0.05Hz、0.02Hz
带载能力
1、0.1 Hz 特大1.1F
2、0.05 Hz 特大2.2F
3、0.02 Hz 特大5.5F
4、测量精度： 3%
5、电压正，负峰值误差： ≤3%
6、电压波形失真度： ≤5%
使用条件
1、户内、户外；
2、温度：-10℃∽+40℃
3、湿度：≤85% RH
4、电源： 交流50Hz，220V ±5%

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。
