中试控股技术研究院鲁工为您讲解：箱式变压器阻抗短路电压电流测量仪

ZSCT-3900 变压器短路阻抗测试仪（三相）

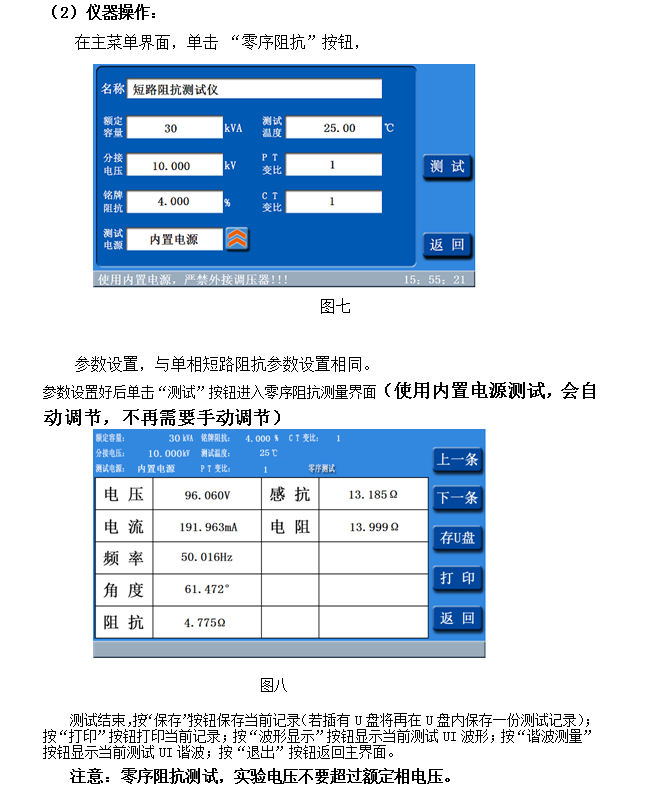

零序阻抗的测量适用于高压侧星形接线带中性点的变压器
电压测量范围：20～1000V ，电流测量范围：0.1A～100A在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值

参考标准：GB1094.5-2003和IEC60076-5:2000 DL/T 1093—2008

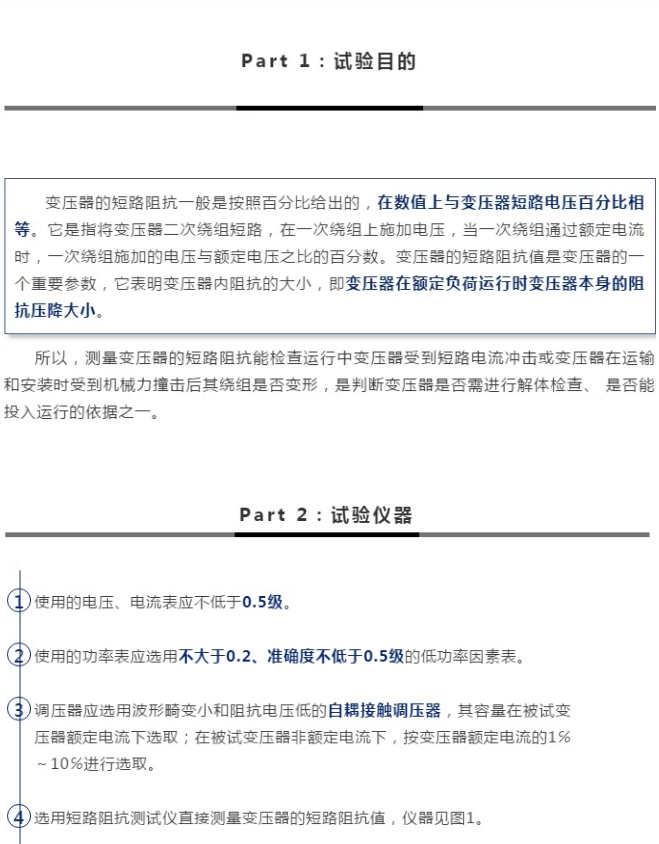

ZSCT-3900 变压器短路阻抗测试仪低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义；

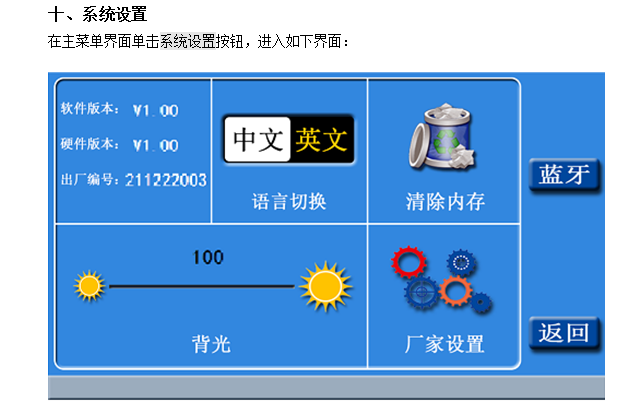

也是判断变压器是否要求进行解体检查的依据之一，七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

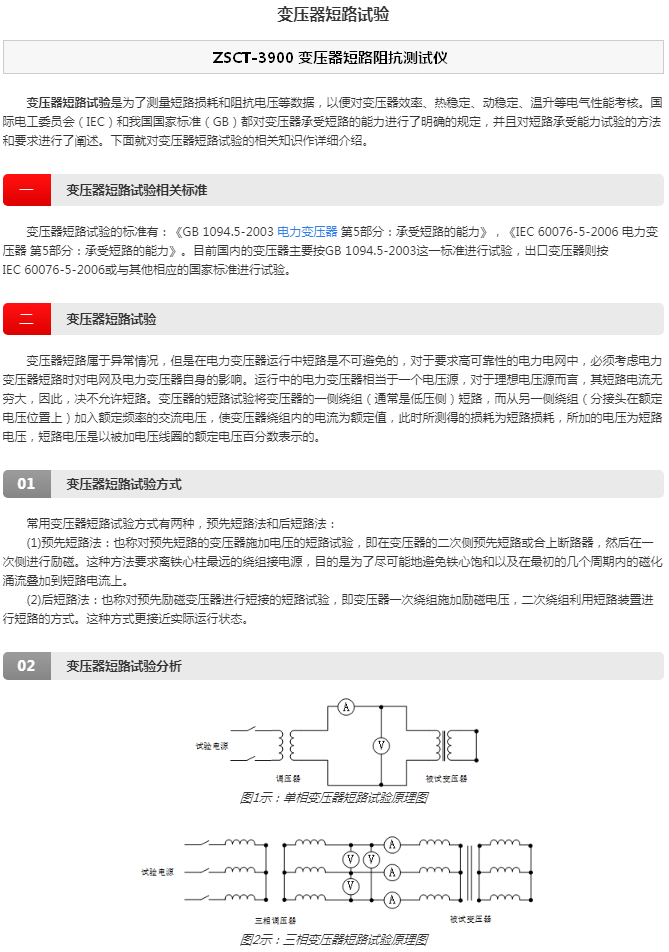

变压器短路试验的方法
变压器的短路承受能力试验主要是考核其承受短路的机械力，并不能验证其热特征(在标准中明确
规定承受短路的耐热能力由计算验证)。短路承受能力试验通常是在试验室完成的。国际委员会
(iec)和我国标准(gb)都对变压器承受短路的能力进行了明确的规定，并且对短路承受能力试验的
方法和要求进行了阐述。下面就试验中有关的具体问题作进一步的分析。
1 短路试验的标准
变压器短路试验的标准有国标gb 1094.5—1985、国际标准iec 76-5：1976和1996年修改稿(iec
14/268cd，现未正式采用)。gb 1094.5—1985和iec 76-5：1976基本等效。目前国内的变压器均按
gb 1094.5—1985这一标准进行试验，出口变压器则按iec 76-5：1976或与其相应的国家标准试验
。它们之间的差异见表1。
表1 短路试验标准比较
1容量分类 ⅰ ＜3 150kva 同gb ＜2 500kva
ⅱ3 150～40 000kva 2 500～100 000kva
ⅲ＞40 000kva ＞100 000kva
2试验油温 0～40℃ 同gb 10～40℃
3持续时间 ⅰ 0.5s±10% 同gb 同gb
ⅱ、ⅲ 制造厂和使用部门协商 0.25s±10%
4电抗变化 ⅰ ≤2%(同心式)
≤4%(箔式和短路阻抗为3%以上)
同gb 同gb
ⅱ、ⅲ 制造厂与使用部门协商 ≤1%或1%～2%(双方协商)
5 电流幅值及偏差 每相至少有一次100%最大非对称电流，其他两次不低于75%最大非对称
电流 每相至少有3次100%最大非对称电流 同iec 76-5：1976
对称电流≤±10%
非对称电流≤±5%
同gb同gb
6试验次数 ⅰ 采用三相时，共进行3次试验；采用单相电源时，共进行9次试验，每相
进行3次试验，非对称短路电流一次100%，另两次不低于75% 采用三相电源时，共进行9次试验
，采用单相电源时共9次，每相进行3次，但非对称电流3次都是100% 同iec 76-5：1976
ⅱ、ⅲ 制造厂和使用部门协商 同gb 同gb
7分接位置 ⅰ 最大、最小和额定 同gb 同gb
ⅱ、ⅲ 制造厂和使用部门协商
8绝缘试验
(复试)电压
原绝缘电压的85% 原绝缘电压的75% 原绝缘电压的100%
9系统短路表观容量 — 与gb不尽相同 与gb不尽相同
10非对称分量峰值
系数2k
x/r≥14时，2k=2.55
x/r＜14时查表

变压器短路试验的标准有：《GB 1094.5-2003 电力变压器 第5部分：承受短路的能力》，《IEC  60076-5-2006 电力变压器 第5部分：承受短路的能力》。目前国内的变压器主要按GB 1094.5-
2003这一标准进行试验，出口变压器则按IEC 60076-5-2006或与其他相应的国家标准进行试验。变压器短路阻抗测试仪可单相、三相测试（手动），适用于任意阻抗的试品，可外接调压器，对被
测试品进行测量；仪器采用大屏幕彩色高分辨率触控液晶，自带打印、U盘存储、永久日历、时钟 功能；精度：电压，电流:0.2级，电压测量范围：15V～1000V，电流测量范围：0.1A～100A，仪器
显示：5位数字变压器短路阻抗测试仪可单相、三相测试，适用于任意阻抗的试品，可外接调压器，对被测试品进 行测量；仪器采用大屏幕彩色高分辨率触控液晶，自带打印、U盘存储、永久日历、时钟功能；精
度：电压，电流:0.2级，电压测量范围： AC15V～400V，电流测量范围： AC 0.1A～20A，仪器显 示：5位数字变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验
中低电压负载阻抗测试。其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂 值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等 缺陷（ 《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。
变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。

ZSCT-3900 变压器短路阻抗测试仪（三相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～500V       ±（读数×0.2%+3字）
2．电流(量程自动)：  0.5A～20A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG

6．测试线长度：标配8米  长度可以定制

ZSCT-3900 变压器短路阻抗测试仪自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

ZSCT-3900 变压器短路阻抗测试仪中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

ZSCT-3900 变压器短路阻抗测试仪本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；

中试控股技术博士为您解答：防止异物进入变压器

       (1）变压器更换冷却器时，必须用合格绝缘油反复冲洗油管道，冷却器，直至冲洗后的油试验合格并无异物为止。如发现异物较多，应进一步检查处理。

       (2)要防止净油器装置内的硅胶进入变压器。应定期检查滤网和更换吸附剂。

       (3)加强定期检查油流继电器指示是否正常。检查油流继电器挡板是否损坏脱落。

       3、中试控股技术博士为您解答：防止变压器绝缘损伤

       (1)检修需要更换绝缘件时，应采用符合制造厂要求，检验合格的材料和部件，并经干燥处理。

       (2)变压器运行检修时严禁蹬踩引线和绝缘支架

       (3)变压器应定期检测其绝缘。

       4、防止变压器线圈温度过高，绝缘劣化或烧损

       (1)变压器过负荷运行应按照GB/T15164-94《油浸式电力变压器负载导则》和DL/T572-95《电力变压器运行规程》执行。

       (2)运行中变压器的热点温度不得超过GB/T15164-94《油浸式电力变压器负载导则》限值和特定限值。

       (3)变压器的风冷却器每1~2年用压缩空气或水进行一次外部冲洗，以保证冷却效果。

       (4)当变压器有缺陷或绝缘出现异常时，不得超过规定电流运行，并加强运行监视。

       (5)定期检查冷却器的风扇叶片应平衡，定期维护保证正常运行，对震动大，磨损严重的风扇电机应进行更换。

       5、防止过电压击穿事故

       (1)在投切空载变压器时，中性点必须可靠接地

       (2)变压器中性点应装设两根与主接地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定要求

       6、防止工作电压下的击穿事故

       (1)大修更换绝缘部件或部分线圈并经干燥处理后的变压器应进行局部放电试验。事实上，变压器测试仪的精度并不是仪器的重要指标。在变压器检定规程中，要求整个电路带来的测试误差不超过被测变压器水平的20%，且呈现的数据必须是真实的。

中试控股技术博士为您解答：测试过程中常见的技术问题

1.选频滤波器性能

变压器检定是基波的测量。由于标准的二次电流和被测变压器的二次和三次误差电流波形受到高频干扰的极大失真和调制，因此测试仪必须有良好的频率选择。过滤性能、分离基波并进行测量。造成失真的因素非常复杂。在没有饱和铁芯补偿的低精度（小于0.5）变压器试验中，一般失真在10%左右，影响不明显。国标要求测试仪谐波衰减32dB以上，足以满足使用。但在测试高精度变压器或铁芯饱和的变压器时，该指标偏低。该项目国内验证没有测量，一般厂家往往不给出指标。用户在购买新仪器时，应将其与旧仪器进行比较，以确定是否可信。

2.引入负载并与标准变压器匹配

测试仪给被试变压器带来的附加负载和测试仪给标准变压器带来的负载在规程中有严格的规定。国内计量检定不检测这些指标，大部分厂家不提供指标，但它们是不同单元测试数据不同的主要原因之一。

3.线负载

做负载Z时，为连接线预留0.06欧的电阻（个别有0.05欧），所以要求A、B、C三根线的电阻之和为0.06欧姆测试。在小额定负载（10VA）下验证电流互感器时，导线电阻对数据的影响很大。

4.地线

由于是工频测量，空间电磁场和浮地电位对测量的影响较大。在测试中，地线起着重要的作用。地线必须按规定正确接地，这在0.05以上的测试，或者是高压时尤为重要。建议用户在购买仪器时应选择具有多年行业基础的成套设备厂家，而不是单件生产厂家。两者在变压器试验的理论和经验上有本质的区别。正确的选择可以保证仪器的各项指标符合法规的要求。

中试控股技术博士为您解答：接地电阻测试仪阻值过大的原因

?

       (1)接地装置的材料不合格。由于接地体埋设不规范，安装工艺不合格，接地体与接地线接头连接松动，大地过于干燥等原因，均有可能造成接地电阻阻值过大。

       (2)由于对变压器接地线作用的重要性认识不足，中性线截面积选择过小，或由于外力的破坏、接地线被盗等原因，都有可能导致接地线断线或接地电阻阻值过大。
