中试控股技术研究院鲁工为您讲解：整流变压器短路阻抗电压测量仪

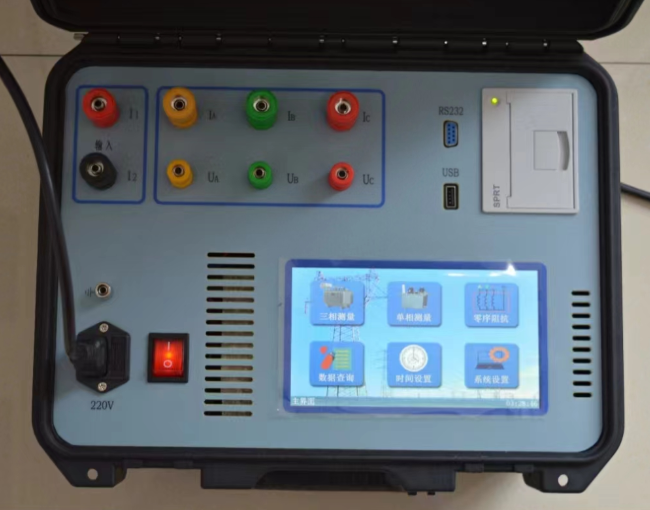

ZSCT-3900 变压器短路阻抗测试仪（三相）

零序阻抗的测量适用于高压侧星形接线带中性点的变压器
电压测量范围：20～1000V ，电流测量范围：0.1A～100A在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值

参考标准：GB1094.5-2003和IEC60076-5:2000 DL/T 1093—2008

ZSCT-3900 变压器短路阻抗测试仪低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义；

也是判断变压器是否要求进行解体检查的依据之一，七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

为满足《 dl/t1093-2008绕组变形电抗法检测与判断指南》的要求，进行了绕组变形检测与判断的试验与算法研究。

“DL / T1093-2008”明确规定：5.4.1a，“单相单相方法的参数测试的原理”; 5.4.1e“当测试结果为异常，来处理所有的单相方法复检的绕组的”。该仪器采用的单相测量，自动计算每个变压器相的短路阻抗为三相升压过程中，电抗，电感值。

仪器公司内部控制采用锁相环技术，同步采样交流信号，测量数据可以准确。该仪器测量电压，电流，功率，频率等。单机测量工作电压、电流保护范围宽，支持外接CT、PT进一步发展扩展测量研究范围。内置无断电记忆，长期存储测量数据，仪器自带打印机。

测试数据可以导入计算机进行进一步分析或存储。所有中国的菜单和操作提示，简单直观的操作。透反式结合大屏幕进行液晶，在太阳直射下可清晰数据显示。

变压器短路阻抗测量的方法有伏安法。此种方法对于单相、三相变压器较为适用。开始试验前，电力工作者需要把变压器一侧出线短接，短接的导线一定要有足够的截面积，才能保证出线端子接触良好，避免引线回路电阻过大。变压器另一侧，开始施加试验电压，此时产生经过阻抗的电流，可以测量加在阻抗上的电流和电压，此时，电压、电流的基波分量的比值就是被试变压器的短路阻抗。

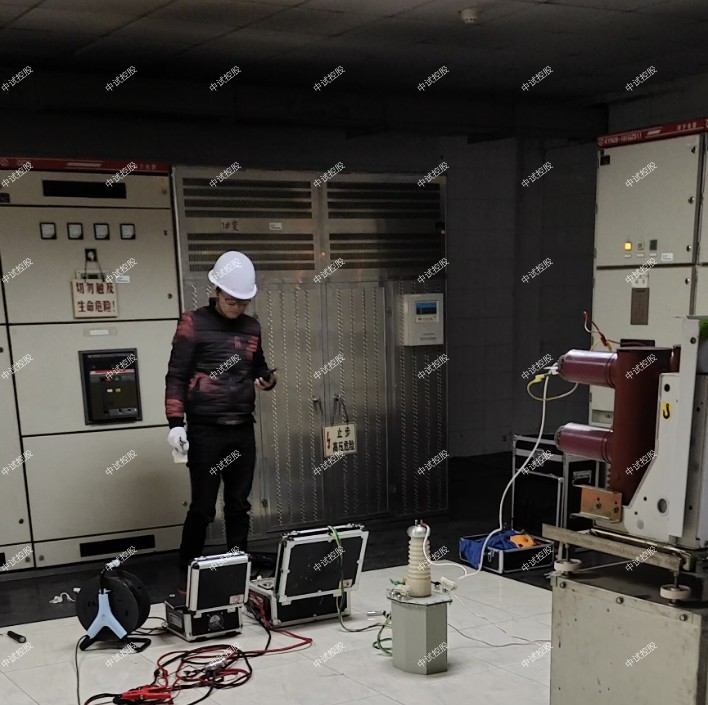

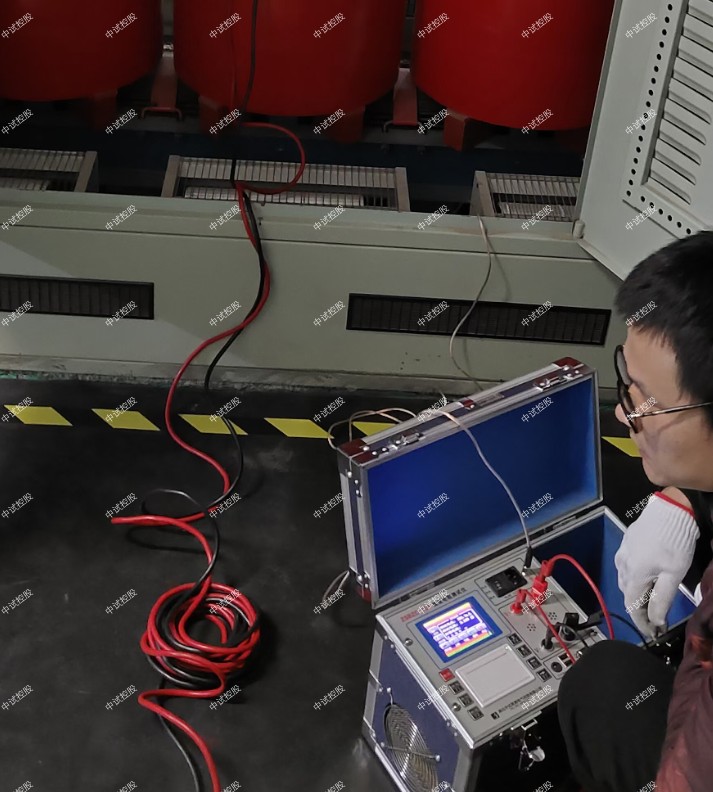

现场试验是110KV级或以上的主变压器，我们通常会使用到变压器短路阻抗测试仪。此款测试仪内部自带可调电源输出，因此比较适合高电压等级的主变测试短路阻抗。此款仪器可以比较变压器收到短路电流冲击前和冲击后，测得的短路阻抗值，电力工作者可以通过短路阻抗值变化大小，来判断绕组变形程度。测试变压器短路阻抗的试验，是对运行中的变压器受到短路电流的冲击，或者变压器在运输和安装时，受到机械力撞击后，检查变压器绕组是否变形的非常有效的方法。这个试验对于变压器是否能投入运行，是有着非常重要的意义的。

ZSCT-3900 变压器短路阻抗测试仪（三相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～500V       ±（读数×0.2%+3字）
2．电流(量程自动)：  0.5A～20A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配8米  长度可以定制

一：变压器两侧电流的大小及相位不同

中试控股技术博士为您解答：变压器正常运行时，若不计传输损耗，则流入功率应等于流出功率。但由于两侧的电压不同，其两侧的电流不会相同。

超高压、大容量变压器的接线方式，均采用YN,d方式。因此，流入变压器电流与流出变压器电流的相位不可能相同。当接线组别为YN,d11（或YN,d1）时，变压器两侧电流的相位相差300。

流入变压器的电流大小和相位与流出电流大小和相位不同，则就不可能等于零或很小。

二：稳态不平衡电流大

与发电机、电动机及母线的纵差保护相比，即使不考虑正常运行时某种工况下变压器两侧电流大小与相位的不同，变压器纵差保护两侧的不平衡电流也大。其原因是：

（1）变压器有激磁电流

变压器铁芯中的主磁通是由激磁电流产生的，而激磁电流只流过电源侧，在实现的纵差保护中将产生不平衡电流。

激磁电流的大小和波形，受磁路饱和的影响，并由变压器铁芯材料及铁芯的几何尺寸决定，一般为变压器额定电流的3%～8%。大型变压器的激磁电流相对较小。

（2）变压器带负荷调压

为满足电力系统及用户对电压质量的要求，在运行中，根据系统的运行方式及负荷工况，要不断改变变压器的分接头。变压器分接头的改变，相当于变压器两侧之间的变比发生了变化，将使两侧之间电流的差值发生了变化，从而增大了其纵差保护中的不平衡电流。

根据运行实际情况，变压器带负荷调压范围一般为±5%。因此，由于带负荷调压，在纵差保护产生的不平衡电流可达5%的变压器额定电流。

（3）两侧差动TA的变比与计算变比不同

变压器两侧差动TA的名牌变比，与实际计算值不同，将在纵差保护产生不平衡电流。另外，两侧TA的型号及变比不一，也将使差动保护中的不平衡电流增大。由于两侧TA变比误差在差动保护中产生的不平衡电流可取6%变压器额定电流。

ZSCT-3900 变压器短路阻抗测试仪自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

ZSCT-3900 变压器短路阻抗测试仪中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

ZSCT-3900 变压器短路阻抗测试仪本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；

   空载损耗=空载损耗工艺系数×单位损耗×铁心重量

   负载损耗：当变压器二次绕组短路（稳态），一次绕组流通额定电流时所消耗的有功功率称为负载损耗。算法如下：

   负载损耗=大的一对绕组的电阻损耗+附加损耗

   附加损耗=绕组涡流损耗+并绕导线的环流损耗+杂散损耗+引线损耗

   阻抗电压：当变压器二次绕组短路（稳态），一次绕组流通额定电流而施加的电压称阻抗电压Uz。

通常Uz以额定电压的百分数表示，即uz=(Uz/U1n)*100%

   匝电势：

   u=4.44*f*B*At,V

   其中：B—铁心中的磁密，T

   At—铁心有效截面积，平方米

   可以转化为变压器设计计算常用的公式：

   当f=50Hz时：u=B*At/450*10^5,V

   当f=60Hz时：u=B*At/375*10^5,V

   如果你已知道相电压和匝数，匝电势等于相电压除以匝数变压器空载损耗计算-变压器的空载损耗组成 。中试控股技术博士为您解答： 超低频高压发生器是接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

中试控股技术博士为您解答：空载损耗包括铁芯中磁滞和涡流损耗及空载电流在初级线圈电阻上的损耗，前者称为铁损后者称为铜损。由于空载电流很小，后者可以略去不计，因此，空载损耗基本上就是铁损。

影响变压器空载损耗铁损的因素很多，以数学式表示，则

式中Pn、Pw——表示磁滞损耗和涡流损耗

kn、kw——常数

f——变压器外施电压的频率赫

Bm——铁芯中大磁通密度韦／米2

n——什捷因麦兹常数，对常用的硅钢片，当Bm=（1．0～1．6）韦／米2时，n≈2，对目前使用的方向性硅钢片，取2．5～3．5。

根据变压器的理论分析，假定初级感应电势为E1（伏），则：

E1=KfBm（2）

K为比例常数，由初级匝数及铁芯截面积而定，则铁损为：

由于初级漏阻抗压降很小，若忽略不计，

E1=U1（4）

可见，变压器空载损耗铁损与外施电压有很大关系如果电压V为一定值，则变压器空载损耗铁损不变，（因为f不变），又因为正常运行时U1=U1N，故空载损耗又称不变损耗．如果电压波动，则空载损耗即变化。变压器的铁损与铁芯材料及制造工艺有关，与负荷大小无关。   中试控股技术博士为您解答：无功补偿是电网运行中常用、有效的降损节能技术措施之一。它是借助于无功补偿设备提供必要的无功功率，以提高电网的功率因数，降低损耗，改善电网电压质量。

一、对电力用户

在实际工作中，我们发现一些电力用户对无功补偿的积极性不高，由于他们在认识上存在误区，因此总认为无功补偿是供电公司的事，与用户没有多大关系，直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏 电流试验。进行无功补偿对用户没有多大好处。其实，无功补偿不仅对供电公司有利，而且对电力用户也有很大好处。为便于电力用户理解，简单分析如下：

无功补偿的实质是要尽量减少无功功率在网络中传递，设法就地安装无功电源，从而满足电力用户及网络元件对无功功率的需求。变电站安装的电容器装置只能减少110kV、35kV线路中无功功率的传递，降低110kV、35kV线路的损耗，而电力用户安装的的电容器装置，能减少整个网络中无功功率的传递，从而能降低整个网络的线路损耗，改善整个网络的电压质量。

具体地说，电力用户安装无功补偿装置的好处有：

1．实行力率收费，可减少电费支出。

力率电费是指电力用户感性负载无功消耗量过大，造成功率因数低于国家标准，从而按电费额的百分比追收的电费（详见功率因数调整电费表）。

高压计量的用户：

力率电费＝（电度电费+基本电费）×罚款比例

奖励电费＝（电度电费+基本电费）×奖励比例

低压计量的用户：

力率电费＝电度电费×罚款比例

奖励电费＝电度电费×奖励比例

电度电费是指动力电费，不包括照明电费，照明是不收力率电费的。

对于低压计量的用户电度电费中还包括线损电费和变压器的有功损失电费。

高压计量的用户当变压器的容量超过315KVA时收基本电费，基本电费是按变压器的容量来收取的。

2．减少了电能损失。

因为ΔP＝（）2×R，所以ΔP与功率因数的平方成反比，如果用户的功率因数从0.7提高到0.95，功率损失可减少46%，如果功率因数从0.7提高到0.90，则功率损失可减少40%，效果是明显的，因此，提高用户功率因数是节约电能的重大措施。

3．可选用截面较小导线：

因为Ｉ＝，功率因数提高后，电流数值下降，导线截面可相应减少。

4．可选用较小容量的变压器。

因为视在功率S＝，功率因数提高后，S值相应下降，可选用较小容量的变压器，减少变压器的一次性投资、增容时的贴费和支付给电业部门按变压器容量收取的基本电费；从另一方面说，如果设备输送容量一定，功率因数提高，输送的有功功率将增加。

5．减少电压降，改善电压质量：

因电压降ΔU＝，而且一般电力系统的X＞＞R值，Q减少后，可较大幅度地减少电压降，从而改善用户的电压质量。

电力用户功率因数提高到何值是经济的，需要根据技术比较，全面衡量后确定。

二、对农网线路

电力线路是用来传输电能的，而线损是电能在传输过程中所产生的有功电能、无功电能和电压损失的总称（在习惯上常称为有功电能损失）。电网的线损按性质可分为技术线损和管理线损。技术线损又称为理论线损，它是电网中各元件电能损耗的总称。可通过理论计算来预测，而通过安装无功补偿装置等技术措施便可以达到降低技术线损的目的。管理线损是由计量设备误差引起的线损以及由于管理不善和失误等原因造成的线损，如窃电和抄表核算过程中漏抄、错抄、错算等原因造成的线损。管理线损通过加强管理来达到降低的目地。

在技术措施方面主要是安装线路无功补偿装置来改善网络中的无功功率分布，提高功率因数COSφ。
