中试控股技术研究院鲁工为您讲解：配变变压器阻抗电压测量仪

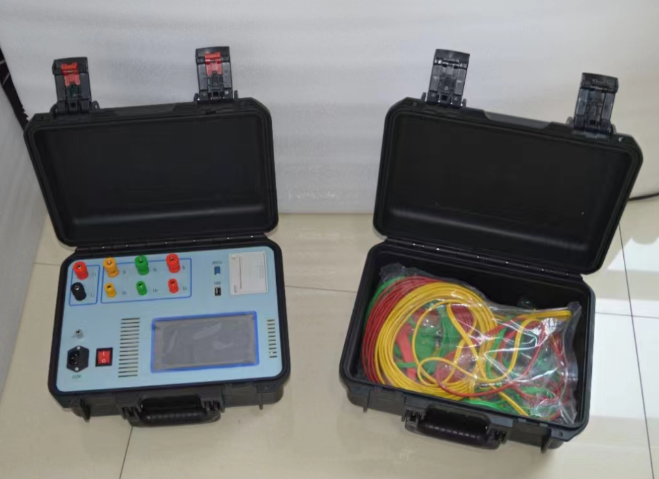

ZSCT-3900 变压器短路阻抗测试仪（三相）

零序阻抗的测量适用于高压侧星形接线带中性点的变压器
电压测量范围：20～1000V ，电流测量范围：0.1A～100A在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值

参考标准：GB1094.5-2003和IEC60076-5:2000 DL/T 1093—2008

ZSCT-3900 变压器短路阻抗测试仪低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义；

也是判断变压器是否要求进行解体检查的依据之一，七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

a.依变压器接线端的连接组别来选择界面七中相对应的接线方式。
b.三相三绕组变压器的中-低，中压为Y , 低压短路，不考虑低压连接方式，选择Y/△或Y/Y均可。
c.按左右键选择变压器的接线方式，当选择△/Y方式时，会显示△接法的两种不同接线方式：AZ-BX-CY和AY-BZ-CX，用户根据被测试品情况选择。
○3 选好上一步后，按ENT键进入如下界面：（界面八）
⑦CA相的测试方法同上操作。当CA相数据被锁定后，仪器自动综合计算三次手动单相测试数据，两秒钟后屏幕显示阻抗测试结果并生成打印报告
⑧此时，按打印键直接打印出试验数据报告（报告同后面的三相自动报告）。
⑨按SAVE键保存至仪器，右下角提示即时的“保存完毕”。若存入U盘，需返回到开机时“短路阻抗测试仪”界面，按SAVE键，屏幕显示所有保存记录。选择记录，插入U盘，按SAVE键保存至U盘，屏幕右下角右下角提示即时的“保存完毕”。
⑩按ESC键，从测试界面退回到参数设置界面，三相变压器的手动单相测量
结束。
提示：
a.依变压器接线端的连接组别来选择界面十五中相对应的接线方式。
ZSCT-3900 变压器短路阻抗测试仪（三相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～500V       ±（读数×0.2%+3字）
2．电流(量程自动)：  0.5A～20A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配8米  长度可以定制

ZSCT-3900 变压器短路阻抗测试仪（三相）注意事项：
1．使用仪器时请按本说明书接线和操作。
2．接地端子或电源线中的接地端应就近可靠接地。接好测试线后开机，在测试过程中，切不可拆除测试线，以免发生事故，一次测试完成后应锁定数据，然后断开测试电源，再查看或打印锁定数据或者移动拆除测试线。
3．测试开始前请输入正确合理的试品参数，仪器内部的运算处理都要依赖于输入的试品参数。
4．测试菜单项选择和实际测试项目及接线要一致。
5．电流回路用粗线连接，电压回路用细线连接。接线图中“IA、IB、IC”为电流输入端子，“Ia、Ib、Ic”为电流输出端子。
6．低压侧短路线要足够粗，可以承受低压侧额定电流，并且连接可靠，确保接触电阻可以忽略。
7．试验加压时，注意监测电流不要超过仪器额定电流，以免损坏仪器。可以通过PT、CT并设置好PT、CT变比值即可测量。请不要在电压或电流输入过载条件下工作。
8．测试时注意变压器分接开关位置，不同位置的测量结果也不同。如果要测量阻抗电压，变压器必须在额定分接位置。
9．由于变压器剩磁会对结果产生影响，建议丢弃第一次测量结果，多测几次，直到数据可靠。
10.为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。
11.内存最多可储存200次测量结果，超过200次时最老的记录将被覆盖，请注意及时抄录或导出到U盘备份。
12.仪器出现故障，请及时和本公司联系，不要自行开机拆卸。

ZSCT-3900 变压器短路阻抗测试仪自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

ZSCT-3900 变压器短路阻抗测试仪中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

ZSCT-3900 变压器短路阻抗测试仪本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；

一定要注意禁止将外部的交直流电源引入到变压器直流电阻测试仪的电压、电流输出插孔。否则，变压器直流电阻测试仪将直接面临损耗的威胁，或直接烧坏元器件。冬天到来，大家都在搓手取暖，在意志上也开始变得更加懒惰，什么都不想动了，即使如此，也不要偷懒对变压器直流电阻测试仪的维护，为了使工作中更高的提高效率，这一项日常工作必须坚持做到位。变压器直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目，也是电力检测工程中最为常见的电力测试仪器。一般情况下，用变压器直流电阻测试仪的电桥法和压降法来测量绕组和大功率电感设备时，却是一项非常费时的工作量，为了改变这种状况，缩短测量时间以及减轻工作人员的压力，不妨花点心思积极对变压器直流电阻测试仪的维护做好计划工作。

首先要了解变压器直流电阻测试仪的优势

1、变压器直流电阻测试仪采用高速32位A/D转换器，测量数据精确度高且稳定，重复动作好，保护功能完善，能可靠保护反电势对直流电阻测试仪的破坏，具有自动放电指示功能，自动化程度高，操作简便。

2、变压器直流电阻测试仪器采用全新电源技术，测量范围宽。响应速度快，测量数据稳定，测试过程中自动刷新数据。在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。内部具有不掉电存储器，可永久保存数据。

3、自动程控电流源技术，电流源共设一千个电流档位，从而达到比较宽的测量范围和最佳的测量状态，无须手动切换电流换档。

4、变压器直流电阻测试仪采用全部汉字菜单及操作提示，直观方便，可储存120次测量数据，掉电不丢失。



其次要熟悉变压器直流电阻测试仪操作要点

1、中试控股电力讲解使用完变压器直流电阻测试仪后，应及时对机内的电池进行充电维护，不要等到电池彻底没电了才充电，至少要保持10%的电量，这样对设备本身更友好。

2、长期不用时，要对仪器内的电池组进行充电维护，一般充电14小时左右，直至“充满”指示灯亮为止，然后卸掉电池，用绝缘物包起来，不可直接接触空气，以免电流偷偷流失，也防止生锈。

3、直流测试时，发现欠压指示灯亮，应立刻停止使用直流电源，改换交流电源测试。

中试控股电力以上为变压器直流电阻测试仪的维护方案，虽然天气寒冷，大家也不要偷懒哦，该做的还是要做起来，更多有关变压器直流电阻测试仪的资料，可以直接“点我”！带来一些常见的案例，主要有以下检测项目。



变比试验

串联谐振试验装置在变比试验中，如果双绕组变压器的绕组出现了匝间短路的故障，匝间短路的绕组直流电阻变小，比其它同类两相绕组电阻小；一次（二次）绕组匝间短路，变比会变小（变大）。在电阻值变小后，若高压线圈短路则变比值变小，若低压线圈短路则变比值变大。

绕组变形试验

串联谐振试验装置对变压器进行高频电压通电，其中的绕组都可以成为由曲线电阻，电容，以及电感等组成的线性双口网络，绕组发生变形的话，会造成参数的变化，以至于网络传递函数的额极值点和零点发生变化，通过使用频率分析法，可以检验变压器的绕组变形状况。串联谐振试验装置对试验结果进行横向和纵向的分析，比较振幅特性差别，判断绕组产生变形与否。

绕组直流电阻检测

直流电阻的检测是一项非常有效的试验项目，能直接反映绕组匝间的短路，通常用变压器直流电阻测试仪可快速检测出故障，如：接头接触不良，导线电阻差异，分接开关接触情况，以及绕组断股等问题。



油色谱试验

在一般的情况下，串联谐振试验装置检验变压器中是否有电弧放电的情况，只要通过检测变压器中的乙炔气体，氢气的体积分数进行相关检测。变压器中的固体绝缘材料受热或是经过电弧放射的影响之后，会有乙炔气体产生，氢气是因为绝缘油或是绝缘材料受到电弧影响之后产生的。串联谐振试验装置对于110kv变压器发生故障前的检测数据，也就是标准数据值，与发生故障后的色谱数据进行对比分析。两种气体的超标，使得保护装置发出了保护动作信号，在对变压器进行轻瓦斯试验，试验表明动作信号准确，进一步验证了短路故障是因为变压器的内部放电导致的。

介质损耗试验

串联谐振试验装置还可以用来判断变压器是否存在短路故障，对于中小型的变压器，这个方法十分有效，但是大型变压器的损耗体积较小，相对整体体积来说灵敏度很低。只有在短路部分体积较大时，才容易测量出来，反映出不合格数值。在现实中，对比理论值与测量值的差异，分析大型变压器的双绕组进行介质损耗因素以及电容的变化关系。

串联谐振试验装置是一款多用功能型电力测试仪器，主要针对10kv、35kv电缆、35kv主变、母线、开关、绝缘子等电气主设备的交流耐压试验设计制造。串联谐振试验装置是电力工作者不可或缺的主导产品。  高压试验变压器升压装置重量轻、体积小、移动方便、性能优越等特点。采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成，低压线圈在内，高压线圈在外。

仪表线圈为一独立绕组，一般情况下为100V，试验变压器装有可移动的轮子。试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

高压试验变压器升压装置技术参数

容量:15KVA

输入电压：400V

输入电流：37.5A

输出电压：0- 100KV

输出电流：150mA

测量电压：100V

变比：1000

高压试验变压器升压装置操作方法

1、按照试验要求将高压试验变压器的操作台、变压器、被试品连接好。

2、插上电源插头，合上电源开关，绿灯（-HG）亮，将调压器手柄旋到零位，黄灯（-HY）亮，表示可进行试验操作。

检查无误后，合上电源开关，緑灯（- HG）亮，调压器手柄置于零位时，黄灯（- HY）亮，此时表示可以送电操作。

3、按照被试品正常试验所需电源电流和耐压时间，选定过电流倍率/切除开关（- SA）的位置，并设定好过电流继电器（- KA）、时间继电器（- KT）的动作值。特种变压器变比组别测试仪是以单片机为核心技术进行分析测量数据计算和自动管理控制，全中文菜单操作系统界面，具有研究显示可以直观、稳定性好、精度高、测量工作范围宽且现场不需三相电源等优点的新一代信息智能化变比测试仪器。
