中试控股技术研究院鲁工为您讲解：大型变压器电压阻抗短路测试仪

ZSCT-3900 变压器短路阻抗测试仪（三相）

零序阻抗的测量适用于高压侧星形接线带中性点的变压器
电压测量范围：20～1000V ，电流测量范围：0.1A～100A在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值

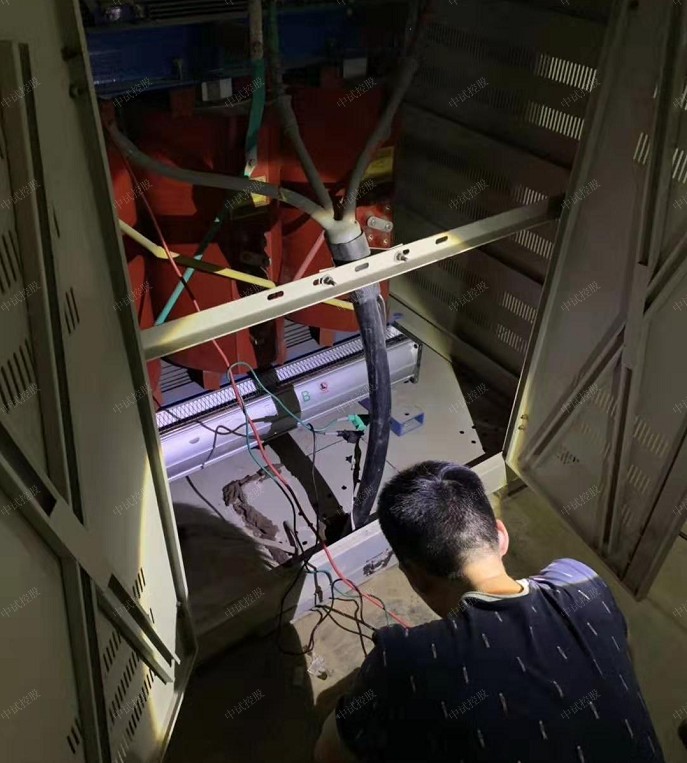

ZSCT-3900 变压器短路阻抗测试仪低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义；

也是判断变压器是否要求进行解体检查的依据之一，七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCT-3900 变压器短路阻抗测试仪（三相）三相变压器的测量—单相测量操作
使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3。
接线及操作方法同单相变压器。
5、零序阻抗的测量：测量零序阻抗时，接线方式为将高压三相并起来，低压短路状态。操作如下：
①在界面三中选择零序阻抗，显示如下：
测试
单相       三相      零序阻抗
提示:← → 选择,   Ent确认,   Esc退出
③按Ent键锁定后，可直接按打印键打印测试报告。测试报告如下：
试品编号：
试验人员：
试验日期：
额定容量Sn :50000 KVA
额定电压Un :110.0 KV
施加电压 UAB: x.xxx   V
施加电流 IAB: x.xxx   A
零序阻抗: x.xxx   A
④数据保存及存储U盘同阻抗测试。
五、阻抗计算公式：
（一）、单相变压器：以测量档额定容量为准计算
Y/△接线： % =
阻抗误差：△ZK% = （ZK′%—ZK%）÷ZK′%
式中：---试验时短路电流（A）
---试验时短路电压（V）
---额定电压（试验时的档位额定线电压）（KV）
%---低电压短路阻抗百分数
%---铭牌或出厂报告短路阻抗百分数
（二）、三相变压器：
1、Y/△、Y/Y接线：以额定容量为准计算
阻抗误差：△ZK% = （ZK′%—ZK%）÷ZK′%
式中： + + ---试验时短路电流（A）;
---试验时短路电压（V）
---额定电压（试验时的档位电压）（KV）
---额定容量（KVA）
%---低电压短路阻抗百分数
%---铭牌或出厂报告短路阻抗百分数
2、△/Y接线：（将二次侧a、b、c短路）
⑴、当AZ-BX-CY联结组：以额定容量为准计算
⑵、当AY-BZ-CX联结组：  以额定容量为准计算
阻抗误差：△ZK% = （ZK′%—ZK%）÷ZK %
式中：+ + ---试验时短路电流（A）;
---试验时短路电压（V）
---额定电压（试验时的档位电压）（KV）
---额定容量（KVA）
%---低电压短路阻抗百分数
%---铭牌或出厂报告短路阻抗百分数
ZSCT-3900 变压器短路阻抗测试仪（三相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～500V       ±（读数×0.2%+3字）
2．电流(量程自动)：  0.5A～20A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配8米  长度可以定制

ZSCT-3900 变压器短路阻抗测试仪（三相）注意事项：
1．使用仪器时请按本说明书接线和操作。
2．接地端子或电源线中的接地端应就近可靠接地。接好测试线后开机，在测试过程中，切不可拆除测试线，以免发生事故，一次测试完成后应锁定数据，然后断开测试电源，再查看或打印锁定数据或者移动拆除测试线。
3．测试开始前请输入正确合理的试品参数，仪器内部的运算处理都要依赖于输入的试品参数。
4．测试菜单项选择和实际测试项目及接线要一致。
5．电流回路用粗线连接，电压回路用细线连接。接线图中“IA、IB、IC”为电流输入端子，“Ia、Ib、Ic”为电流输出端子。
6．低压侧短路线要足够粗，可以承受低压侧额定电流，并且连接可靠，确保接触电阻可以忽略。
7．试验加压时，注意监测电流不要超过仪器额定电流，以免损坏仪器。可以通过PT、CT并设置好PT、CT变比值即可测量。请不要在电压或电流输入过载条件下工作。
8．测试时注意变压器分接开关位置，不同位置的测量结果也不同。如果要测量阻抗电压，变压器必须在额定分接位置。
9．由于变压器剩磁会对结果产生影响，建议丢弃第一次测量结果，多测几次，直到数据可靠。
10.为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。
11.内存最多可储存200次测量结果，超过200次时最老的记录将被覆盖，请注意及时抄录或导出到U盘备份。
12.仪器出现故障，请及时和本公司联系，不要自行开机拆卸。

ZSCT-3900 变压器短路阻抗测试仪自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

ZSCT-3900 变压器短路阻抗测试仪中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

ZSCT-3900 变压器短路阻抗测试仪本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；

        ? 软件引入了“突变量启动”选项，能满足需突变量启动的保护的测试要求

        ? 采用两种示图方式，使试验的过程不再神秘抽象

        ? 边界测试时，能自动绘出两条动作边界，自动计算最大灵敏角并绘制最大灵敏线

       第一节 界面说明

        测试项目

        测试对象名称

可选择的保护装置类型有“功率方向保护”、“负序功率保护”、“负序功率方向”、“零序功率”、“零序功率方向”、“相间功率方向”、“逆功率保护”、“相间阻抗”和“接地阻抗”。

        突变量启动

       选择突变量启动时，试验过程中每次都是先输出故障前状态量，然后再输出试验所设定的电压电流量，为了满足某些保护对突变量启动的需要，此时需要设定“故障前时间”。若不选突变量启动，则“故障前时间”无效（自动为0），试验时每次直接输出试验所设定的电压电流量，并且连续变化。

        以“测电压”为例，突变量的意义可以用右图表示。点击“开始试验”按钮后，测试仪先输出正常的电压，并维持至“故障前电压”结束；后输出“故障电压1”（界面上设置的故障电压），并维持至“最大故障时间”结束；后测试仪短暂停止输出（当“试验间断时间”不为0时）。

        之后，测试仪再次输出正常的电压，并维持至“故障前电压”结束；后输出“故障电压2”（变量变化了一个步长之后的电压），并维持至“最大故障时间”结束；后测试仪短暂停止输出（当“试验间断时间”不为0时）。如此循环输出。

这样，测试仪的输出总是从正常电压100V突变到故障电压。整个输出变化过程如右图所示：

       测边界

       自动测试出方向性保护的两个动作边界，并且自动计算出最大灵敏角。在“显示动作角矢量图”的显示方式下，从主界面右侧的图中可以很直观地观察到两条边界线和最大灵敏线。

        试验参量

        选定一个电压和一个电流输出，其夹角Φ（U，I）在给定范围内变化，测试出左右动作边界。

        考虑到保护一般采用90°接线方式，所以测试时也一般取线电压和第三相的相电流，如取电压UAB，电流IC。有时也可以选一相电压和一相电流进行试验，但一般不选线电流。注意，所选电压电流的值可以设定，但未被选择的各相电压值均等于额定电压，角度保持对称，未被选择的各相电流均为0。

        设置Φ（U，互感器测试仪，I）的搜索范围时，首先应了解保护装置的“最大灵敏角”的整定值，要保证设置的搜索范围能覆盖保护实际的两个动作边界，即搜索始值和搜索终值均应设置在动作区之外，测试仪从“非动作区”向“动作区”搜索。

        搜索开始时保护不动作，当角度变化到某一值时保护动作，即认为找到一个动作边界，并在图中划条线，然后立即转换搜索方向搜索另一个边界角（备注：此时测试仪输出的起始角度就是所设置的“搜索终值”）。当搜索出第二条动作边界时，软件再次划线。在计算出最大灵敏线后，软件自动在图中标出最大灵敏线。

        动作角定义

        根据所测试的保护类型选择动作角是“试验相夹角”、“（U0，I0）”还是“（U2，I2）”。若是普通功率方向或阻抗继电器时选“试验相夹角”，即所选试验电压电流的夹角。若是零序或负序保护时，应选（U0，I0）或（U2，I2）。

        矢量图显示

         当选择“显示三相电压、电流矢量图”时，图中显示的是各相电压电流的矢量图。

         当选择“显示动作角矢量图”时，图中只显示所选定动作角的电压量和电流量。如选（U2，I2），则只显示U2和I2的值和角度。这种显示方式，便于直观地观察到动作边界的搜索过程。

        测电流

        测动作电流的方法是：电压和夹角固定，电流由小到大按步长递增，直到保护动作，测出动作电流值。试验中Φ（U，I）夹角一般应设置为保护的最大灵敏角。如右图所示：

        试验时，选取一个线电压，为非变量；选取第三相电流，为变量。电流的变化范围应包含保护的整定动作电流。软件对角度的定义是：电压超前电流的角度为正。所以设置角度时应注意正、负角。一般，当角度为最大灵敏角或接近最大灵敏角时，保护动作最灵敏，测出的动作电流也趋于一个定值。当设置的角度接近两个动作边界或稍微超出边界，测出的动作电流可能偏大或不动作。
