ZSCT-3900 变压器短路阻抗测试仪（三相）

零序阻抗的测量适用于高压侧星形接线带中性点的变压器
电压测量范围：20～1000V ，电流测量范围：0.1A～100A在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值

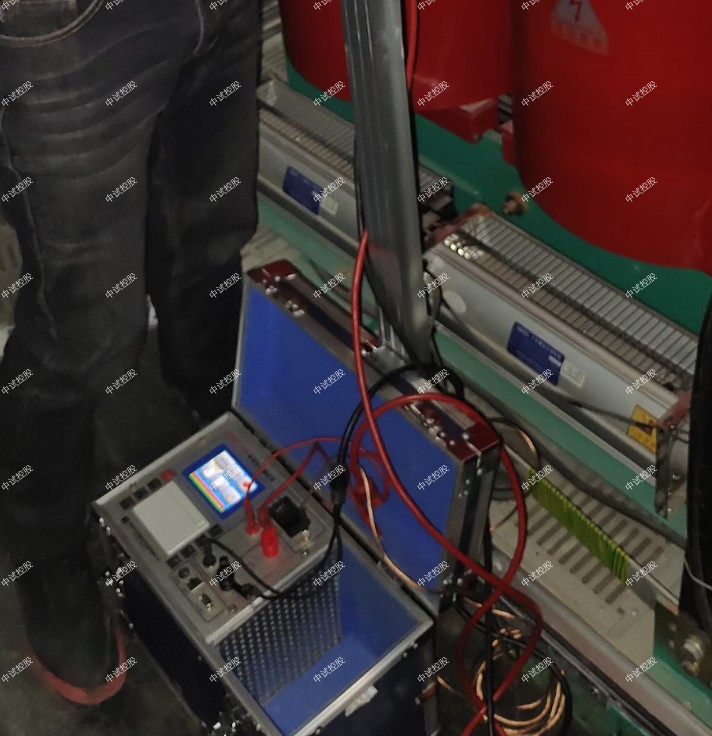

ZSCT-3900 变压器短路阻抗测试仪低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义；

也是判断变压器是否要求进行解体检查的依据之一，七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCT-3900 变压器短路阻抗测试仪（三相）操作说明

1、开机显示如下界面: （界面一）
短路阻抗测试仪
2、按ENT键进入参数设置界面：（界面二）
额定容量：50000  KVA
额定电压：110.00 KV
铭牌阻抗：17.98.00  %
分接位置：09        测量位置：高?—低
试品编号：10
测试温度：20℃
提示：  选择，  Ent试验，  Esc退出
3、根据屏幕提示输入参数。箭头上、下键选择行，左键向左删除数字，数字键输入数字;测试温度若需输入负数，则按箭头下键为正负号选择。参数输入完毕，按ENT键，进入如下界面：（界面三）
提示：
●额定电压的输入要与分接位置相对应。
●使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3。
测试
单相       三相      零序阻抗
提示:← → 选择,   Ent确认,   Esc退出
4、选择测量单相变压器或三相变压器。
●   单相变压器的测量操作如下：
① 按照仪器接线图中的图A，将仪器与变压器接好测试线，输入参数，在界面三中选择单相，按ENT键显示如下：（界面四）
      单相测试
UAN：      V     IAN：     A
ZK%:       %     △ZK%:    %
Frq:       Hz    LAN:      mH
提示： Ent启动，  Esc退出
②按ENT键启动测量,屏幕显示测试结果，进入如下界面：（界面五）
      单相测试
UAN：x.xxx  V     IAN： x.xxx    A
ZK%: x.xxx  %     △ZK%: - x.xxx %
Frq: 50.00  Hz    LAN:  x.xxx    mH
提示： Ent锁定， Esc退出
界面五
③ 测试数据达到预定值后，按ENT键暂停，试验数据被锁定。
④ 数据锁定后，按打印键，直接打印出试验报告。
试品编号：
试验人员：
试验日期：
额定容量Sn：50000 KVA
额定电压Un：110.00 KV
铭牌阻抗ZK%: 17.89%
分接位置：09
测试位置：高—低
测量接线：单相
施加电压UAN：x.xxx V
施加电流IAN： x.xxx A
测量阻抗ZK%： x.xxx  %
阻抗误差△ZK%：- x.xxx  %
试验频率Frq :50.00Hz
测量电感LAN: x.xxx mH
⑤ 按SAVE键保存，右下角提示即时的“保存完毕”。若存入U盘，需返回到开机时“短路阻抗测试仪”界面，按SAVE键，屏幕显示所有保存记录。选择记录，插入U盘，按SAVE键保存至U盘，屏幕右下角右下角提示即时的“保存完毕”。 ZSCT-3900 变压器短路阻抗测试仪（三相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～500V       ±（读数×0.2%+3字）
2．电流(量程自动)：  0.5A～20A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配8米  长度可以定制

ZSCT-3900 变压器短路阻抗测试仪（三相）附录
附录一： 仪器常见故障及分析
常见故障 故障原因
液晶无显示 1)液晶对比度需要调节   2)仪器主板故障   3)电源故障
不能测试 1)夹子未夹牢   2)电源没有接好  3) 仪器重新启动
打印机不打印 1)打印机故障   2)仪器主板故障  3)打印纸决装好(热敏纸只能在一侧打印)   4）打印机电源未接好
附录：  短路阻抗(或负载损耗)试验时试验电源容量的确定
所需三相电源容量S可按下式计算：
S≥SN×(Uk%/100)×(Ik/IN)2
所需试验三相电压Uk为：
Uk>UN×(Uk%/100)×(Ik/IN)
式中   SN、UN--分别为额定容量的额定电压；
IN、Ik--分别为额定电流和短路试验电流；
S、Uk--分别是所需的视在功率和短路试验电压；
Uk%--被试变压器短路电压百分数(%)（即：阻抗电压）。
如果用单相电源，电源容量=三相电源容量/1.5
例：被测试变压器额定容量50KVA，阻抗电压为4%，
如果试验时用额定电流 ，Ik/IN =1，电源容量应大于 (50×4)/100=2KW
如果试验时用50%的额定电流 ，Ik/IN=0.5，电源容量应大于  2KW×0.5×0.5=0.5KW

ZSCT-3900 变压器短路阻抗测试仪自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

ZSCT-3900 变压器短路阻抗测试仪中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

ZSCT-3900 变压器短路阻抗测试仪本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；

    助磁法是迫使铁心磁通迅速趋于饱和,从而降低自感效应,归纳起来可缩短时间常数,大体有以下几种方法:

    (1)用大容量蓄电池或稳流源通大电流测量.

    (2)把高、低压绕组串联起来通电流测量,采用同相位和同极性的高压绕组助磁.由于高压绕组的匝数远比低压的多,借助于高压绕组的安匝数,用较小的电流就可使铁心饱和.

    (3)采用恒压恒流源法的直流电阻测试仪.使用时可把高、低压绕组串联起来,应用双通道对高、低压绕组同时测量,较好地解决了三相五柱式大容量变压器直流电阻测试的困难.一般测试一台360MVA,500kV或220kV变压器绕组直流电阻约需30~40min,测量接线如图1-1所示

图1－1  变压器绕组直流电阻测量接线图

    2、消磁法

    消磁法与助磁法相反,力求使通过铁心的磁通为零.使用的方法有两种:

    (1)零序阻抗法.该方法仅适用于三柱铁心Y-N连接的变压器.它是将三相绕组并联起来同时通电,由于磁通需经气隙闭合,磁路的磁阻大大增加,绕组的电感随之减小,为此使测量电阻的时间缩短.

    (2)磁通势抵消法.试验时除在被测绕组通电流外,还在非被测绕组中通电流,使两者产生的磁通势大小相等、方向相反而互相抵消,从而保持铁心中磁通趋近于零,将绕组的电感降到最低限度,达到缩短测量时间的目的.其测量接线如图1-2所示.

    三、直流电阻检测与故障诊断实例

    1、绕组断股故障的诊断

    某变压器低压侧l0kV线间直流电阻不平衡率为2.17%,超过部颁标准值1%的一倍还多.发现缺陷后,先后对各引线与导线电杆连接点进行紧固处理,又对其进行几次跟踪试验,但缺陷仍存在.
