中试控股技术研究院鲁工为您讲解：触屏|变压器阻抗短路电压电流试验仪

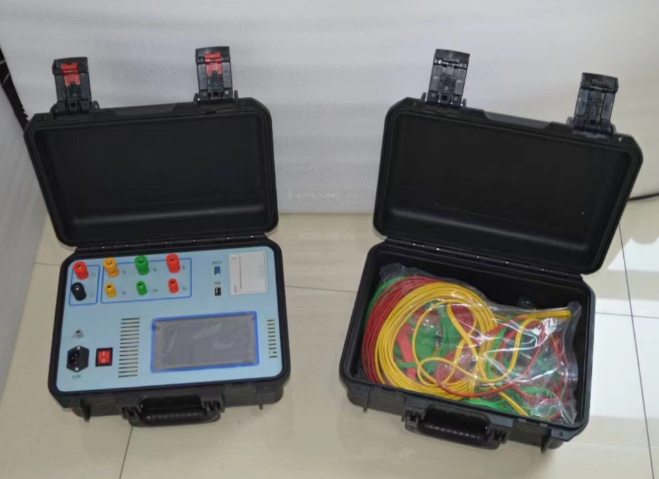

ZSCT-3900 变压器短路阻抗测试仪（三相）

零序阻抗的测量适用于高压侧星形接线带中性点的变压器
电压测量范围：20～1000V ，电流测量范围：0.1A～100A在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值

ZSCT-3900 变压器短路阻抗测试仪低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义；

也是判断变压器是否要求进行解体检查的依据之一，七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCT-3900 变压器短路阻抗测试仪（三相）系统设置
在主菜单界面单击系统设置按钮，进入如下界面：
厂家设置：仪器内部参数设定，需要密码输入，使用者无需修改。
蓝    牙：点击“蓝牙”弹出二维码（如图十），用手机内下载的对应软件扫描二维码，实现手机全程控制仪器。
清除内存：显示 “清除数据”和“取消”
ZSCT-3900 变压器短路阻抗测试仪（三相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～500V       ±（读数×0.2%+3字）
2．电流(量程自动)：  0.5A～20A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配8米  长度可以定制
ZSCT-3900 变压器短路阻抗测试仪（三相）注意事项
1．使用仪器时请按本说明书接线和操作。
2．接地端子或电源线中的接地端应就近可靠接地。接好测试线后开机，在测试过程中，切不可拆除测试线，以免发生事故，一次测试完成后应锁定数据，然后断开测试电源，再查看或打印锁定数据或者移动拆除测试线。

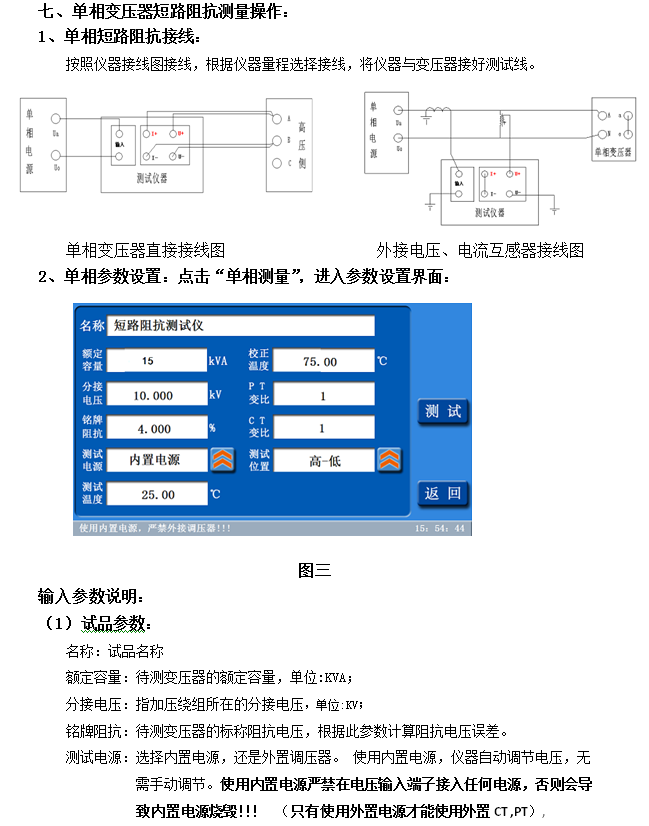

3．测试开始前请输入正确合理的试品参数，仪器内部的运算处理都要依赖于输入的试品参数。
4．测试菜单项选择和实际测试项目及接线要一致。

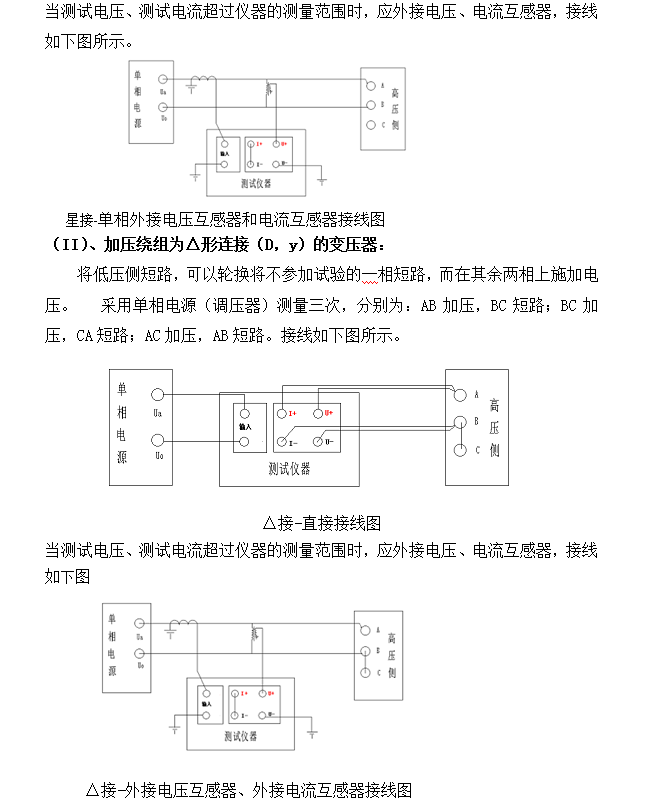

5．电流回路用粗线连接，电压回路用细线连接。接线图中“IA、IB、IC”为电流输入端子，“Ia、Ib、Ic”为电流输出端子。
6．低压侧短路线要足够粗，可以承受低压侧额定电流，并且连接可靠，确保接触电阻可以忽略。
7．试验加压时，注意监测电流不要超过仪器额定电流，以免损坏仪器。可以通过PT、CT并设置好PT、CT变比值即可测量。请不要在电压或电流输入过载条件下工作。
8．测试时注意变压器分接开关位置，不同位置的测量结果也不同。如果要测量阻抗电压，变压器必须在额定分接位置。
9．由于变压器剩磁会对结果产生影响，建议丢弃第一次测量结果，多测几次，直到数据可靠。
10.为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。
11.内存最多可储存200次测量结果，超过200次时最老的记录将被覆盖，请注意及时抄录或导出到U盘备份。
12.仪器出现故障，请及时和本公司联系，不要自行开机拆卸。

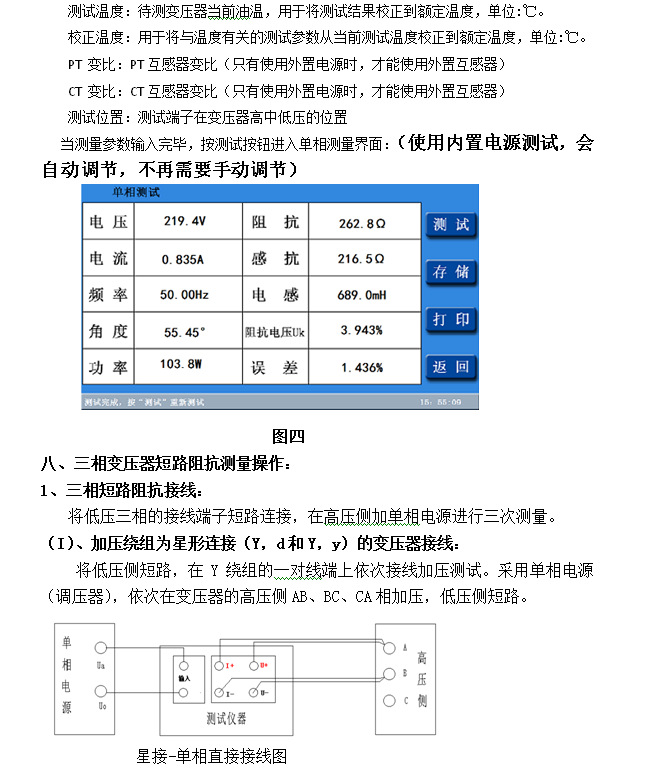

ZSCT-3900 变压器短路阻抗测试仪自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

ZSCT-3900 变压器短路阻抗测试仪中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

ZSCT-3900 变压器短路阻抗测试仪本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；

10.可自动生成Word电子文档，供保存和打印。

11.该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。 中试控股技术博士为您解答：全自动抗干扰介损测试仪主要用来进行电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量，具有测试速度快、精度高、使用方便可靠等很多特点，深受广大电力工作者的欢迎，本

仪器结构：

?

        测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。

        控制面板：打印机、键盘、显示和通讯中转。

        变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。

        升压变压器：将变频电源输出升压到测量电压，最大无功输出2KVA/1分钟。

        标准电容器：内Cn，测量基准。

        CN电流检测：用于检测内标准电容器电流，10μA～1A，输入电阻＜2Ω。

        Cx正接线电流检测：只用于正接线测量，10μA～1A，输入电阻＜2Ω。

        Cx反接线电流检测：只用于反接线测量，10μA～1A，输入电阻＜2Ω。

        反接线数字隔离通讯：隔离电压20kV，采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。

        工作原理：

        启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0V。

按被测试品是否接地分两种测量方式，即正接线测量方式和反接线测量方式。两种测量方式的原理如图所示：

        在高压电源的10kV侧，高压分两路，一路给机内标准电容CN，此电容介损非常小，可以认为介损为零，即为纯容性电流，此电流 可做为容性电流基准。在Cx试品一侧，试品电流通过采样电阻R采入机内，此可分解成水平分量和垂直分量见图二所示，通过计算水平分量与垂直分量的比值即可得到tgδ值。

在上图中Cx为非接地试品，试品电流从试品末端进入采样电阻R，得到全电流值，在上图（b）中Cx为接地试品，机内Cx端直接接地，电流从试品高压端到机内采样电阻取得全电流值。
