中试控股技术研究院鲁工为您讲解：630KVA变压器短路电压阻抗试验仪

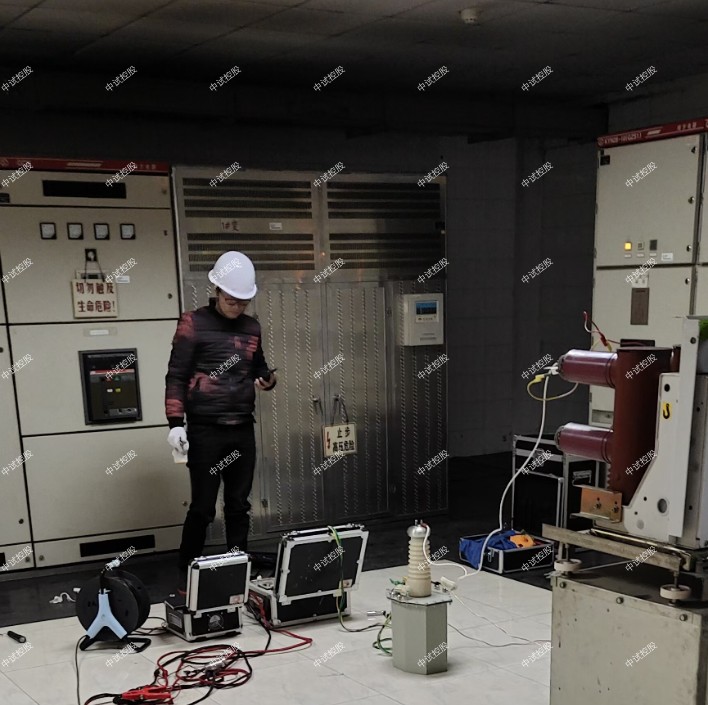

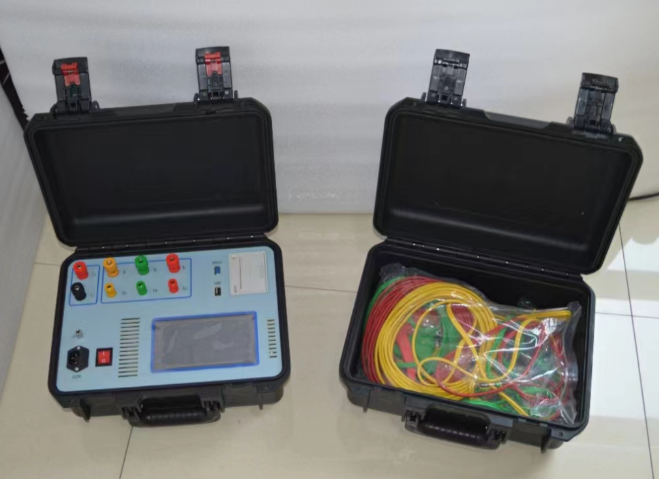

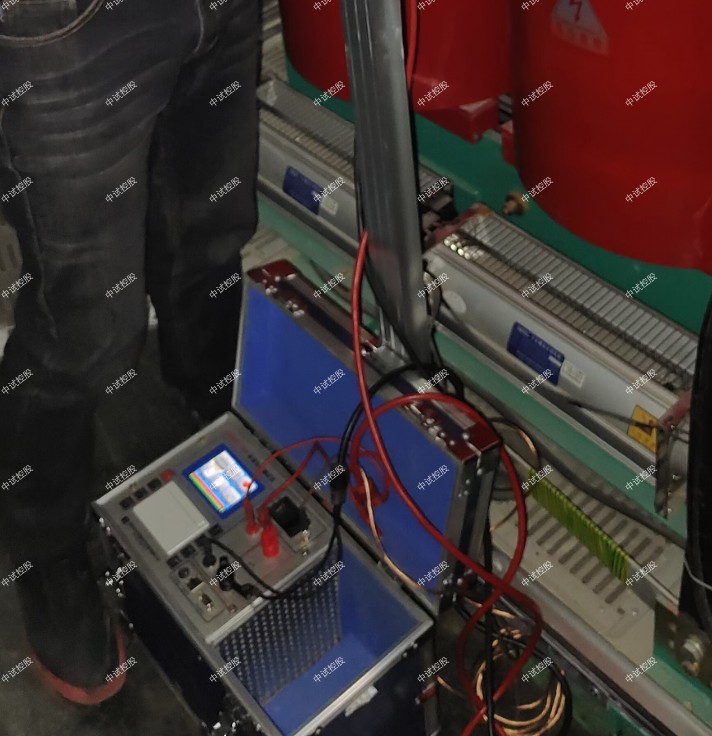

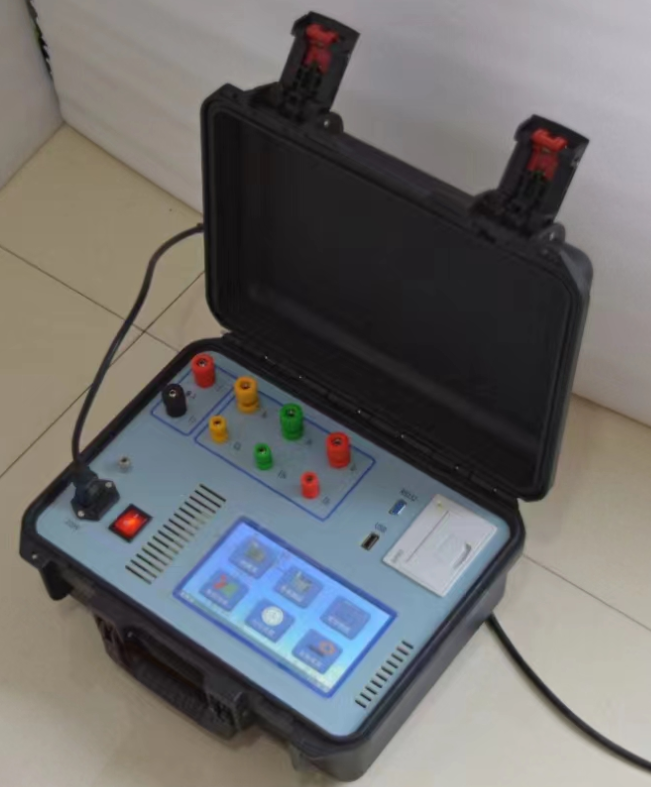

ZSCT-3900 变压器短路阻抗测试仪（三相）

零序阻抗的测量适用于高压侧星形接线带中性点的变压器
电压测量范围：20～1000V ，电流测量范围：0.1A～100A在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值

ZSCT-3900 变压器短路阻抗测试仪低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义；

也是判断变压器是否要求进行解体检查的依据之一，七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCT-3900 变压器短路阻抗测试仪（三相）概述
低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。
本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。
ZSCT-3900 变压器短路阻抗测试仪（三相）主要测试功能简介
1.  三相短路阻抗的测量:
显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。
2.  单相短路阻抗的测量:
测量单相变压器的短路阻抗。
3.  零序阻抗的测量：
零序阻抗的测量适用于高压侧星形接线带中性点的变压器。
4.  在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
5. 七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切
6. 内置2000W交流可调电源，电压自动调节。
7.仪器备有232接口，可外扩功能。
8.仪器自带打印机，可打印显示数据。
9.置存储器，可储存200组测量数据。
10.仪器备有U盘接口，用于存取测试数据。
11.永久日历、时钟功能，可进行时间校准。
12.器可以使用安卓
ZSCT-3900 变压器短路阻抗测试仪（三相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～500V       ±（读数×0.2%+3字）
2．电流(量程自动)：  0.5A～20A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配8米  长度可以定制

ZSCT-3900 变压器短路阻抗测试仪自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

ZSCT-3900 变压器短路阻抗测试仪中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

ZSCT-3900 变压器短路阻抗测试仪本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；

        测试文章编号：测试变压器编号，此编号打印输出，便于记录管理；额定容量：指变压器的标称容量；抽头电压：指压绕组所在的抽头电压；设定电流：指准备在此电流点记录结果，在升压试验中，当电流接近设定电流时，仪器提示“接近设定电流”，当蜂鸣器开始报警时，此时应停止升压。

        压力侧耦合：偶合电压被施加到该组三相变压器，该变压器板标记的信息的的侧面上。其中，所述额定容量，设置必须是准确的，必须提供用于测试组的方式抽头电压变压器的三相变压器耦合是正确的。参数被设定后，按照开始时间测量将进入测试模式，图图5和图图6是测试测量三相变压器接口和单相变压器。

        使用企业外部电源时需手动用调压器加压，测试管理界面的上半部分可以实时数据显示我国当前的电压、电流值，当电流接近自己设定的试验工作电流时应放慢调压速度，对于单相变压器当达到预定电流后会有声音提示并自动锁定当前研究结果分析显示电路如图6所示的单相测试实验结果界面。

同步发电机组是比较理想的一种可调电源。其优点是频率稳定，且波形较好。其缺点是价格昂贵，且占地面积较大，运行时噪声大。在工频耐压试验时，由于负载是容性的，因此，用它作为电源供电时，如果补偿不好，往往会发生自励现象。

自耦调压器是用一滑动触头沿绕组移动变成可调电源，它的调压不是均匀的，是分级调压，但每级分得很细。由于它价格便宜，携带方便，漏抗小，波形较好，使用较广。但因为它存在滑动触头，容量受到限制，适用于小容量试验变压器的调压之用。

移圈调压器的调压原理是：将匝数相等而绕向相反的两绕组互相串联，用一个短路绕组套在互相串联的两绕组之外，该短路绕组可以上下移动，因此，起到调节电压的作用。由于移圈调压器没有滑动触头，其容量可以做得很大，可用于较大容量的变压器试验。但是，由于移圈调压器铁心部分磁路可能饱和，电压输出波形较差，选用时应根据实际情况采取措施。

35KV交直流高压试验变压器/ ZSYDJ-10kVA/100kV工频耐压试验装置是产生试验电压的关键设备，由于工频耐压试验时被试变压器表现为一个纯电容，所以试品电容的大小与试验变压器的容量选择关系很大。在试验时，一般要求试验变压器的高压侧额定电压略高于试品的试验电压，其额定电流不低于被试品的最大电容电流。测量和保护装置是进行工频耐压试验时必不可少的设备。常用的测量装置有球隙、静电电压表、试验变压器的测量绕组、高电压互感器及工频电容分压器等。目前常用的测量手段是利用工频电容分压器接峰值电压表法。为防止试品击穿引起的过电流、过电压对试验设备、试品造成不应有的损坏，在工频耐压试验时，一般要采取一定的方法来保护。常用的保护方法有在试验变压器与试品之间串入一定阻值的电阻，将保护球隙与被试品并联，在试验变压器低压侧安装过电压、过电流保护装置等。

还可定做35KV交直流高压试验变压器/ ZSYDJ-10kVA/100kV工频耐压试验装置电压微调功能，用于互感器校验系统的升压升流精密调节。

监视功能:高压电压 低压电流 零位指示 电源指示 工作指示 计时指示

保护功能:过流保护、零位启动保护、声光语言报警提醒

采用新型时间继电器，计时范围更广(1S~99H)

中试控股采用新型电流继电器，更精确、更可靠，确保人身及设备安全高压试验变压器

采用新型干式变压器绝缘，耐潮，耐冲击，绝缘程度高结构合理，体积小，重量轻
