中试控股技术研究院鲁工为您讲解：SG9101变压器低电压短路阻抗检测仪

ZSCT-3900 变压器短路阻抗测试仪（三相）

零序阻抗的测量适用于高压侧星形接线带中性点的变压器
电压测量范围：20～1000V ，电流测量范围：0.1A～100A在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值

ZSCT-3900 变压器短路阻抗测试仪低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义；

也是判断变压器是否要求进行解体检查的依据之一，七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCT-3900 变压器短路阻抗测试仪（三相）系统设置
在主菜单界面单击系统设置按钮，进入如下界面：
厂家设置：仪器内部参数设定，需要密码输入，使用者无需修改。
蓝    牙：点击“蓝牙”弹出二维码（如图十），用手机内下载的对应软件扫描二维码，实现手机全程控制仪器。
清除内存：显示 “清除数据”和“取消”
ZSCT-3900 变压器短路阻抗测试仪（三相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～500V       ±（读数×0.2%+3字）
2．电流(量程自动)：  0.5A～20A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配8米  长度可以定制

ZSCT-3900 变压器短路阻抗测试仪（三相）附录
附录一： 仪器常见故障及分析
常见故障 故障原因
液晶无显示 1)液晶对比度需要调节   2)仪器主板故障   3)电源故障
不能测试 1)夹子未夹牢   2)电源没有接好  3) 仪器重新启动
打印机不打印 1)打印机故障   2)仪器主板故障  3)打印纸决装好(热敏纸只能在一侧打印)   4）打印机电源未接好
附录：  短路阻抗(或负载损耗)试验时试验电源容量的确定
所需三相电源容量S可按下式计算：
S≥SN×(Uk%/100)×(Ik/IN)2
所需试验三相电压Uk为：
Uk>UN×(Uk%/100)×(Ik/IN)
式中   SN、UN--分别为额定容量的额定电压；
IN、Ik--分别为额定电流和短路试验电流；
S、Uk--分别是所需的视在功率和短路试验电压；
Uk%--被试变压器短路电压百分数(%)（即：阻抗电压）。
如果用单相电源，电源容量=三相电源容量/1.5
例：被测试变压器额定容量50KVA，阻抗电压为4%，
如果试验时用额定电流 ，Ik/IN =1，电源容量应大于 (50×4)/100=2KW
如果试验时用50%的额定电流 ，Ik/IN=0.5，电源容量应大于  2KW×0.5×0.5=0.5KW
２、主分接上的空载电压比(额定电压比)
其他分接上的空载电压比 取下列值中的较小值：
1)±0.5%
2)额定电流下实际阻抗电压的±10%(自耦变压器和增压变压器的阻抗值较小，因而会产生一些误差，故此条不适用)由制造厂与使用部门商定 规定的第一对绕组 主分接取下列值较小值
1)规定电压比的±0.5%
2)实际阻抗电压百分数的±10%
其他绕组对 其他分接
接协议，但不低于1)和2)中的较小值
3、额定电流下的阻抗电压
1)主分接为中间分接或间两分接中之一时①双绕组变压器②多绕组变压器
2)其他情况 1)①双绕组变压器：该分接的规定值的±10％②多绕组变压器：指定一对绕组的规定值的±10%，第二对绕组的规定值的±15%
2)其他成对绕组的偏差，需经协商并说明 有二个独立绕组的变压器或多绕组变压器中规定的第一对独立绕组 主分接：
当阻抗值≥10%时为±7.5%
当阻抗值<10%为±10%
其他分接：
当阻抗值≥10%时为±10%
当阻抗值<10%为±15%
自耦连接的一对绕组或多绕组变压器中规定的第二对绕组 主分接为±10%
其他分接为±15%
4、任一分接的短路阻抗 不少于上项1)的偏差值 其他绕阻时 ±15%按协议正偏差可加大
5、空载电流 标准值(或设计值)的+30%
仪器成套性
名称 单位 数量
主    机 台 1
测 试 线 套 1
电 源 线 根 1
操作手册 本 1
合 格 证 个 1
保 险 管 支 2
打 印 纸 卷 1
装 箱 单 个 1
地    线 根 1

ZSCT-3900 变压器短路阻抗测试仪自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

ZSCT-3900 变压器短路阻抗测试仪中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

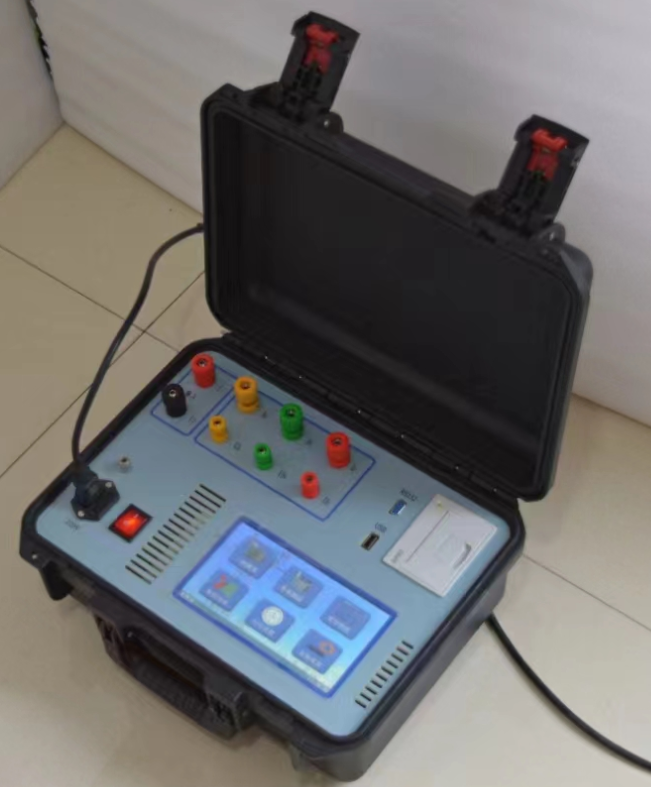

ZSCT-3900 变压器短路阻抗测试仪本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；
