中试控股技术研究院鲁工为您讲解：SCB10变压器阻抗短路电流检测仪

ZSCT-3900 变压器短路阻抗测试仪（三相）

零序阻抗的测量适用于高压侧星形接线带中性点的变压器
电压测量范围：20～1000V ，电流测量范围：0.1A～100A在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值

ZSCT-3900 变压器短路阻抗测试仪低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义；

也是判断变压器是否要求进行解体检查的依据之一，七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

三相变压器短路阻抗测量操作：
1、三相短路阻抗接线：（手动模式）
将低压三相的接线端子短路连接，在高压侧加单相电源进行三次测量。
（I）、加压绕组为星形连接（Y，d和Y，y）的变压器接线：
将低压侧短路，在Y绕组的一对线端上依次接线加压测试。采用单相电源（调压器），依次在变压器的高压侧AB、BC、CA相加压，低压侧短路。
星接-单相直接接线图
当测试电压、测试电流超过仪器的测量范围时，应外接电压、电流互感器，接线如下图所示。
星接-单相外接电压互感器和电流互感器接线图
（II）、加压绕组为△形连接（D，y）的变压器：
将低压侧短路，可以轮换将不参加试验的一相短路，而在其余两相上施加电压。   采用单相电源（调压器）测量三次，分别为：AB加压，BC短路；BC加压，CA短路；AC加压，AB短路。接线如下图所示。
接-直接接线图
当测试电压、测试电流超过仪器的测量范围时，应外接电压、电流互感器，接线如下图
△接-外接电压互感器、外接电流互感器接线图
（III）三绕组变压器测量接线：（自动模式、 自动模式不能使用外置互感器）
测量结果应在成对的绕组间进行，其他绕组开路。三相三绕组变压器的接线与选择测量位置一致。测量位置选择高-低，则测试线接高压端，低压短路，其他开路；选择高-中，则测试线接高压端，中压短路，其他开路；选择中-低，则测试线接中压端，低压短路，其他开路。三相自动切换，不需要手动切换。
2、三相参数设置：点击三相短路阻抗按钮，进入参数设置界面
在保证电源满足负荷的情况下，接好测试线，确认接线无误后，开启外部电源准备测量。
在主菜单界面单击三相阻抗按钮，进入三相短路阻抗参数输入界面，如下图所示：
输入参数说明：
名称：试品名称
额定容量：待测变压器的额定容量，单位:KVA；
分接电压：指加压绕组所在的分接电压，单位:KV；
铭牌阻抗：待测变压器的标称阻抗电压，根据此参数计算阻抗电压误差。
联结方式：变压器联结方式
测试电源：选择内置电源，还是外置电源。 使用内置电源，仪器自动调节电压，无需手动调节。使用内置电源严禁在电压输入端子接入任何电源，否则会导致内置电源烧毁！！！  （只有使用外置电源才能使用外置CT ,PT）,
测试温度：待测变压器当前油温，用于将测试结果校正到额定温度，单位:℃。
校正温度：用于将与温度有关的测试参数从当前测试温度校正到额定温度，单位:℃。
测试位置：测试端子在变压器高中低压的位置
测试模式：自动、手动；
自动：同一屏幕测量三相变压器短路阻抗。三相自动接线测试。
手动：三相短路阻抗分三次单相测量界面显示（显示参数与单相阻抗相似），最后汇总显示
三相阻抗。三相手动接线测试。
PT 变比：PT互感器变比（只有使用外置电源时，才能使用外置互感器）
CT 变比：CT互感器变比（只有使用外置电源时，才能使用外置互感器）
提示1：
● 三相三绕组变压器的中-低，中压为Y , 低压短路，不考虑低压连接方式，选择Y/△或Y/Y均可。
说明：三相测量采用单相电源，依次在AB、BC、CA相加压，测量变压器短路阻抗，并将测试结果自动转换到三相测试的测试方法，即三相变压器单相法测量。
3、三相短路阻抗测量：
将仪器与变压器接好测试线，输入好测试参数，测试界面如下图所示：  （使用内置电源测试，会自动调节，不再需要手动调节）
测试注意事项： 根据屏幕底部提示条进行操作。
使用内置电源，停止测试后可以直接倒线；
使用外接电源，倒线之前要断开外接测试电源！！！
ZSCT-3900 变压器短路阻抗测试仪（三相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～500V       ±（读数×0.2%+3字）
2．电流(量程自动)：  0.5A～20A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配8米  长度可以定制

A、加压绕组为星形连接的变压器，仪器测试时液晶底部提示如下：
首先，" AB相测试: 红钳夹在A相, 黑钳夹在B线; 点击测试键测试。"
其次，" BC相测试: 红钳夹在B相, 黑钳夹在C线; 点击测试键测试。"
再次，" CA相测试: 红钳夹在C相, 黑钳夹在A线; 点击测试键测试。"
B、加压绕组为△形连接的变压器，仪器测试时液晶底部提示如下：
首先，" AB相测试: BC相短接，红钳夹A相, 黑钳夹B线; 按测试键测试"
其次，" BC相测试: CA相短接，红钳夹B相, 黑钳夹C线; 按测试键测试"
再次，" CA相测试: AB相短接，红钳夹C相, 黑钳夹A线; 按测试键测试"
当某一相测试稳定后按“锁屏”按钮记录当前测试相，或加压到锁屏电流后自动锁屏记录当前测试相。然后根据液晶底部提示进行下一步操作。
注意：测试接线前，要注意将调压器归零并断电后再进行接线操作。
测试完成后，自动显示测试结果，用户可进行保存或打印等操作。各项操作直接点击相应图标按钮即可。
如果要打印数据，点击“打印”图标按钮；存储数据点击“保存”图标按钮，如果还需测量点击“重测”图标按钮；点击“退出”图标按钮，返回主界面。
其他形式三相测量，与上述雷同（接线详见前面测试接线）此处不再重复介绍。

ZSCT-3900 变压器短路阻抗测试仪自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

ZSCT-3900 变压器短路阻抗测试仪中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

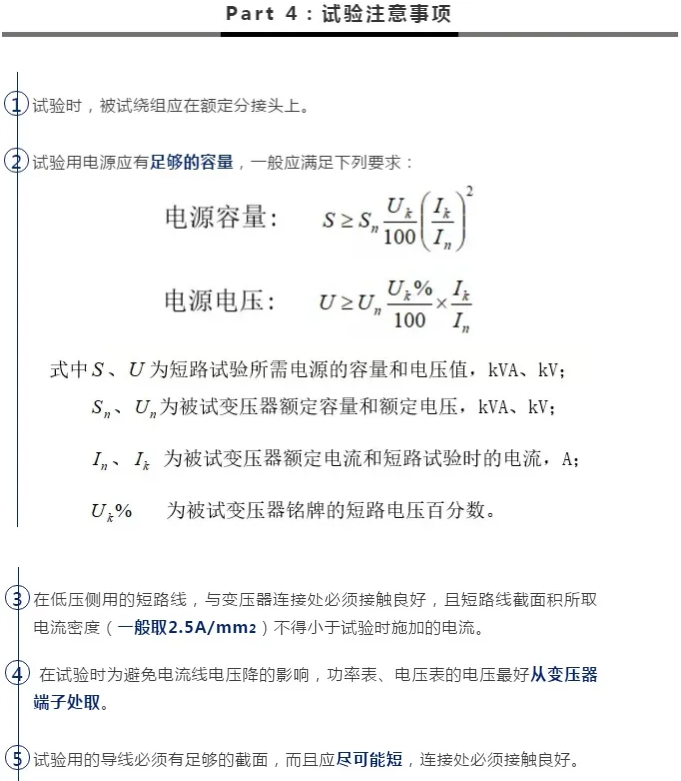

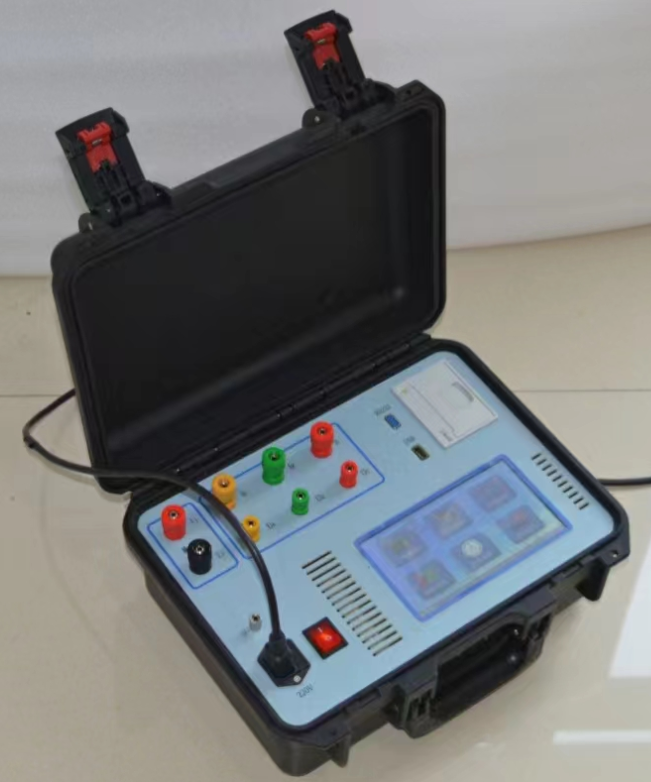

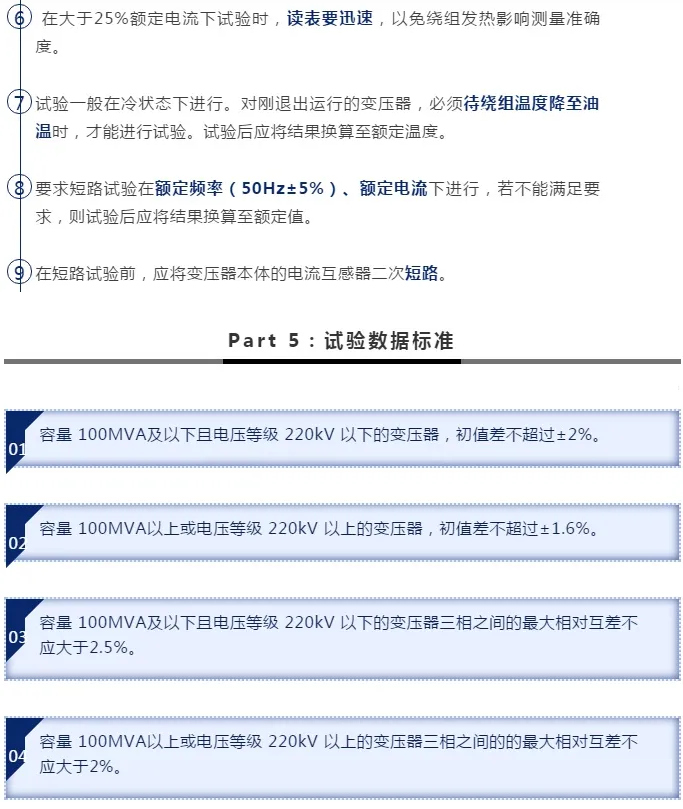

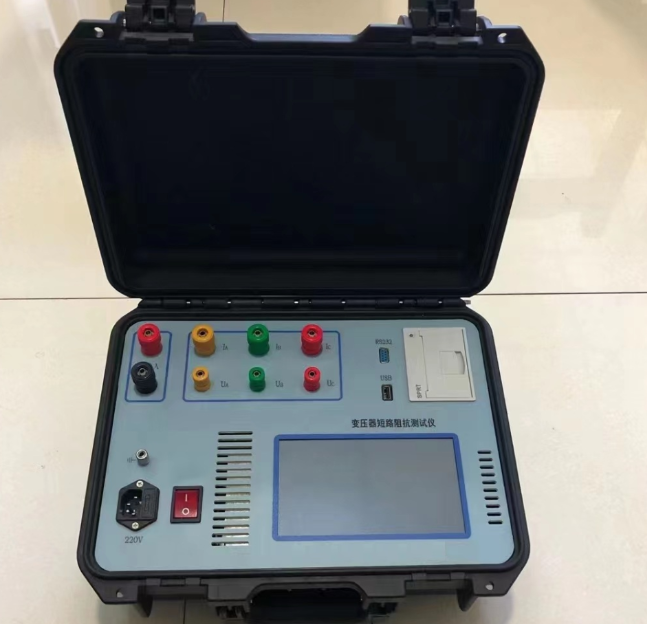

ZSCT-3900 变压器短路阻抗测试仪本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；
