中试控股技术研究院鲁工为您讲解：SZ11变压器阻抗短路检测仪

ZSCT-3600 变压器短路阻抗测试仪（单相）

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能
电压测量范围：20～1000V ，电流测量范围：0.1A～100A

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V  ，电流测量范围：0.1A～100A。
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

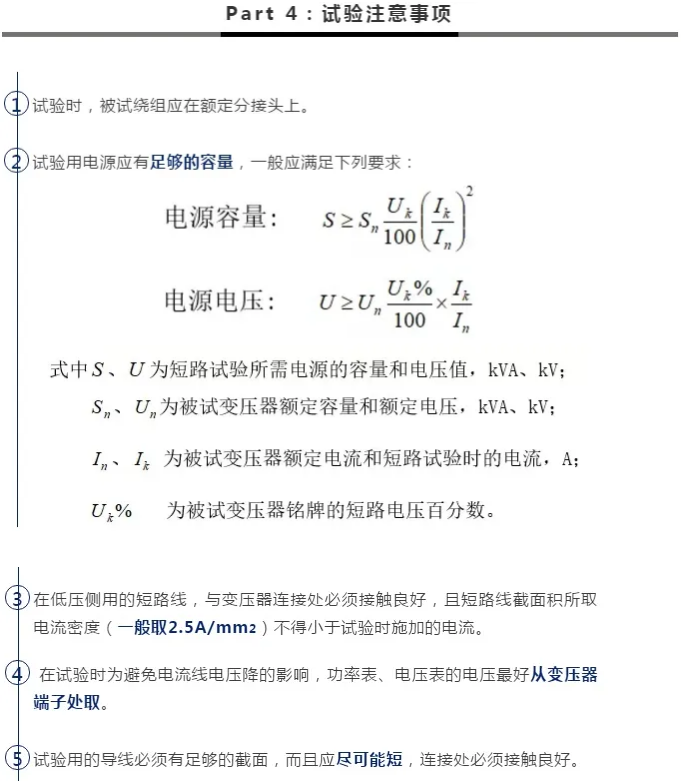

变压器短路阻抗测试仪试验时控制短路电流的方法
调试短路电流可以采用串联电抗器和调整电源电压两种方式，应在降低短路电流的前提下进行试验
。控制最大非对称短路电流，除控制选相合闸开关的合闸相角外，它还可以通过调整电源电压、电
路中的总阻抗以及x/r比值来控制。通常有如下几种调整方法：
(1)采用电源变压器的分接开关来控制电源电压。
(2)利用发电机、母线、线路的布置及联结方式来产生可以利用的试验回路的短路容量。
(3)利用电源电压的合闸相位角来控制故障的开始瞬间。
(4)接入附加电抗，用来补偿电路中的总电抗、改变试验回路的x/r比值。
(5)选择变压器故障分接接线方式或试验回路的中性点接线方式。
5 电压、电流测量
由于低压侧电压为零，故应记录被试变压器的高压侧的电压示波图，最好的测量方法是通过分压器
与连接。短路电流作为短路试验的最主要数据需要在被试变压器的每一相上进行电流的示波图测量
，应优先采用电流与示波器连接。当测量接地的二次侧短路电流时，也可采用分流器测量。对油箱
对地的电流也应监测，通常采用与示波器连接方式测量，同时还应监测气体的信号。图3为以三相
电源为例进行三相短路试验的试验回路接线图。
pt——ct——电流互感器 cro——数字记录仪
短路故障的检测方式
电压、电流波(包括油箱对地电流和气体继电器信号)
试验期间的电流或电压波形中发生任何一个突变都将显示出变压器内部有故障。但是有时匝间短路
后其电流波形图仍检测不出有任何变化的迹象。因此不能单纯以电流波形未出现变化就认为产品短
路试验合格。
变压器短路阻抗测试仪技术指标
(1)基本量程（大范围）
1．电压(量程自动)：  15～1000V        ±（读数×0.2%+3字）
2．电流(量程自动)：  0.1A～100A      ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15        ±（读数×0.5% +3字）
4．频率(工频)：    45～65(Hz)    测量精度：±0.1%
5．短路阻抗：      0～100%   测量精度：±0.5%
6．重复稳定度：      ＜0.2%
7．仪器显示： 5位数字
(2) 扩充量程
电压、电流可通过电压互感器(PT)和电流互感器(CT)扩充到所需的任意值，其它各量本仪器能按互感器的倍率自动地相应调整。
(3)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 380×260×120mm
5．仪器重量： 4.5Kg (不包括测试线)

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

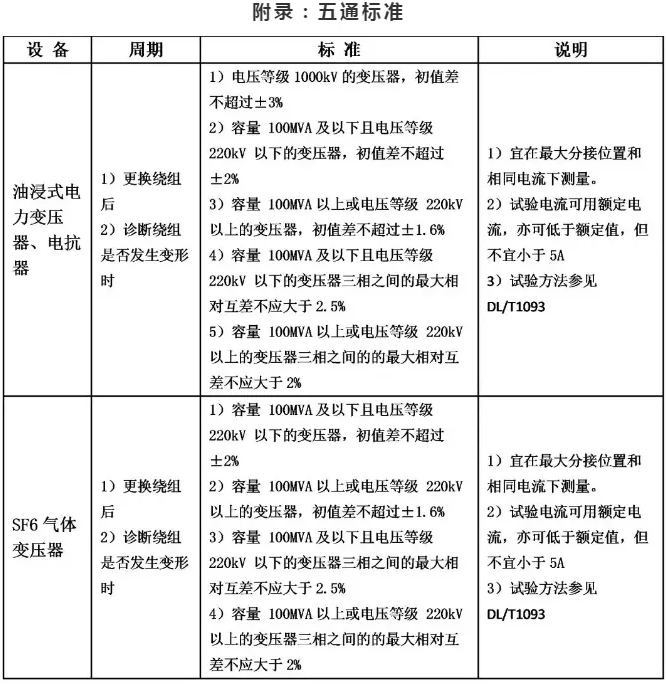

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

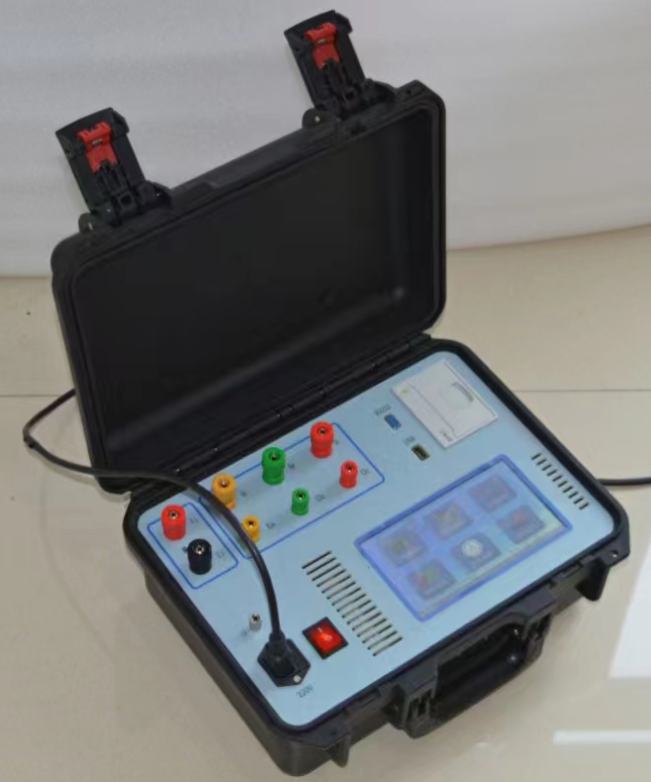

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

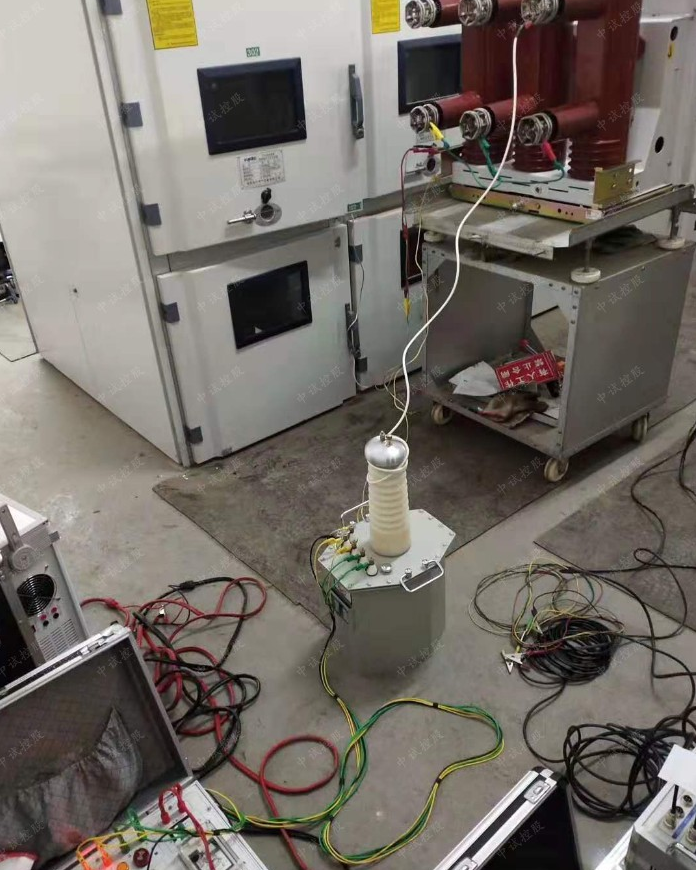

油浸式试验变压器

产品用途

YD系列油浸式试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

YD系列油浸式试验变压器为单相变压器，用工频220V（10kVA以上为380V）电源接入XC∕TC（为本公司生产的试验变压器专用设备，详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自耦调压器（50kVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YDJ（G）、TDM（G）试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

YD油浸式试验变压器产品特征：

1、油浸是试验变压器选材优良，质量可靠，稳定性好；

2、该油变采用新式绝缘材料，体积小，重量轻。

3、该系列产品中有200V抽头，可二台或三台串级成100kV、150kV、200kV、300kV及更高的高电压。根据用户需要，在高压绕组中可抽出5 – 15kV的中压抽头，供高压电机作交流耐压试验。

按用途分：

    （1)电力变压器：用于输配电系统的升、降电压。

     (2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

     (3)试验变压器：能产生高压，对电气设备进行高压试验。

     (4)特种变压器：如电炉变压器、整流变压器、调整变压器等。

试验变压器应该进行的试验项目 试验变压器检修与安装后必须进行试验，在前后二次检修中间应对变压器进行预防性的试验。试验变压器的试验记录必须予以保存，直至该变压器不能再用时为止。电力变压器的试验项目，应包括下列内容：

一、测量绕组连同套管的直流电阻；

二、检查所有分接头的变压比；

三、检查变压器的三相接线组别和单相变压器引出线的极性；

四、测量绕组连同套管的绝缘电阻、吸收比或极化指数；

五、测量绕组连同套管的介质损耗角正切值tgδ；

六、测量绕组连同套管的直流泄漏电流；

七、绕组连同套管的交流耐压试验；

八、绕组连同套管的局部放电试验；

九、测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；

十、非纯瓷套管的试验；

十一、绝缘油试验；

十二、有载调压切换装置的检查和试验；

十三、额定电压下的冲击合闸试验；

十四、检查相位；

⑥电压等级在35kV及以上的变压器，在交接时，应提交变压器及非纯瓷套管的出厂试验记录。对新装或大检修时更换过线圈的试验变压器，在验收时必须作下列试验：1.试验外壳和油枕2.试验变压器外壳中及套管内的油3.用摇表测量变压器线圈的绝缘电阻，及检查可以测到的夹紧螺丝的绝缘。4.测定变压比5.测定线卷的欧姆电阻6.确定线卷接线的组别7.测定空载电流和损失8.测定短路损失和短路电压9.变压器主绝缘、套管和夹紧螺栓作交流耐压试验10.空载时线卷层间绝缘的耐压试验，线卷层间绝缘试验须在主绝缘试验之后进行。

负载损耗，都是试验接线图的，看你采用什麽方式，三相四线，还是三相三线测量。不过什麽方式，都是，高压施加电压，低压端短接。然後调压器升到额定电流，此时的功率之和就是负载损耗，此时的电压就是阻抗电压

1. 试验变压器应和操作箱（台）配套使用，操作箱（台）的使用方法，请详细参阅操作箱（台）使用说明书。

2. 变压器外壳、高压尾必须接地。为确保安全，试验人员和其它被试验设备与试验变压器之间必须保持足够的距离。

3. 试验变压器的输出一般应串接限流电阻以保护设备安全。

厂用备用变压器和厂用启动/备用变压器是一个，就是有的工厂只有启动备用变压器（一级供电，防止仃电用），有些工厂为了检修时主变压器太大，检修时小设备由于电压太高，易烧损，备一台小（备用）变压器，作检修电源用。厂用工作变压器就是正常工作用。

都说是备用的了~正常情况下在常用的停掉以后，备用的才用上2@工作变压器一般为常用变压器~

10KV的高压系统做预防性试验刚出了一个标准，就是一套五级资质的设备，有高压发生设备，电气测量仪器和几个常用的小表

可以参考变压器房内的安全距离：如变压器房内的隔离网与变压器本身距离在2~3米（具体多少不记得了，可以看规范上的要求），只要大于这个距离就OK了。

没有具体算法。不过根据现行的国家电网发电站及变电站带电设备安全距离是10kV=0.7米，35kV=1米，110kV=1.5米，220kV=3米，330kV=4米，500kV=5米。

安全距离是根据空气的正常湿度及气压下电气击穿空气介质绝缘的最大值上再加上极限安全值所得的结果。
