中试控股技术研究院鲁工为您讲解：S21变压器短路阻抗测试仪

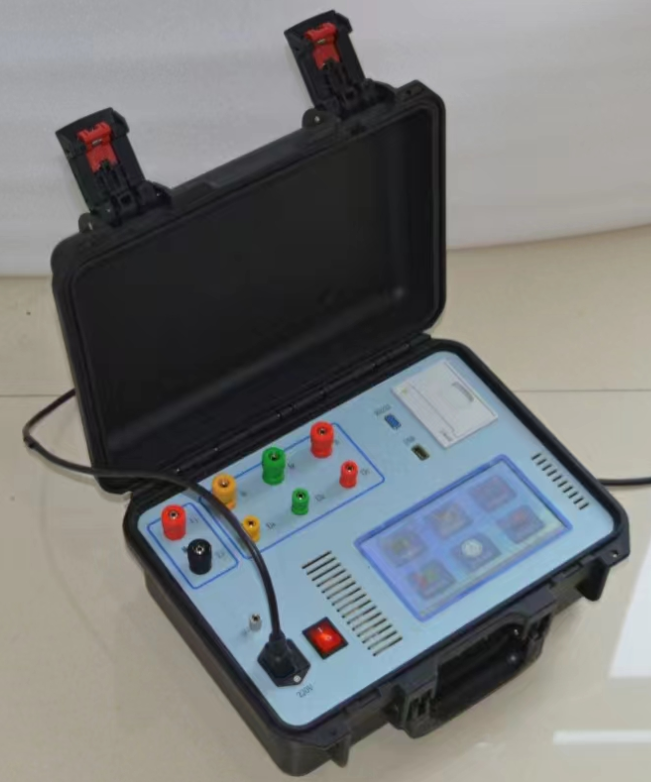

ZSCT-3600 变压器短路阻抗测试仪（单相）

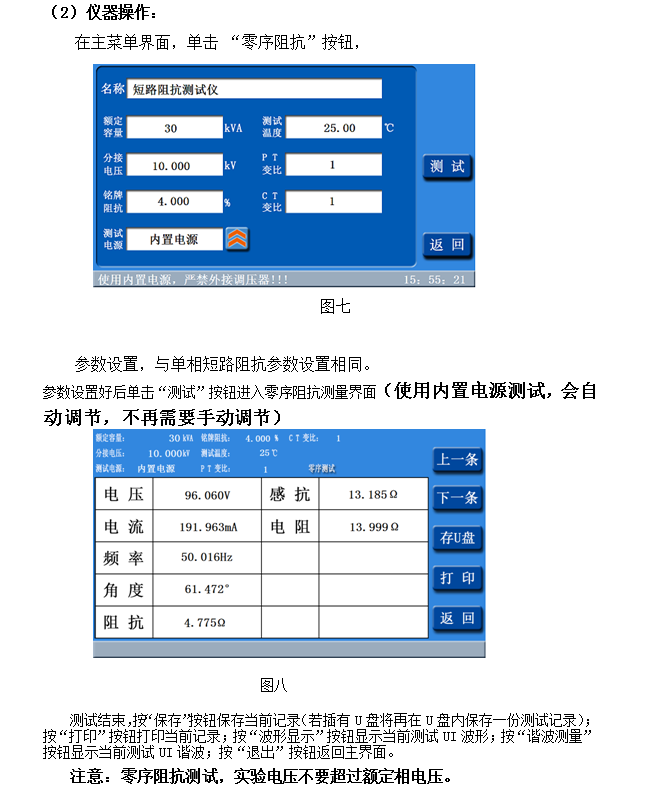

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能
电压测量范围：20～1000V ，电流测量范围：0.1A～100A

参考标准：GB1094.5-2003和IEC60076-5:2000 DL/T 1093—2008

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V  ，电流测量范围：0.1A～100A。
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。
国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”
低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，
变压器短路阻抗测试仪是自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

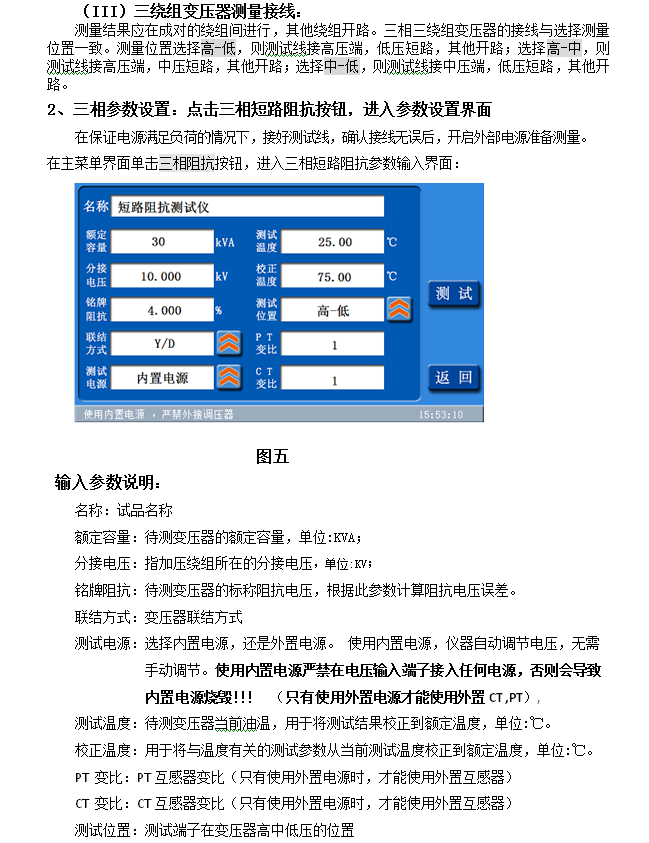

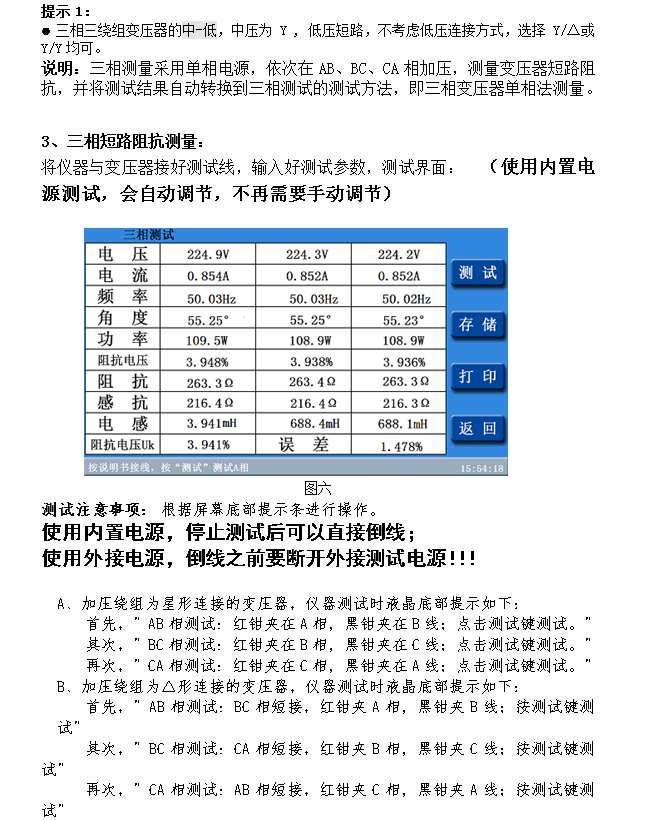

输入变压器参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（Zke,Zk,Xk,Lk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。
产品别称
ZSCT-3600变压器短路阻抗测试仪、变压器短路阻抗测试仪、变压器低电压短路阻抗测试仪，变压器短路阻测量仪，阻抗法变压器绕组变形测试仪
产品特征
变压器短路阻抗测试仪是自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。
输入变压器参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（Zke,Zk,Xk,Lk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。
ZSCT-3600 变压器短路阻抗测试仪（单相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～900V       ±（读数×0.2%+3字）
2．电流(量程自动)：  1A～100A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配 8米   长度可以定制

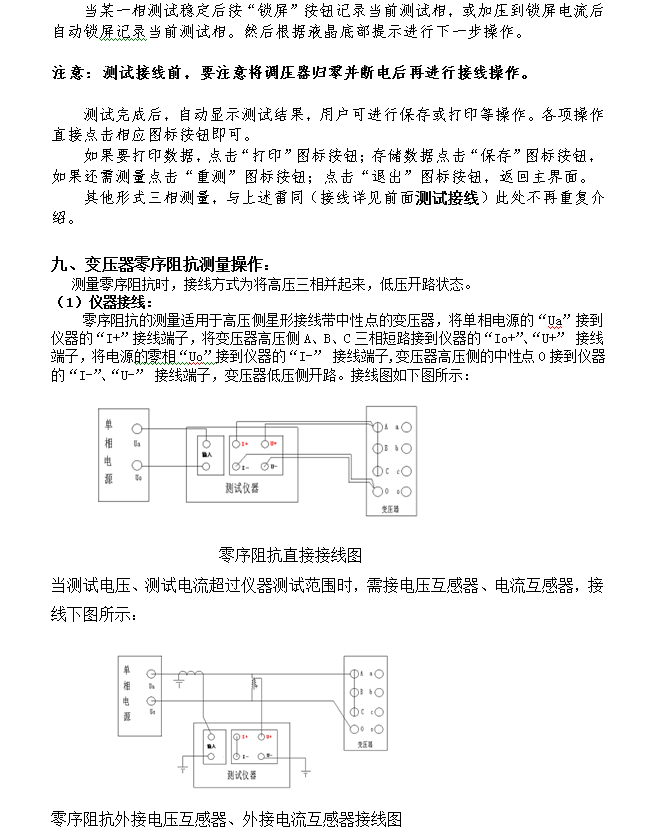

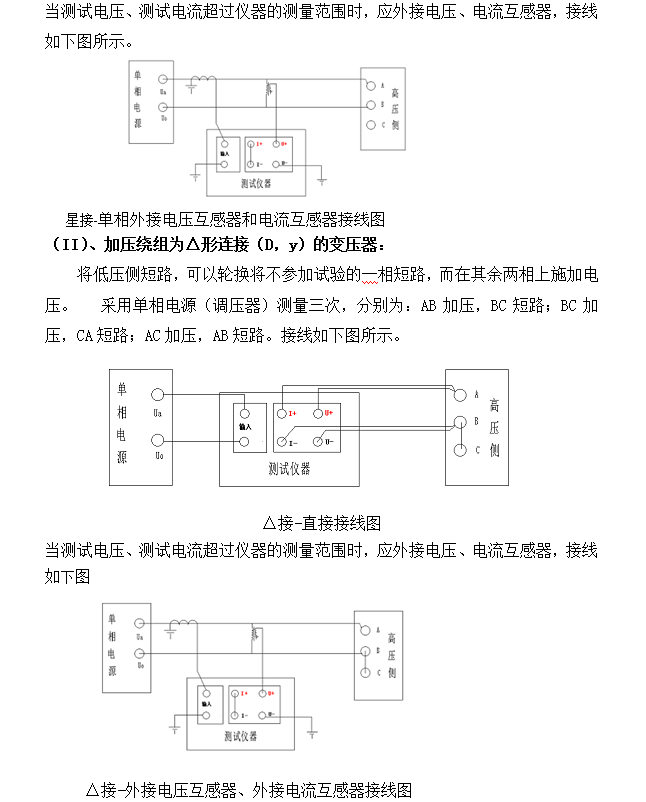

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

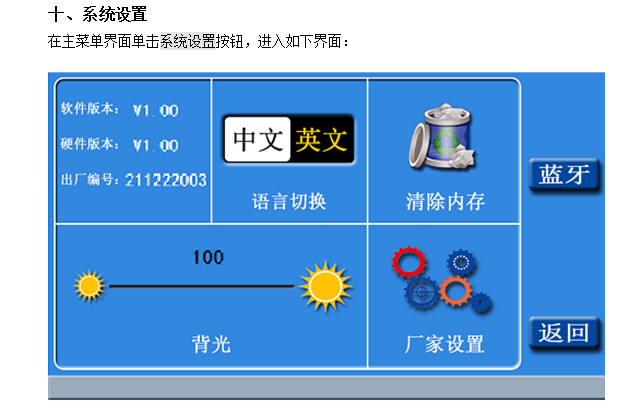

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

那么还有一种串激式试验变压器，主要是多个试验变压器串联，起到增加试验电压的功能，在电力高压耐压试验中，配置更加的灵活，既可以串联两个试验变压器起到提高电压等级的作用，也可以使用单个试验变压器进行耐压试验。

       电力高压耐压试验中，上文介绍的不同的高压试验变压器是电力工作者最常使用到的高压耐压设备。电力工作者可以根据自身的使用需求来选择不同种类的高压试验变压器。  电力工作者在对变压器的绕组变形进行测试的时候，需要用到变压器绕组变形测试仪，该装置因为可以快速测出变压器的绕组变形而得名，大家可能会发现有的绕组变形测试仪出厂的时候，是自带一个笔记本电脑的，那么是所有的绕组变形测试仪都是必须配一个笔记本电脑的吗？

        事实上，如果绕组变形测试仪主机内部没有嵌入电脑，那么就需要额外再配一个笔记本电脑，如果主机内嵌入了电脑的话，就不需要再赔笔记本电脑了，现在的绕组变形测试仪，出于使用方便的原因，一般都内部嵌入了一台笔记本电脑，大家在选购的时候可以自行选择。

        变压器绕组变形测试仪是在测量变压器内部绕组特征参数的基础上，采用发达国家正在研制的内部故障频率响应分析方法，对变压器内部故障进行准确判断。

        变压器，它决定了线圈和向下的内部结构，因此，对于一个多绕组变压器线圈中，如果相同的电压电平，相同的卷绕方法中，对应于每个线圈中的参数的完成设计和制造（次后李）它应该是确定的。因此，每个线圈的频域响应特性太确定，具有特定频谱可比相应的三相线圈之间。

        变压器在试验发展过程中不断发生匝间、相间短路，或在运输管理过程中可能发生冲撞，造成线圈相对位移，以及经济运行工作过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布模型参数之间发生时间变化。进而可以影响并改变变压器原有的频域特征，即频率响应国家发生幅度变化和谐振频点偏移等。并根据系统响应能力分析研究方法研制开发的变压器绕组测试仪，就是我们这样学习一种形式新颖的变压器内部出现故障无损检测网络设备。它适用于63kV～500kV电力变压器的内部组织结构故障检测。    电力变压器在出厂、投入使用、定期质检的过程中，经常需要对其进行一系列的试验，包括直流电阻、变压器变比、极性、组别、变压器空载、负载特性、工频耐压、感应耐压等试验，需要用到很多种仪器，那么有没有一种仪器可以把这些试验都做了呢？可以使用变压器综合测试台。

        该变压器以及综合试验台设计符合JBT 501-2006 电力电子变压器通过试验导则等相关研究国家安全标准。该变压器可以综合试验台由变压器经济综合试验台、低压控制柜、工频变压器、倍频发电机组等辅助管理系统重要组成。该变压器需要综合试验台主要是对电力变压器，配电变压器的直流电阻、变压器变比、极性、组别、变压器空载、负载工作特性、工频耐压、感应耐压能力进行分析试验。该综合测试台测量部分由

        变压器综合测试台的主要特点：

        1、单片机内部控制，数字信息显示，空载，短路等测试结果数据由单片机发展同步采样，避免了中国传统教学试验主要方法中电压表、电流表、功率表分别读数并由企业人工智能计算环境造成的误差。

        2、变压器空载、负载、直流电阻、变比极性试验。 变压器空载，负载，直流电阻，变比极性试验通过工控机完成试验.. 变压器综合试验台对整个电路进行控制和监控.. 测量数据由微机自动处理，可根据需要存储打印。

        3、工频耐压试验，因为这个测试是一个安全的高压测试，以确保测试设备和人身安全，这个试验没有使用IPC完成了研究。使用调节器的电气控制系统。自动升降压，数字显示，零保护，过电流保护，过电压保护。和显示高压漏电保护。

        4、感应耐压试验，由于此试验属安规高压试验，为确保试验技术设备及人身财产安全，此项试验结果没有可以采用工控机完成一个试验。采用150Hz中频发电机组人员提供相关试验电源。

        5、变压器综合试验系统由四部分组成，用于各试验单元的变压器综合试验台和仪器监测数据采集.. 低压控制柜。 如果是发电机组。 工频耐压试验。综合测试变压器由四大部分组成，工业机器和数据处理软件系统。每个测试单元的数据采集系统。强电控制和仪表监控系统。 HMI的集成系统。
