中试控股技术研究院鲁工为您讲解：短路电压和短路阻抗综合测试仪

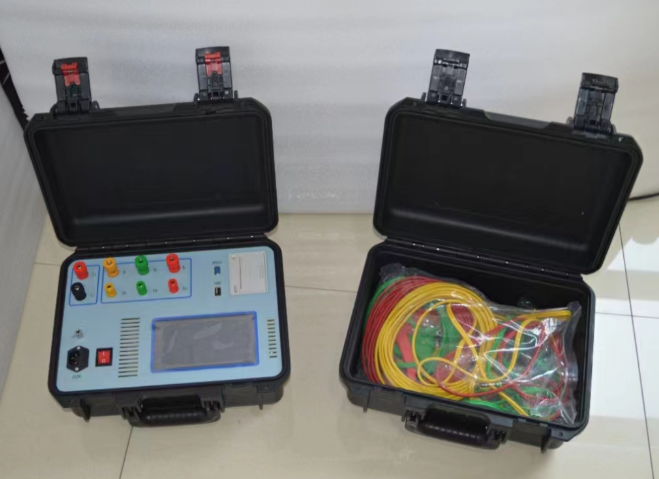

ZSCT-3600 变压器短路阻抗测试仪（单相）

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能
电压测量范围：20～1000V ，电流测量范围：0.1A～100A

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V  ，电流测量范围：0.1A～100A。

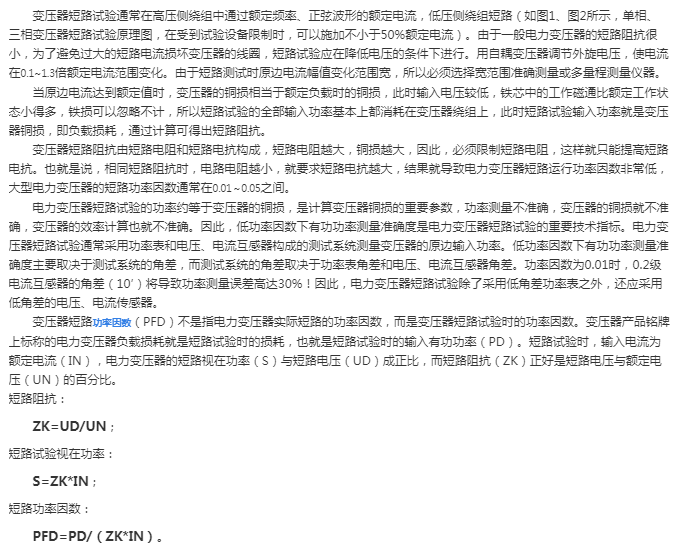

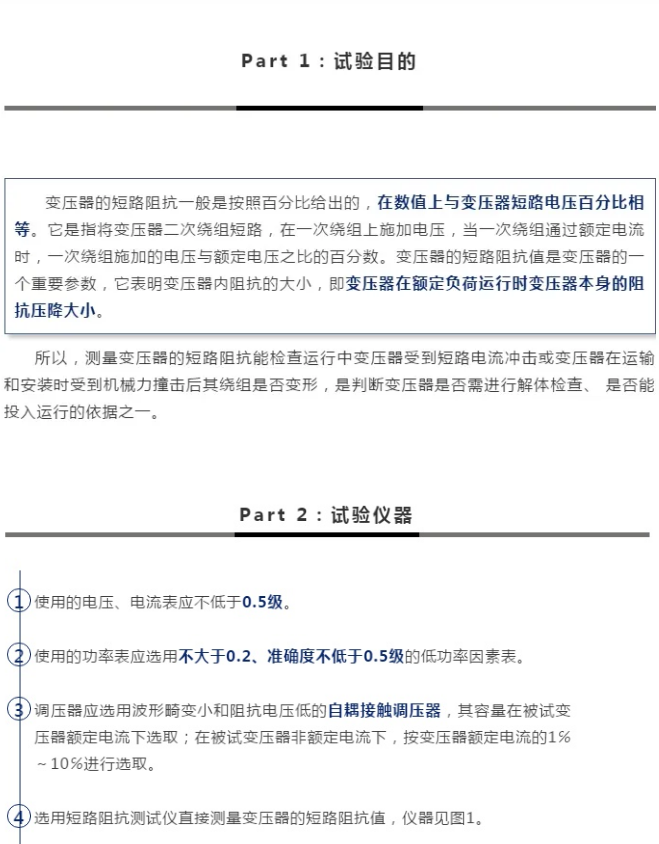

变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

测试功能
1．三相短路阻抗的测量:
显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）,自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。
可用于检查三相变压器单相的缺陷, 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的阻抗电压和阻抗电压百分比误差。三次单相测试完成后可显示三相短路阻抗计算结果。
测试结果自动折算，具有频率校正、温度换算、电流折算，准确提供测试数据。

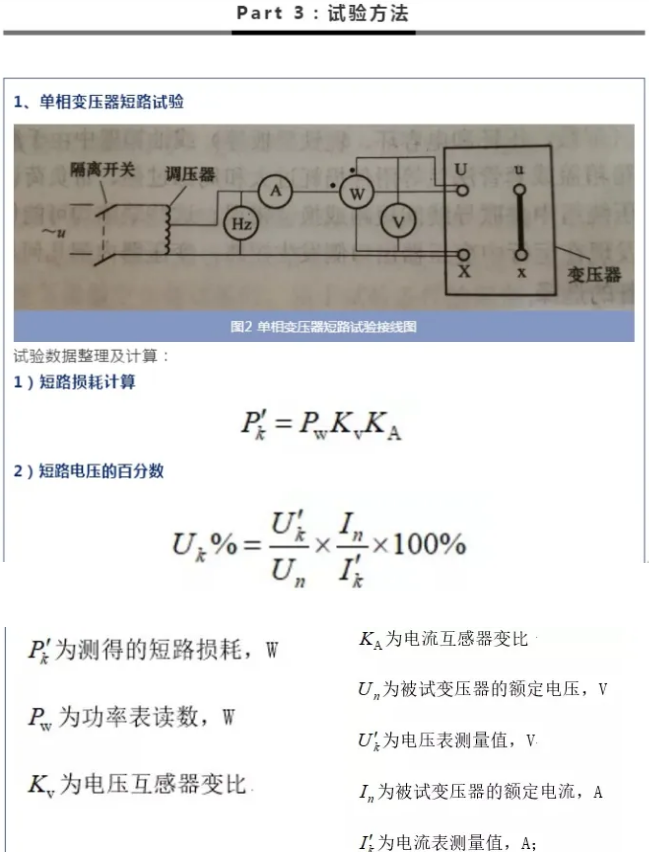

2．单相短路阻抗的测量:
除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外，还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。
3．零序阻抗的测量：
  零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。
4．在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
6．仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。
7．仪器备有232接口，可外扩功能。
8．仪器自带打印机，可打印显示数据。
9．内置不掉电存储器，可储存160组测量数据。
10．仪器备有U盘接口，用于存取测试数据。
11．永久日历、时钟功能，可进行时间校准。
12．仪器测量范围宽、精度高、稳定性好；体积小、重量轻方便测量。

技术指标
(1)基本量程（大范围）
1．电压(量程自动)：  15～1000V        ±（读数×0.2%+3字）
2．电流(量程自动)：  0.1A～100A      ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15        ±（读数×0.5% +3字）
4．频率(工频)：    45～65(Hz)    测量精度：±0.1%
5．短路阻抗：      0～100%   测量精度：±0.5%
6．重复稳定度：      ＜0.2%
7．仪器显示： 5位数字
(2) 扩充量程
电压、电流可通过电压互感器(PT)和电流互感器(CT)扩充到所需的任意值，其它各量本仪器能按互感器的倍率自动地相应调整。
(3)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 380×260×120mm
5．仪器重量： 4.5Kg (不包括测试线)

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

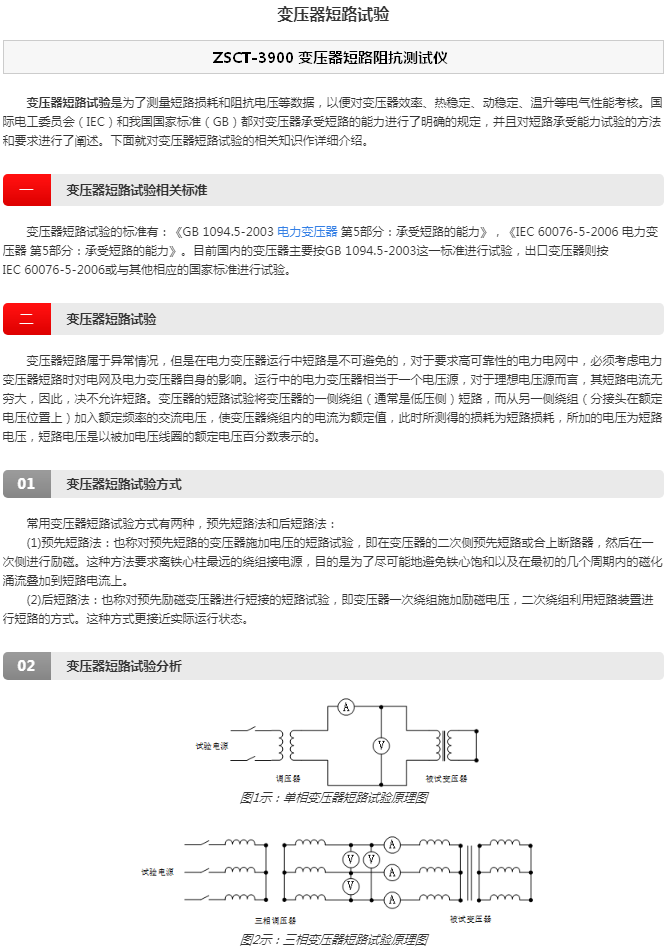

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

       中试控股技术博士为您解答：短路承受能力试验后，绕组、引线和支撑结构等应无明显位移、变形，器身表面应无放电痕迹。

4.复试例行试验

       要求例行试验项目复试应全部合格。目前IEC和GB标准都要求用以上故陣检测方式来判断被试变压器是否通过了短路承受能力试验。

中试控股技术博士为您解答：电力变压器有载开关智能测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

该仪器具有对所测数据进行显示、分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

中试控股技术博士为您解答：电力变压器有载开关智能测试仪具有以下几种特点：

——高精度标准测量

       该仪器设计完全满足中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、8-2004，采用高速数字信号处理器DSP和12位高分辨率A/D转换器，实现了高精度的标准测量。

——光线示波器功能

       仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。能在复杂的环境下正常工作，在精度和智能化方面上远比光线示波器强。

——较强的综合能力

       在一台仪器内可实现对有载分接开关各种参数的全面测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键，还可进一步详细分析波形中的各时间段的时间及阻值。

——完善的人-机综合能力

       选用320×240（QVGA）高分辨率显示器，配以高速的SD存贮卡，在高速微处理器的驱动下，实现了完善的人-机界面，全汉字提示，并配以即时帮助功能，基本上可使操作者不看说明书的条件下实现操作。

——海量贮存、强大的数据处理管理

       该仪器可选配标准的SD/SDMMC存储卡，容量0.5M~8G，设计与标准PC完全兼容的文件系统，测试的数据可无限制的存贮在SD存储卡上，经过标配的SD-USB转换器，可作为PC的U盘进行数据处理，借助PC机的各种通用软件，极其便捷的实现数据的显示、打印及文件管理。首次实现了每台有载开关的全汉字命名，大大方便了数据管理和查阅。      （1）试验前，要将干式试验变压器的外壳“ 〨 ”端，电源控制箱的接地端“ 〨 ”必须良好接地，否则将危及人身与设备的安全。

      （2）操作前必须熟悉高压试验变压器与电源控制箱的电气原理理接线图。如果检帮直流耐压与泄露试验时，可先将高压哇或微安表旋在高压试验变压器的高压端。

      （3）准备完毕，检查线路无误后，可合上总电源开关，此时红色开关指示灯也亮。假如不亮应把调压器手柄按逆时针方向返回零位，红色停止按钮上的指示灯亮，否则起动按钮拒绝合作。

      （4）按下起动按钮，绿色按钮指示灯亮，这时按顺时针每秒1.5-2千伏的速度均匀缓慢地旋动调压器手柄，高压逐步上升并密切注意电压表的指示及试品情况，直到调到所需试验高压为止。

      （5）要测试产品的耐压试验时间，可拔动定时器所需定时时间再按下定时与报警开关，即在规定的时间里测试产品耐压，然后报警告知，若被测产品被击穿，过流继电器自动跳闸，此时电压表值读数，即为产品击穿电压之值。

      （6）如需保护被测产品免被击穿，可先在高压侧连续接保护球隙调整保护球放电电压为试验电压的1.15倍左右。

中试控股技术博士为您解答：电力变压器微机保护在硬件上与线路微机保护相类似，由于保护上的特殊要求，在软件上具有明显突出的特性。变压器差动保护允许所有的电流互感器二次侧采用Y形接线，其电流相位和幅值补偿系数均由软件自动实现，这使得保护的调试，整定，运行维护十分方便。新型的变压器微机保护软件采用工频变化量比率差动元件，提高了变压器内部小电流故障的检测灵敏度。多cpu微机保护的采用，使变压器的后备保护按侧独立配置并与变压器主保护，人机接口管理相互独立远行，改善了保护运行的维护条件，同时也提高了保护的可靠性。
