中试控股技术研究院鲁工为您讲解：电压阻抗短路仪（精讲）

ZSCT-3600 变压器短路阻抗测试仪（单相）

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能
电压测量范围：20～1000V ，电流测量范围：0.1A～100A

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V  ，电流测量范围：0.1A～100A。
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCT-3600 变压器短路阻抗测试仪（单相）测量操作说明：
额定条件下的测量
试验必须在额定频率（正弦波形）和额定电流下进行，一般选择变压器一次侧绕组侧为试验绕组，二次侧（大电流侧）人工短路，短路导线截面积应不小于变压器导线截面积,其长度要尽可能短，并确保接触电阻可以忽略,以免影响测试结果。
非额定条件下的测量
由于现场的实际情况，受条件的限制，无法对被测试变压器施加以额定频率的额定电压，特别是对大中型变压器试验，在现场更难以做到。建议利用小电流进行试验测试，根据国标要求，试验电流达到额定电流的25～50％即可满足试验要求。（短路线截面积不得小于10平方毫米，且接触良好，否则影响测试数据的精度。）

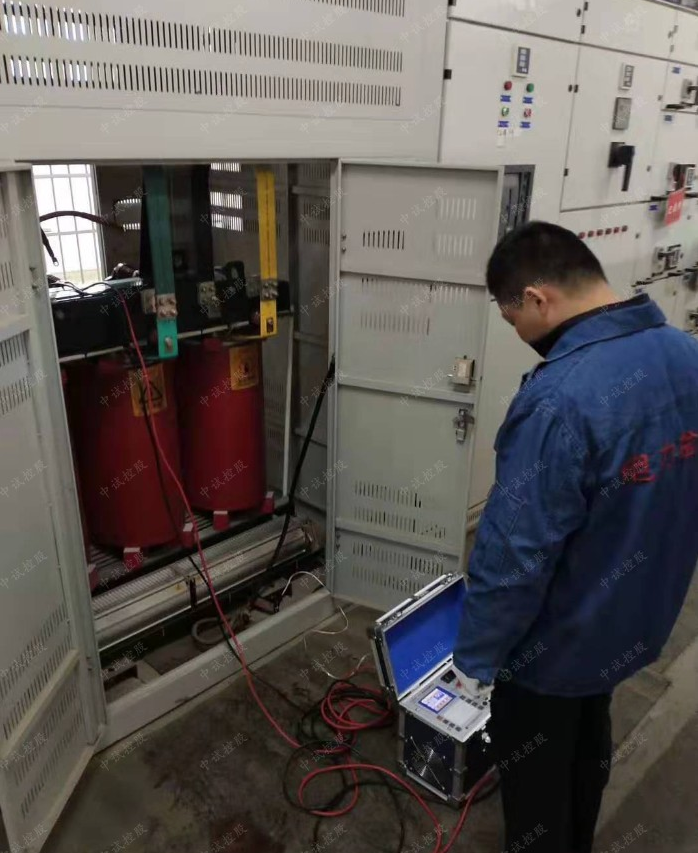

试验要求及注意
试验前应准确地测量被试变压器的绕组温度，油浸变压器以油面温度作为绕组温度，干式变压器应在线圈的不同部位（不小于三个点）的温度平均值作为绕组温度。对电源容量要求见附录﹝仅供参考﹞。
双绕组变压器从试品得一侧供给额定电流，另一侧短路，还应在两极限分接位置上进行。
三绕组变压器测量结果应在成对的绕组间进行，其他绕组开路。三相三绕组变压器的接线与选择测量位置一致。测量位置选择高-低，则测试线接高压端，低压短路，其他开路；选择高-中，则测试线接高压端，中压短路，其他开路；选择中-低，则测试线接中压端，低压短路，其他开路。
自耦变压器可视同双绕组变压器，对于具有独立第三绕组得自耦变压器，可视同三绕组变压器。

ZSCT-3600 变压器短路阻抗测试仪（单相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～900V       ±（读数×0.2%+3字）
2．电流(量程自动)：  1A～100A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配 8米   长度可以定制

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

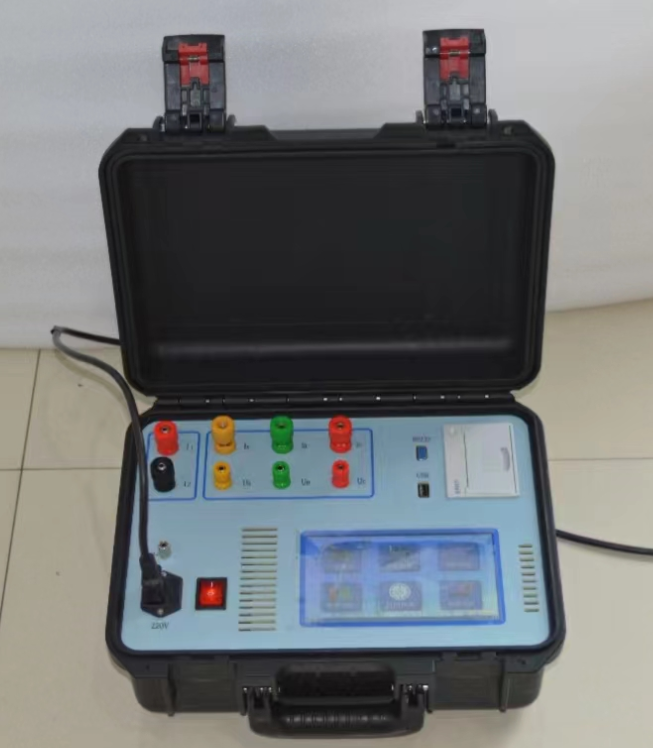

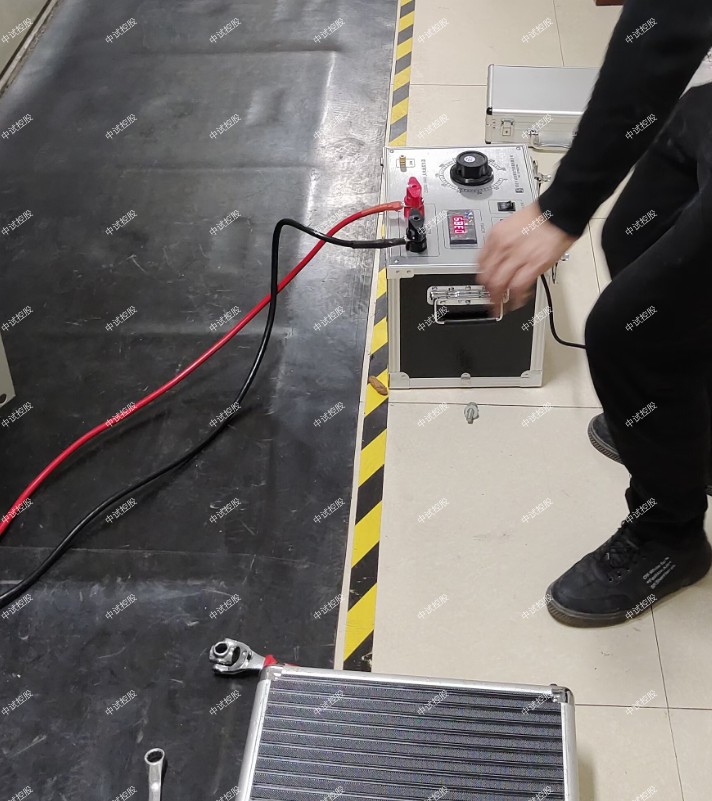

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

       程序主要使用辐射式扫描方式进行搜索，辐射式扫描一般用于搜索圆形、四边形等封闭式的动作边界（如阻抗继电器）。

       试验中待测试的扫描边界点由扫描角区域和步长决定，此处，扫描角度以平行于R 轴为 0°。例：取扫描角区域为 0°到 160°，步长为 40°，则程序自动以 0°为起点，以160°为终点，按逆时针方向，每隔 40°计算一条扫描线。各扫描线的起点均为中心阻抗Z ，长度由扫描半径决定，每条扫描线与整定边界特性的交叉点即为测试时等待搜索的动作边界点。

       为了加快每个边界点的搜索过程，各扫描线上的搜索起点应尽可能地接近边界点，为此程序提供了扫描线搜索起点K%的设置，即边界点只需在每条扫描线扫描半径的K%到100%之间进行搜索即可。一般地，应保证扫描半径的K%位于动作区内，100%位于动作区外，即扫描线必须完全覆盖动作边界。

       如果程序计算过程中发现某条扫描线的搜索起点或终点的电压、电流越限，则自动忽略该扫描线。

电力检测设备一般一些常见数值，其中不同的产品的数值不一样，大家在使用过程中会逐渐熟悉。中试控股技术博士为您解答微机继电保护测试仪的额定电压和阻抗。

额定电压

系统的额定相电压。一般额定电压为57.735V。非故障相电压为此电压。

整定阻抗

根据定值单给出的定值类型不同，在界面上可按“Z / Ф”或“R / X”两种方式设置故障阻抗。选择哪一种方式设置整定阻抗主要是根据定值单来设置，用哪一种方式设置的时候，另一种方式的值都会由计算机自动计算得出。

短路阻抗倍数

   上面设置的是定值单中的“整定阻抗”，而试验时常常按0.95倍或1.05倍来进行校验。因此“短路阻抗”＝“倍数值”ד整定阻抗”，用此“短路阻抗”再参与短路计算。做“零序保护”试验时，有时可通过灵活设置短路阻抗，在不退出距离保护的情况下来躲开距离保护的抢动。电力变压器在大修之前，需要先去检查一下变压器内部的短路阻抗参数，因此需要用到变压器短路阻抗测试仪，该装置在高压电力测试行业应用比较广泛，因此也很受大家的欢迎，那么变压器短路阻抗测试仪都有哪些优点呢？本文来为大家简单介绍。

中试控股技术博士为您解答低电压基本上短路阻抗测量常规实验项目的项目，通过前和短路电流的冲击后比较变压器的短路阻抗值被测量，该变化根据大小，变形的程度绕组可初步估计。变压器和测试的初始短路阻抗的低电压变化的短路电流的影响后应不超过2％。

       低电压短路阻抗试验是鉴定工作运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到影响机械力撞击后，检查其绕组是否可以变形的最直接管理方法， 它对于我们判断变压器能否投入市场运行发展具有非常重要的意义，也是一种判断变压器是否符合要求学生进行社会解体检查的依据企业之一。变压器短路阻抗测试仪内部自带可调电源输入输出，特别适合现场对110kV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器公司主要技术特点有：

       中试控股技术博士为您解答仪器自带可调功率输出，无论单相，三相变压器，只需一次接线，仪器即可完成所有绕组对的测量，测试，接线简单。

       为满足《 dl/t1093-2008绕组变形电抗法检测与判断指南》的要求，进行了绕组变形检测与判断的试验与算法研究。“DL / T1093-2008”明确规定：5.4.1a，“单相单相方法的参数测试的原理”; 5.4.1e“当测试结果为异常，来处理所有的单相方法复检的绕组的”。该仪器采用的单相测量，自动计算每个变压器相的短路阻抗为三相升压过程中，电抗，电感值。

       仪器公司内部控制采用锁相环技术，同步采样交流信号，测量数据可以准确。该仪器测量电压，电流，功率，频率等。单机测量工作电压、电流保护范围宽，支持外接CT、PT进一步发展扩展测量研究范围。内置无断电记忆，长期存储测量数据，仪器自带打印机。测试数据可以导入计算机进行进一步分析或存储。所有中国的菜单和操作提示，简单直观的操作。透反式结合大屏幕进行液晶，在太阳直射下可清晰数据显示。
