中试控股技术研究院鲁工为您讲解：电压短路阻抗仪

ZSCT-3600 变压器短路阻抗测试仪（单相）

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能
电压测量范围：20～1000V ，电流测量范围：0.1A～100A

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V  ，电流测量范围：0.1A～100A。
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

一、ZSCT-3600 变压器短路阻抗测试仪（单相）概述
低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

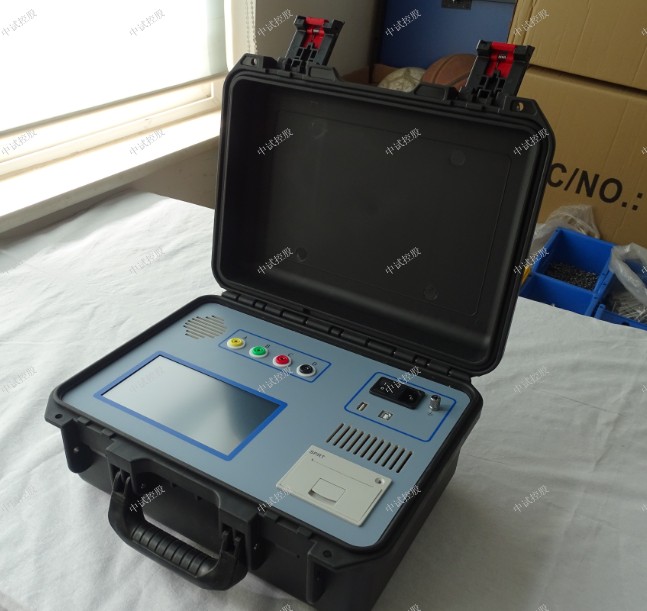

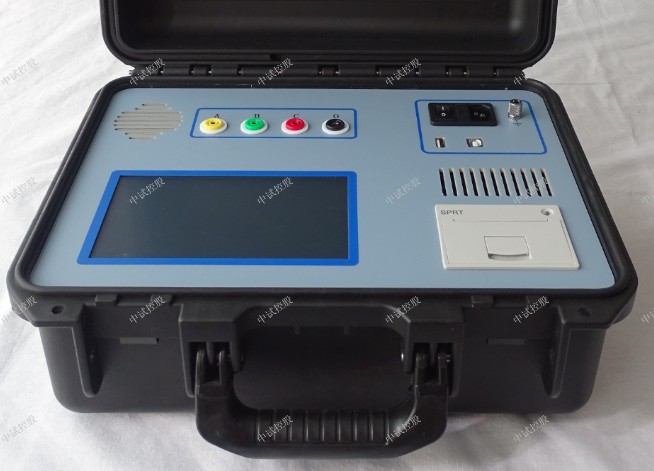

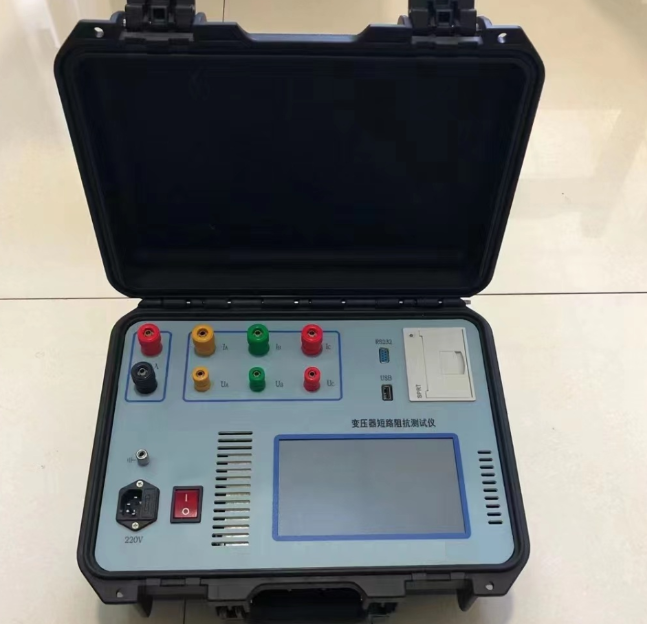

本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。
二、ZSCT-3600 变压器短路阻抗测试仪（单相）主要测试功能简介
1. 三相短路阻抗的测量:
显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。
2.  单相短路阻抗的测量:
测量单相变压器的短路阻抗。
3. 零序阻抗的测量：
零序阻抗的测量适用于高压侧星形接线带中性点的变压器。
4. 在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

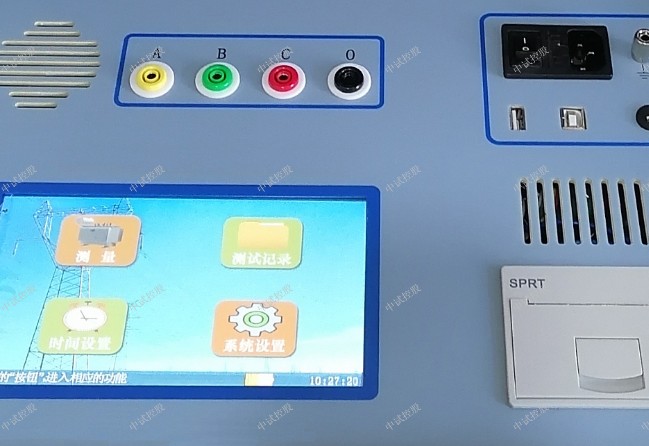

5 七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换
6 内置2000W交流可调电源，电压自动调节。
7仪器备有232接口，可外扩功能。
8仪器自带打印机，可打印显示数据。
9内置存储器，可储存200组测量数据。
10仪器备有U盘接口，用于存取测试数据。
11永久日历、时钟功能，可进行时间校准。
12仪器可以使用安卓
三、ZSCT-3600 变压器短路阻抗测试仪（单相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～900V       ±（读数×0.2%+3字）
2．电流(量程自动)：  1A～100A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配 8米   长度可以定制

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

       中试控股技术博士为您解答仪器自带可调功率输出，无论单相，三相变压器，只需一次接线，仪器即可完成所有绕组对的测量，测试，接线简单。

       为满足《 dl/t1093-2008绕组变形电抗法检测与判断指南》的要求，进行了绕组变形检测与判断的试验与算法研究。“DL / T1093-2008”明确规定：5.4.1a，“单相单相方法的参数测试的原理”; 5.4.1e“当测试结果为异常，来处理所有的单相方法复检的绕组的”。该仪器采用的单相测量，自动计算每个变压器相的短路阻抗为三相升压过程中，电抗，电感值。

       仪器公司内部控制采用锁相环技术，同步采样交流信号，测量数据可以准确。该仪器测量电压，电流，功率，频率等。单机测量工作电压、电流保护范围宽，支持外接CT、PT进一步发展扩展测量研究范围。内置无断电记忆，长期存储测量数据，仪器自带打印机。测试数据可以导入计算机进行进一步分析或存储。所有中国的菜单和操作提示，简单直观的操作。透反式结合大屏幕进行液晶，在太阳直射下可清晰数据显示。

变压器短路阻抗测试仪的优点有很多，因此很受广大电力工作者的欢迎，大家需要熟练掌握这款设备的工作原理和方法，在工作中顺利完成试验。

负载损耗是一个重要参数，它对于变压器的经济运行以及变压器本身的使用寿命，都有着极其重要的意义；而短路阻抗，它决定了变压器在电力系统运行时对电网电压波动的影响，以及变压器发生出口短路事故时电动力的大小，同时短路阻抗还是决定变压器能否丼联运行的一个必要条件。

通过短路阻抗和负载损耗的测量，可以验证这两项指标是否在国家标准及用户要求范围内，同时还可以通过试验发现绕组设计与制造及载流回路和结构的缺陷。

1、短路阻抗及负载损耗的测量，应当在试品的一个绕组的线端施加额定频率，且近似正弦的电流，另一个绕组短路，各相处于同一个分接位置。测量应在50%～100%额定电流下进行；为避免绕组发热对试验结杲产生明显误差，试验测量应迅速进行；同时准确记录试验时绕组温度。

2、短路阻抗及负载损耗的测量与空载试验的测量线路相同，只是测量中无需进行电压波形校正；测量方法上的要求与《电力变压器空载损耗及空载电流的测量方法》中3～6的规定完全相同。

3、短路阻抗及负载损耗的测量接线见图1-11(a)、(b)；对于额定电流很小的试品，仪表（电压表及瓦特表电压线圈）和电压互感器的吸收电流在测量电流中不可忽略时，应将电压取于电源，接线见图1-11(c)、(d)。

4、短路阻抗是在额定频率和参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗；其百分数等于短路电压与额定电压之比，测量时应以三相电流的算术平均值为准，如果试验电流无法达到额定电流时，短路阻抗应按式(1)、式(2)折算并校正到表1-1所列的参考温度。
