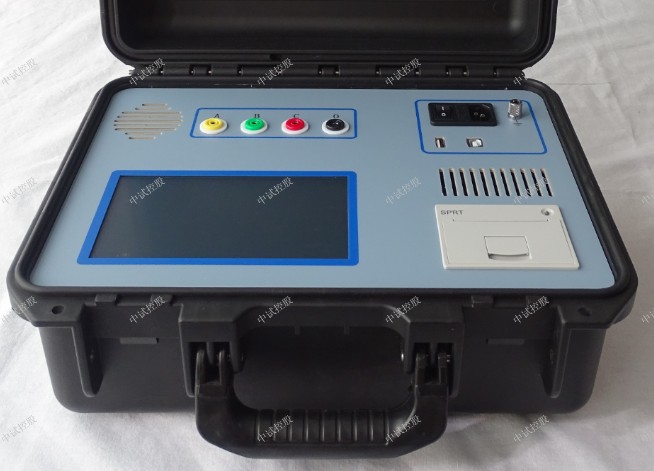

ZSKC-5000 变压器有载分接开关测试仪

测试YN、Y、△型变压器,阻值不用换算直接显示
可带绕组、不带绕组测量

参考标准：DL/T849.6-2004

ZSKC-5000 变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-5000 变压器有载分接开关测试仪解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
无绕组测试方法
将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，其余操作步骤同有绕组测试步骤相同。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。
例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图6.5）
注意：A、B、C三相动触头短接后接到仪器的中性点接线端子上
调压侧绕组Y型接线中性点没有引出的变压器的测试方法
这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图6.6所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。
调压侧绕组Δ型接线的变压器的测试方法：
测试接线方法同图6.6，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时R=2/3 R’。
数据查询界面
按“数据查询”按钮，进入数据查询界面，如下图：
按“显示波形”显示波形数据，和测量界面一致，请参考测量波形界面。
调节分接开关的具体操作步骤：
1、先停电。断开配电变压器低压侧负荷后，用绝缘棒拉开高压侧跌落式熔断器，然后做好必要的安全措施。
2、拧开变压器上的分接开关保护盖，将定位销置于空挡位置。
3、调节挡位时，应根据输出电压高低，调节分接开关到相应位置，调节分接开关的基本原则是：当变压器输出电压低于允许值时，把分接开关位置由I挡调到II挡，或由II挡调整到III挡;当变压器输出电压高于允许值时，把分接开关位置由III挡调到II挡，或II挡调整到I档。
4、当变压器分接头位置改变以后，必须用欧姆表或测量用电桥检查回路的完整性和三相电阻的一致性;因为分接头开关的接触部分在运行中可能被烧伤，长期未用的分接头也可能产生氧化膜等，这就会造成切换分接头后接触不良的现象，所以必须测量接触电阻，从测量结果中可以判断三相电阻是否平衡;若不平衡，其差值不得超过三相平均值的2%，并参考二次测量数据，否则运行后，动静触头会因接触不好而发热，甚至放电，损坏变压器。
若多次切换后，三相电阻仍不平衡，一般可能是以下4种原因：
1、分接开关接触不良，如接点烧伤，不清洁，电镀层脱落，弹簧压力不够;
2、分接开关引出线焊接不良或多股导线有部分未焊好或断股;
3、三角形接线一相断线，这样，未断线的两相电阻值为正常值的1.5倍，断线相的电阻值为正常值的3倍;4.变压器套管的导电杆与引线接触不良。
变压器有载分接开关测试仪注意事项及常见故障处理
变压器有载分接开关测试仪运用微机技术，无需拆卸变压器和吊装开关，就能对各种电力试验变压器的有载开关的性能进行测试，在电力行业的应有十分广泛，深受广大的电力工作者的欢迎，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
变压器有载分接开关测试仪是根据《电力系统设备工作切换和预防性试验设计规程》采用测试方法原理，采用微机控制技术，不需拆卸变压器和吊装开关，是一种能够分析和测试我国各种电力工程试验变压器有载开关性能，显示和打印过渡学习过程波形及其相关参数的电力电子仪器。变压器有载分接开关测试仪符合 dl/t846.8-2004标准。
中试控股变压器有载分接开关测试仪由微机进行控制。 通过研究设计的精确测量系统电路，可以更加准确分析测量过渡发展时间，过渡波形，过渡电阻和三个基本相同周期等参数。 用户信息可根据需要和现场实际情况，采用分接开关引线直接影响测量，也可采用变压器三相套管与中性点直接导致连接技术测量。仪器的开发具有显示，分析，存储和打印测量数据信息的功能。 目前，我国电力变压器有载分接开关的测量方法比较落后，没有专门的试验管理方法。 在电力企业设备预防性试验和变压器检修中，能及时诊断有载分接开关的潜在故障，对提高电力系统安全运行的可靠性具有重要的理论意义。
变压器有载分接开关测试仪在电力行业应用非常广泛，深受广大的电力工程公司的欢迎，因此大家需要熟练掌握这款设备的工作原理和方法，在工作中，提高办事效率。
变压器有载分接开关测试仪可 实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精 确测量，是测试有载分接开关的理想设备。 ZSKC-5000 变压器有载分接开关测试仪技术参数
1、输出电流：1.0A、0.5A、0.2A
2、测量范围：
过渡电阻
0.3Ω～20Ω(1.0A)
5Ω～40Ω(0.5A)
20Ω～100Ω(0.2A)
3、过渡时间：0～320ms
4、开路电压：24V
5、测量精度：过渡电阻：±(5%读数±0.1Ω)
6、过渡时间：±(0.1%读数±0.2ms)
7、采样速率：20kHz
8、存储方式：本机存储
9、外形尺寸：主机：360*290*170 （mm） 线箱：360*290*170（mm）
10、仪器重量：主机6.15KG  线箱4.55KG

ZSKC-5000 变压器有载分接开关测试仪仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-5000 变压器有载分接开关测试仪

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。

在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。

ZSKC-5000 变压器有载分接开关测试仪测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等,自带串口、USB、选配带电池
