中试控股技术研究院鲁工为您讲解：1A调压开关过渡时间检查仪（专家评测）

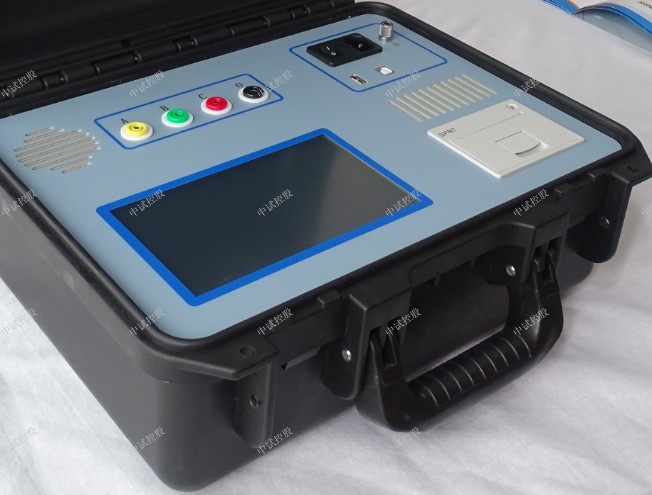

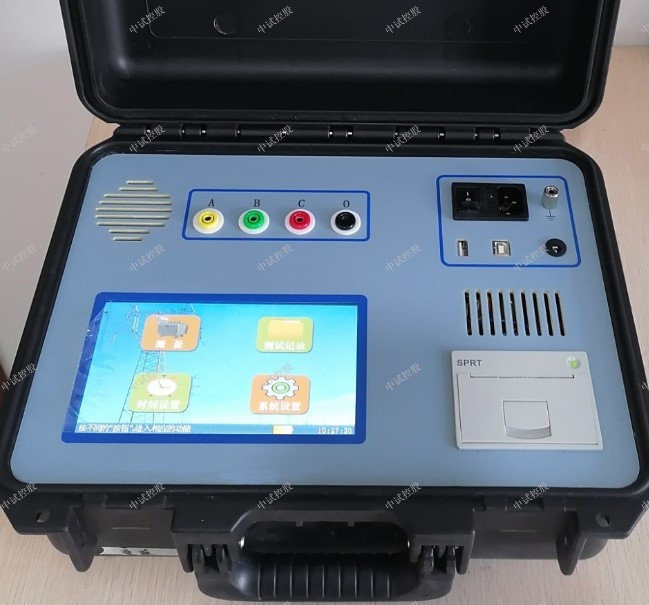

ZSKC-5000 变压器有载分接开关测试仪

测试YN、Y、△型变压器,阻值不用换算直接显示
可带绕组、不带绕组测量

参考标准：DL/T849.6-2004

ZSKC-5000 变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-5000 变压器有载分接开关测试仪解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
无绕组测试方法
将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，其余操作步骤同有绕组测试步骤相同。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。
例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图6.5）
注意：A、B、C三相动触头短接后接到仪器的中性点接线端子上
调压侧绕组Y型接线中性点没有引出的变压器的测试方法
这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图6.6所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。
调压侧绕组Δ型接线的变压器的测试方法：
测试接线方法同图6.6，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时R=2/3 R’。
数据查询界面
按“数据查询”按钮，进入数据查询界面，如下图：
按“显示波形”显示波形数据，和测量界面一致，请参考测量波形界面。
ZSKC-5000 变压器有载分接开关测试仪产品别称
变压器有载分接开关测试仪、变压器有载分接开关测量仪，变压器有载开关测试仪，电力变压器有载开关测试仪，变压器有载开关参数测试仪，分接开关测试仪，有载分接开关综合测试仪，变压器有载分接开关特性测试仪，变压器有载分接开关参数测试仪
产品特征
ZSKC-5000 变压器有载分接开关测试仪功能特点
1、仪器输出电流大，重量轻；
2、测试YN、Y、△型变压器,阻值不用换算直接显示；
3、可带绕组、不带绕组测量；
4、波形显示根据采样值自动调整电阻、时间值幅值
5、具有完善的保护电路，可靠性强；
6、7寸的大液晶显示，便于现场操作；
7、内部可以自动保存500组数据。
8、锂电池，可不接外部电源（选配）
ZSKC-5000 变压器有载分接开关测试仪技术参数
1、输出电流：1.0A、0.5A、0.2A
2、测量范围：
过渡电阻
0.3Ω～20Ω(1.0A)
5Ω～40Ω(0.5A)
20Ω～100Ω(0.2A)
3、过渡时间：0～320ms
4、开路电压：24V
5、测量精度：过渡电阻：±(5%读数±0.1Ω)
6、过渡时间：±(0.1%读数±0.2ms)
7、采样速率：20kHz
8、存储方式：本机存储
9、外形尺寸：主机：360*290*170 （mm） 线箱：360*290*170（mm）
10、仪器重量：主机6.15KG  线箱4.55KG

ZSKC-5000 变压器有载分接开关测试仪仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-5000 变压器有载分接开关测试仪

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。

在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。

ZSKC-5000 变压器有载分接开关测试仪测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等,自带串口、USB、选配带电池

关于高压开关柜常见问题与缘由剖析以下给大家讲说下，这些都是最常见的基本问题，希望大家笑纳。

断路器不能合闸：

缘由剖析：

1、欠压线圈不工作（电压正常）。处置方法：改换欠压线圈

2、按下合闸按钮，合闸线圈得电不工作。处置方法：改换欠压线圈

3、合闸按钮接触不良。处置方法：改换合闸按钮

4、控制回路熔芯烧坏。处置方法：确认控制回路正常无短路后改换熔芯

5、断路器未储能。处置方法：检查电动机控制电源电压必需≥ 85%

6、合闸电磁铁控制电源电电压小于85% 。处置方法：合闸电磁铁电源电压必需≥ 85%

7、合闸电磁铁已损坏.。处置方法：改换合闸电磁铁

8、抽屉式断路器二次回路接触不良。处置方法：把抽屉式断路器摇出后，重新摇到“接通”位置。检查二次回路能否衔接牢靠

进线柜主开关不能分闸：

缘由剖析：

1、分闸按钮接触不良.处置方法：改换分闸按钮

2、分闸线圈烧坏.处置方法：改换分闸线圈

请主计量无功表反转或不转

缘由剖析：

1、电容补偿功率因数偏高或超前,处置方法：调整电容补偿至0.92-0.97

2、变压器进线相序错误。处置方法：重新调整相序

3、电压电流回路正常。处置方法：改换无功表

电容柜不能自动投切：

缘由剖析：

1、电流取样信号线未接。处置方法：接好电流取样信号线

2、检查控制器熔芯能否烧坏。处置方法：改换熔芯

3、电压偏高，控制器显现过压。处置方法：调整过压维护点

4、电流偏小，控制器显现超前。处置方法：电流增大后能自动正常工作

5、电容柜补偿仪显现过压。处置方法：把设定电压值调高于理论电压

6、电流取样信号线未接。处置方法：接好电流取样信号线

7、补偿控制仪熔芯被烧坏。处置方法：改换熔芯

8、电流偏小。处置方法：待用电电流增大后进一步伐试处置

抽屉出线电能表不转：

缘由剖析：

1、检查二次插件能否接触不良。处置方法：调整二次插件接触片

2、电流电压正常。 处置方法：改换电度表

双电源换不能自动投切

缘由剖析：

1、万能转换开关没有转到自动位。处置方法：将开关转到自动位置

2、手动转换开关没有转换到自动位置。处置方法：把手自动转换开关转向自动位置

3、欠电压脱扣器没闭合。处置方法：检查电压与脱扣器电压等级能否分歧V ≥ 85%

4、时间继电器没闭合。处置方法：检查时间继电器2#7# 接点电压能否正常

5、断路器分励机构没复位。处置方法：检查机械联锁能否松动，有无卡滞现象

电容柜功率因数达不到0.9

缘由剖析：

1、电容器的容量降低.处置方法：改换电容器

2、局部回路未通电. 处置方法：检查后作处置改换

3、原设计负荷增大,处置方法：增加电容柜补偿容量

 高压开关测试仪怎样测试CT二次开路故障



CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。还会在铁芯上产生剩磁，增大互感器误差。最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。所以CT在任何时候都是不允许二次侧开路运行的。 高压开关 测试仪



那么我们怎样发现CT二次开路故障呢，一般可从以下现象进行检查判断：



（1）回路仪表指示异常，一般是降低或为零。用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。如表计指示时有时无，则可能处于半开路状态（接触不良）。



（2）CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。



（3） CT二次回路端子、元件线头有放电、打火现象。



（4）继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。



（5）电度表、继电器等冒烟烧坏。而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。



以上只是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的，需要我们实际工作中摸索和积累经验。



检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。操作时注意安全，要站在绝缘垫上，戴好绝缘手套，使用绝缘良好的工具。



（1） 发现CT二次开路，要先分清是哪一组电流回路故障、开路的相别、对保护有无影响，汇报调度，解除有可能误动的保护。



（2） 尽量减小一次负荷电流。若CT严重损伤，应转移负荷，停电处理。



（3） 在故障范围内，应检查容易发生故障的端子和元件。对检查出的故障，能自行处理的，如接线端子等外部元件松动、接触不良等，立即处理后投入所退出的保护。若开路点在CT本体的接线端子上，则应停电处理。若不能自行处理的（如继电器内部）或不能自行查明故障的，应先将CT二次短路后汇报上级。



（4） 若短接时发现有火花，那么短接应该是有效的，故障点应该就在短接点以下的回路中，可进一步查找。若短接时没有火花，则可能短接无效，故障点可能在短接点以前的回路中，可逐点向前变换短接点，缩小范围检查。



（5）尽快设法在就近的试验端子上用良好的短接线按图纸将CT二次短路，再检查处理开路点。  使用真空度测试仪、高压开关测试仪判断断路器开关的好坏
