中试控股技术研究院鲁工为您讲解：特种变压器有载调压分接开关过渡时间试验仪

ZSKC-5000 变压器有载分接开关测试仪

测试YN、Y、△型变压器,阻值不用换算直接显示
可带绕组、不带绕组测量

参考标准：DL/T849.6-2004

ZSKC-5000 变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-5000 变压器有载分接开关测试仪波形分析
1.从上图可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。
2．从上图中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。
3．上图中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。
4． 上图中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。

ZSKC-5000 变压器有载分接开关测试仪技术参数
输出电流   1.0A、0.5A、0.2A
测量范围   过渡电阻：0.3Ω～20Ω(1.0A)   5Ω～40Ω(0.5A)
20Ω～100Ω(0.2A)
   过渡时间：0～320ms
    开路电压   24V
测量精度   过渡电阻：±(5%读数±0.1Ω)
   过渡时间：±(0.1%读数±0.2ms)
采样速率   20kHz
存储方式   本机存储
外形尺寸   主机360*290*170（mm）线箱360*290*170（mm）
仪器重量   主机6.4KG  线箱4.55KG
四、使用条件
环境温度   -10℃～50℃
环境湿度   ≤85%RH
工作电源   AC220V±10%
电源频率   50±1Hz

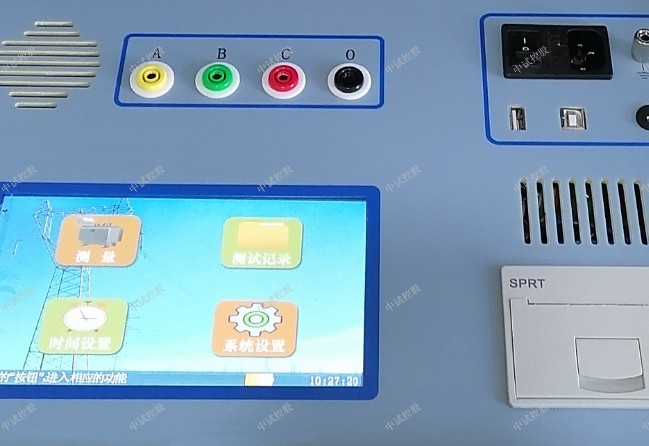

ZSKC-5000 变压器有载分接开关测试仪面板介绍
图5.1  面板图
1.风  扇：排风口。
2.A、B、C、N 分别对应变压器的A、B、C、N。
3.AC220V：整机电源输入口，带有交流插座，保险仓和开关。
4.接地柱：为整机外壳接地用，属保护地。
5.散热孔。
6.232串口
7.USB口
8.打印机：高速打印机，打印测试结果。
9.显示器：7吋高亮液晶显示屏。
10.充电孔

触发电阻：预判要测试的过渡电阻值，选择合适的触发电阻，为了测量精确尽量使触发电阻值为过渡电阻值的1/2左右 。
点击相应的输入框，修改相应的项目，设置完毕后，按“开始测试”，进入测试状态，
屏幕显示如图下图：
三条曲线会根据测试数据进行变化。因为仪器对绕组和开关有一个充电的过程，所以曲线会从小到大变化，待三相曲线都稳定后，按下“开始测试”，此时可手动或电动操作机构（请在开始测量后的两分钟内切换开关，为了保护设备，每一次测量输出电流持续时间是2分钟，超过两分钟，自动停止输出，并切换回参数设置界面），动作完毕后，液晶屏自动显示出动作波形，按屏幕下方的按钮，可以调节曲线的放大倍数、向左向右移动，方便查看波形。
按下一档位：自动切换到下一档位，按“开始测量”，开始新的测试；
向上换挡：按“向上换挡”切换成向下换挡，反之一样；这样不用退回到参数设置界面再进行设置

ZSKC-5000 变压器有载分接开关测试仪仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

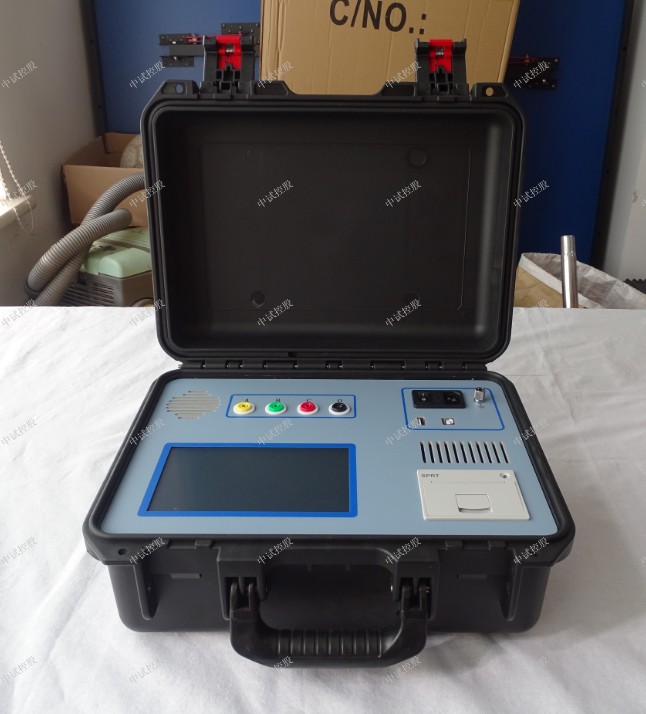

ZSKC-5000 变压器有载分接开关测试仪

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。

在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。

ZSKC-5000 变压器有载分接开关测试仪测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等,自带串口、USB、选配带电池

承试二级设备有载分接开关测试仪出售

过渡电阻测量范围：1A档：0.4Ω～20Ω   0.2A档：10Ω～100Ω

波形记录时间长度：300ms

采样速率：30k

 时间分辨率：0.1ms

电阻分辨率：0.1Ω

准确度：过渡电阻：±5%读数±0.1Ω    过渡时间：±0.5%读数±0.2mS

使用温度：-10～40℃    使用相对湿度 lt;85%RH

承试二级设备有载分接开关测试仪出售

电力变压器有载开关测试仪有以下几种优点：

--光线示波器功能

仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响，功能远比光线示波器优越。

--较强的综合能力

--打印输出。仪器配有一台面板式前换纸型高速打印机。

--具有良好的抗干扰性能。

全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。

开关柜局部放电检测仪携带方便、测量快速，抗干扰能力强，便于现场使用。可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器(HFCT)在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。

开关柜局放测试仪常用的局部放电分析技术包括以下几种：

一、趋势分析法，分析同一个开关柜在不同时间的检测结果，进行纵向比较判断开关柜的运行趋势。根据特定的周期检测开关室中的开关柜，保留每次的检测结果，后续就可以根据检测结果对设备局部放电状态变化的趋势进行分析;

二、横向分析法，即对同个开关室中开关柜的检测结果做出横向比较，如果其中一个开关柜的检测结果大于现场背景值以及其它开关柜的测试结果，则可以确定该设备可能存在缺陷;

三、阈值比较，即提供判断阈值，将其与开关柜的检测结果做出比较，分析结果判断开关柜的运行状态。

局放检测过程中的干扰排除，主要是排除基于电磁幅射原理的千扰信号，现场测试过程中，一般采用以下几种手段来实现干扰的排除：

1、错开时间或关闭干扰源

对部分干扰源（如移动通讯信号，广播信号、轨道交通等），选择其信号较小时，进行局放检测，可以在效的避免该干扰信号；在检测过程中如发现存在可以关闭的干扰源（如各种旋转电机，电子围栏、照明灯、SF6测漏装置、空调等），可以将干扰源关闭，避免影响检测结果。

2、选择合适的滤波器

对部分固定频率的干扰信号，可以加装合适的滤波器，过滤该干扰信号，以免影响局放检测结果。

3、分析检测信号的工频相关性

分析检测信号的工频相关性，能够有效判断该信号是否与工频信号相关，如果相关，则该信号是在工频的环境下发出的信号，很有可能是局放信号，但也可能是来源于电力系统中的干扰，如灯、空调、电表柜、二次回路，但如果没有工频相关性，则大多来源于干扰信号。

4、定位法排除干扰信号

当检测到有脉冲信号时，可初步判断信号的工频相关性，但还需要进一步对信号源进行定位分析，可先采取时差法对信号进行粗略定位分析，从而确认信号来自设备内部的局部放电信号还是外部的干扰信号。

概述

该产品用于高低压电器生产厂家对所生产的高低压产品进行出厂前的电气试验。它提供了大电流和温度检测两大功能，便于用户操作，提高工作效率。

大电流发生器是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位。

多路温度记录仪采用数字同步采样技术，具有测量速度快，精度高，使用方便、美观等优点，仪表测试精度为0.5级，本产品被广泛用于科研院校，电力、化工、石油、炼钢、玻璃、陶瓷、热处理及塑料、橡胶、印染、包装和食品机械等行业的温度测量、温度控制。



主要特点

3-1本产品可以用于大电流试验、温度测试仪两大功能；

3-2电压、电流均采用工控电脑软件显示，精确度为0.5级 ；

3-3本产品具有零位启动保护功能及故障急停功能；

3-4软件试验时间自主设定并有提醒功能；

3-5电流设定后，产生偏差软件可根据用户提前设定的参数分别自动调整；

3-6抗强磁干扰；

3-7采用进口K型热电偶；

3-8温度测试仪带20路温度监视、测量、记录功能，并能自动监测环境温度，比较测试点温度形成温升温度，超过设定温度自动报警提示，可以调阅任意一点的温度和温升值，测量误差±1%；
