中试控股技术研究院鲁工为您讲解：分接开关中性点接地检测仪（专家精讲）

ZSKC-5000 变压器有载分接开关测试仪

测试YN、Y、△型变压器,阻值不用换算直接显示
可带绕组、不带绕组测量

参考标准：DL/T849.6-2004

ZSKC-5000 变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-5000 变压器有载分接开关测试仪产品概述
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。
ZSKC-5000 变压器有载分接开关测试仪功能特点
? 仪器输出电流大，重量轻；
? 测试YN、Y、△型变压器,阻值不用换算直接显示；
? 可带绕组、不带绕组测量；
? 波形显示根据采样值自动调整电阻、时间值幅值
? 具有完善的保护电路，可靠性强；
? 7寸的大液晶显示，便于现场操作；
? 内置大容量锂电池，可不接外部电源；
? 内部可以自动保存500组数据。
ZSKC-5000 变压器有载分接开关测试仪技术参数
输出电流   1.0A、0.5A、0.2A
测量范围   过渡电阻：0.3Ω～20Ω(1.0A)   5Ω～40Ω(0.5A)
20Ω～100Ω(0.2A)
   过渡时间：0～320ms
    开路电压   24V
测量精度   过渡电阻：±(5%读数±0.1Ω)
   过渡时间：±(0.1%读数±0.2ms)
采样速率   20kHz
存储方式   本机存储
外形尺寸   主机360*290*170（mm）线箱360*290*170（mm）
仪器重量   主机6.4KG  线箱4.55KG
四、使用条件
环境温度   -10℃～50℃
环境湿度   ≤85%RH
工作电源   AC220V±10%
电源频率   50±1Hz

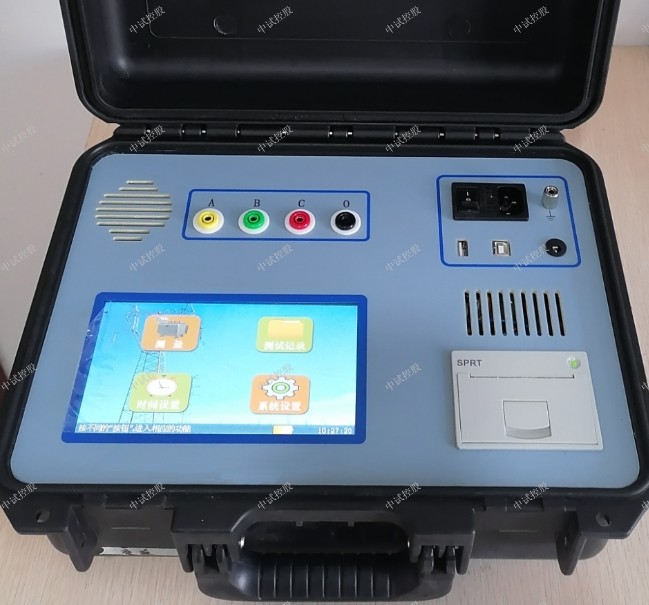

ZSKC-5000 变压器有载分接开关测试仪面板介绍

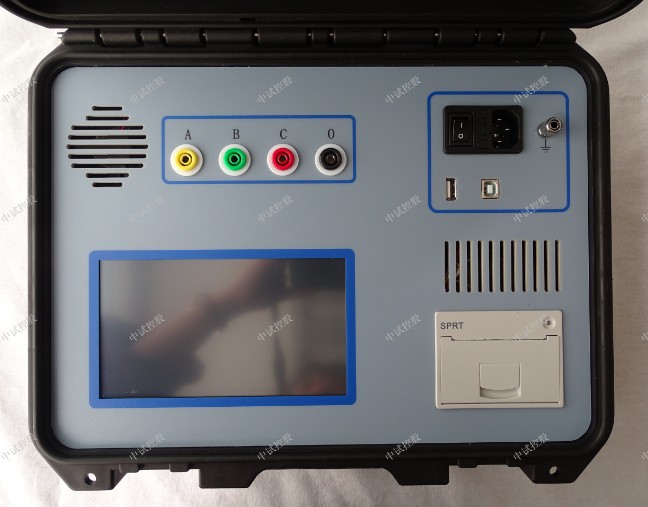

图5.1  面板图
1.风  扇：排风口。
2.A、B、C、N 分别对应变压器的A、B、C、N。
3.AC220V：整机电源输入口，带有交流插座，保险仓和开关。
4.接地柱：为整机外壳接地用，属保护地。
5.散热孔。
6.232串口
7.USB口
8.打印机：高速打印机，打印测试结果。
9.显示器：7吋高亮液晶显示屏。
  10.充电孔
ZSKC-5000 变压器有载分接开关测试仪操作说明
操作时需注意事项：
? 使用前，仪器的接地端子必须接好地线。
? 测试过程中，不允许拆除测试线。
? 带绕组测试时，变压器的非测试端应三相短路接地。
? 对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面的氧化层及杂质。

ZSKC-5000 变压器有载分接开关测试仪仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-5000 变压器有载分接开关测试仪

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。

在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。

ZSKC-5000 变压器有载分接开关测试仪测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等,自带串口、USB、选配带电池

技术参数

输入电源:三相四线AC 380V

输出电压及电流:

1、三相AC 0 – 10A输出(<100V，可调值) 一组

2、三相AC100V输出 (固定值) 一组3、交流操作电压输出 AC 0~400V，220V时，电流小于10A

4、直流操作电压输出 DC 0~260V

5、直流合闸电源输出 DC 0~300V(额定电流100A，短时工作电流300A) 一组

6、单相AC220V输出(固定值，插座形式) 二组，

7、三相AC380V输出(固定值，接线柱) 一组，

8、外形尺寸:560*520*850mm

9、重量:45kg

20200804/1b2c6f243ceeaa831f0d41e8ff9f7941.jpg

功能特性

1、光线示波器功能。

2、较强的综合测量能力。

3、较全面的测量结果分析。

4、数据保持，数据通讯。

5、抗干扰能力强。

6、液晶大屏幕显示，全中文菜单操作。

7、自带微型打印机，可汉化打印测量结果及波形。

8、体积小，重量轻。

技术指标

1、三相恒流输出均为1A

2、过渡时间的测量：精度 0.1ms

3、过渡电阻的测量：精度 0.1Ω±5%R

4、过渡电阻测量范围： ≤25Ω

5、过渡时间测量范围： <120ms

6、三相同期性：精度 0.1ms

7、显示三相波形：精度 0.3ms

8、环境温度： -10℃～50℃

9、工作电源： AC220V±10% 50HZ

10、显示方式： LCD320×240大屏幕液晶显示

11、仪器体积：360mm×260mm×150mm

12、重 量：4.5 kg

1、功能强大，可实现过渡波形和过渡时间、过渡电阻、三相同期性等参数的测量。

2、大屏幕点阵液晶显示器，分级式中文菜单。

3、智能型测试和结果分析，可以有放大或缩小波形测试结果。

4、三路独立的稳压源适合无绕组测量，三路独立的恒流源适合有绕组和无绕组的测量。

5、六路独立的信号处理，高速A/D转换，10KHz高速采样，真实反映参数的变化。

6、内设不断电存贮器可保存三组波形和数据，可随时存档、调阅、分析。

7、仪器自带万年历，显示日期和时间，并可自动打印。

20200814/ba15dac6797a0944f5dbbf3ecd78740e.jpg

工频耐压测试仪概述：

本厂依据《试验变压器国家标准》、行业标准《JB/T9641-1999》自行研制生产的轻型交流、交直流两用油浸式和干式系列变压器，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验，是高压试验中必不可少的重要设备。

工频耐压测试仪产品结构：

本系列轻型高压试验变压器采用单框式铁芯结构。初级绕组绕在铁芯上，高压绕组在外。这种同轴布置有效地减少了漏磁，因而增大了绕组间的耦合。图1所示的油浸式试验变压器外壳制成与器芯配合较佳的八角形结构，整体外观显得美观大方。

工作原理：

本系列轻型高压试验变压器为单相变压器，经操作箱（台）内调压器输出可调的0~200V或0~400V电压至试验变压器的初级绕组，根据电磁感应原理，在次级绕组可获得可调的高电压。单台试验变压器工作接线原理见附图一；高压套管中装有高压硅堆，串接在高压回路中作半波整流。当短路杆将高压硅堆短接时，输出的高压为工频交流。拧出短路杆时输出的高压为直流。

可两台或三台试验变压器串级获得更高电压。试验变压器串级使用接线原理见附图二。串级高压试验变压器有很大的优越性，因为整个装置由几台单台试验变压器组成，单台试验变压器体积小、重量轻，便于运输和安装。它既可串接成高出几倍单台试验变压器的额定电压输出而组合使用，又可分开成几套单台试验变压器单独使用。附图二中，在第一级和第二级的每个单台试验变压器中都有一励磁绕组A1、C1和A2、C2。低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压器I、II、III的输出电压分别是V1、V2、V3 励磁绕组A1、C1给第二级试验变压器的初级绕组供电；第二级试验变压器II的励磁绕组A2、C2给第三级试验变压器III的初级绕组供电。第二级试验变压器II和第三级试验变压器III的箱体对地分别在V1和V1+V2的高电位上，箱体对地是绝缘的，工频交流耐压测试仪工频耐压试验设备I的箱体接地。所以第一级、第二级、第三级试验变压器对地电压分别为V1、V1+V2、V1+V2+V3，其额定容量则分别为3P、2P、1P。

试验变压器主要技术参数（100/150以下）

调压开关 变电站 控制器 陕西商洛供电局在35 kV变电站无人值班改造过程中，陆续出现主变有载调压开关更换调压控制器后，在极限位置时无法可靠动作，针对该类有载调压开关操作过程中，有时出现滑档的异常现象，结合实际情况，进行了总结分析。



1  调压机构



对于35 kV主变压器，有载开关多为复合式结构，即电机、传动机构、开关本体合为一体，没有机构控制箱，远方装有调压控制器。电机电源虽接两相交流电，但电机也是三相异步电机，三相异步电机接两相电源时，如果是静止的电动机，一般不能正常启动且发出嗡嗡声，这是因为电动机通入对称的三相交流电源后会在定子铁芯中产生旋转磁场，但当缺一相电源后，定子铁芯中产生的是单相脉动磁场，它不能使电动机产生启动转矩。至于复合式有载调压机构所用的三相异步电机大多功率很小，一般不超过180 W，加之电机主要是用来弹簧储能，启动负载较小，为了改善启动性能，并便于控制及接线方便，通常在两相交流电源中取任意一相通过补偿电容移相后输出产生“第三相电源”，由于电机电源三相不对称，此时电机定子绕组将产生椭圆形旋转磁场，也可使负载不大的电机正常顺利启动。



2   故障现象



陕西商洛供电局无人值班变电站改造中的旧35 kV变电站，主变压器大多为2000年以前的设备，所配有载开关为复合式结构型，调压控制器也是配套生产的。由于老的调压控制器无法满足远方控制要求，结合设备特点，更换为新型控制器，拆除原有控制器以及外置补偿电容后，出现调压开关到达极限档位后，无法继续正常操作的问题。经检查控制器正常，因此不得不将有载开关进行放油，打开机构顶盖反方向拨动机构，才能继续操作，这给设备的正常运行及远方控制带来不便。



3  机构滑档问题的判断



对于复合式结构的有载开关，一般采用调压控制器来控制升降操作和档位显示以及逐级顺序控制，而有载机构本身只是通过分接位置指示盘提供位置信号(无源接点)，开关分接指示盘，机构部分用以升降操作的逻辑控制。当控制器接收到档位变位信号时，会发出命令停止调压，即完成升/降1档的操作。相反，则是由于控制器故障显示信号在调压过程中有中断现象。如110 kV湘河变电站主变压器有载开关，出现的有载开关滑档问题，现象是由3档升压操作时，直接到5档，且控制器不显示4档，降档操作时，也是由5档直接到3档。对有载开关进行吊芯检查，发现机构内部分接位置，指示盘上指示杆的铜片磨烂，与指示杆的铜片接触不实，恰好 4档时接触不良，造成滑档，更换新的铜片后升降操作正常。
