中试控股技术研究院鲁工为您讲解：有载调压分接开关中性点接地综合参数仪

ZSKC-5000 变压器有载分接开关测试仪

测试YN、Y、△型变压器,阻值不用换算直接显示
可带绕组、不带绕组测量

参考标准：DL/T849.6-2004

ZSKC-5000 变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-5000 变压器有载分接开关测试仪波形分析
1.从上图可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。
2．从上图中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。
3．上图中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。
4． 上图中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。

ZSKC-5000 变压器有载分接开关测试仪技术参数
1、输出电流：1.0A、0.5A、0.2A
2、测量范围：
过渡电阻
0.3Ω～20Ω(1.0A)
5Ω～40Ω(0.5A)
20Ω～100Ω(0.2A)
3、过渡时间：0～320ms
4、开路电压：24V
5、测量精度：过渡电阻：±(5%读数±0.1Ω)
6、过渡时间：±(0.1%读数±0.2ms)
7、采样速率：20kHz
8、存储方式：本机存储
9、外形尺寸：主机：360*290*170 （mm） 线箱：360*290*170（mm）
10、仪器重量：主机6.15KG  线箱4.55KG

ZSKC-5000 变压器有载分接开关测试仪使用条件
环境温度   -10℃～50℃
环境湿度   ≤85%RH
工作电源   AC220V±10%
电源频率   50±1Hz

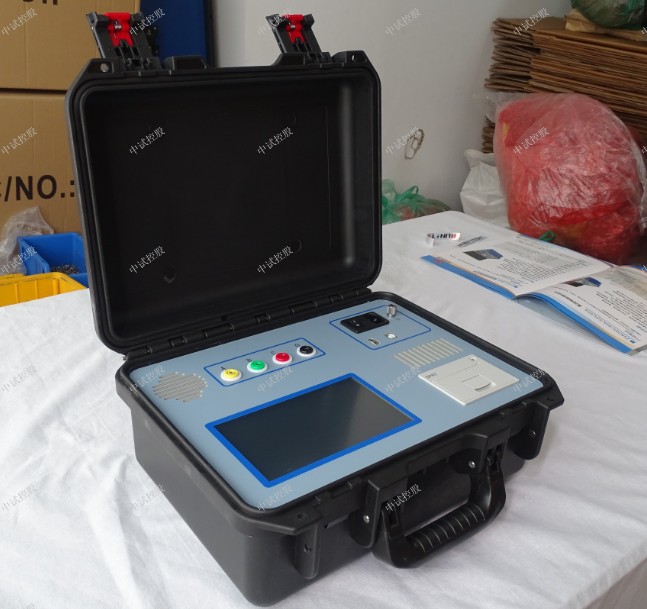

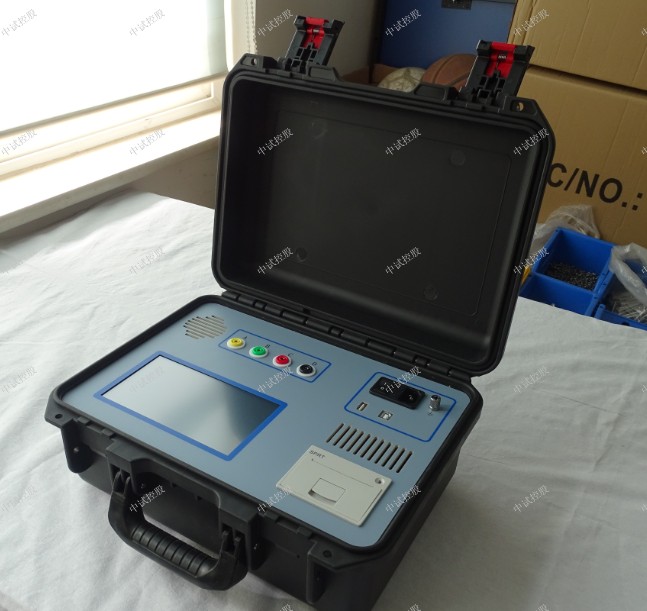

ZSKC-5000 变压器有载分接开关测试仪面板介绍
1.风  扇：排风口。
2.A、B、C、N 分别对应变压器的A、B、C、N。
3.AC220V：整机电源输入口，带有交流插座，保险仓和开关。
4.接地柱：为整机外壳接地用，属保护地。
5.散热孔。
6.232串口
7.USB口
8.打印机：高速打印机，打印测试结果。
9.显示器：7吋高亮液晶显示屏。
10.充电孔

ZSKC-5000 变压器有载分接开关测试仪仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-5000 变压器有载分接开关测试仪

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。

在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。

ZSKC-5000 变压器有载分接开关测试仪测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等,自带串口、USB、选配带电池

◆操作界面：下位机选用5.7″黑白大屏幕触屏，上位机8″彩色液晶屏或CRT显示器，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。

◆字符输入：下位机内置简便的常用字母、数字、符号字符输入键盘。可随时更新、命名开关型号、速度定义及文件名称，上位机可净享WINGDOWS支持汉字输入。

◆定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。

◆录波功能：12路普通金属触通断、6路合阻触头、3（6）路石墨触头、线圈电压、电流；行程、速度时间波形。

◆宽幅打印：下位机内置110mm宽幅高速热敏打印机，上位机内置58mm高速热敏打印机，或安装其他打印机，顶置面板安装、读取直观。数据表单打印美观、波形记录清晰。

◆数据通讯：可采用USB或RS232通讯，配置PC机上位操作软件，可直接使用电脑控制试验并采集更多数据。并在PC上完成更多样化的分析计算。

技术参数

◆结构尺寸：型式：顶开便携式（卧式、车载式尺寸不同）

◆外形尺寸：402mm×286（302）mm×160mm；主机重量：10kg

◆使用环境：环境温度：-10℃～50℃；相对湿度：＜80%

◆工作电源：电压：AC220V±10%；频率：50Hz±5%

◆安全性能：绝缘电阻：＞2MΩ；漏电流：＜3.5mA

介电强度：AC1500V50Hz，1min（电源进线对机壳）

◆直流电源：调整范围：30～250V

◆准确度: ±（1%读数+1个字）

◆负载变化率：≤1%

◆额定电流：20A

◆最大瞬时电流：20A

◆测试通道：时间断口：金属触12路25V，限流100mA

◆合阻触头6路25V，限流100mA

◆石墨触头（选配扩展断口）：下位机3路，配上位机6路

◆位移传感器：1路

◆时间测试：范围：0.1ms～3000ms（上位机PC机数据管理软件可扩展至12s）

◆合阻预时：0-999.9ms

◆准确度：±（0.1%读数+2个字）

◆分辨率：0.1ms

◆合闸电阻：范围：10～10KΩ

◆准确度：±5%读数+1个字（从50Ω～5KΩ）

◆分辨率：1Ω

◆行程测试：范围：0～1000mm

◆准确度：±（1%读数+1个字）

◆分辨率：0.1mm

◆速度特性: 范围：0.01～20.00m/s

◆准确度：±（1%读数+1个字）

◆分辨率：0.01m/s

◆电压特性：范围：12-250V

◆准确度：±（1%读数+1个字）

◆分辨率：1V

◆电流特性：范围：0.1A～20A

◆准确度：±（2%读数+1个字）

◆分辨率：0.01A

◆图形显示：每路0.1ms的数值

◆同步触发：电压：12-250V

电流:0.1-10A(20A)

◆传感器:位移变化

◆断口：信号跳变

 高压开关测试仪是做什么用的？

高压开关测试仪主要用来测试10kv以上的开关的，最常用与高压系统。如高压配电房等、高压设备。有如用摇表来测试电动机的绝缘一样的道理。主要的参数要看对象来定，具体请参照高压进网规程。

ZSGK-9B断路器动特性分析仪特点

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

通用式测速传感器（选配），直线直线传感器，旋转传感器，安装极为方便、简捷。

开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

术语定义

分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。

同相同期：同相之中，分（合）闸时间最大与最小之差。

相间同期：三相之中，分（合）闸时间最大与最小之差。

平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%, 取中间80%，动触头运动的行程与时间之比。

最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。

刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中.

 断路器开关上的辅助开关的具体作用与运行方式

断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。

?

电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器。

辅助开关是主开关的一部分，配置于高压或中压断路器、隔离开关等电力设备中作为二次控制回路的分闸、合闸、信号控制以及联锁保护作用，同时也可以作为组合开关和转换开关使用。辅助开关之所以名称里面有“辅助”两个字，是因为它不是独立的一个开关，它在操控系统中是一个辅助性的分断、接通、联锁功能实现的载体。
