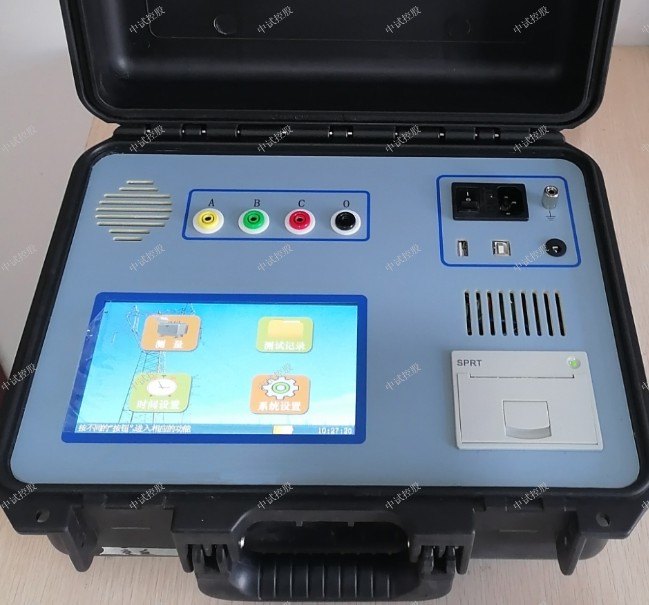

ZSKC-5000 变压器有载分接开关测试仪

测试YN、Y、△型变压器,阻值不用换算直接显示
可带绕组、不带绕组测量

ZSKC-5000 变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

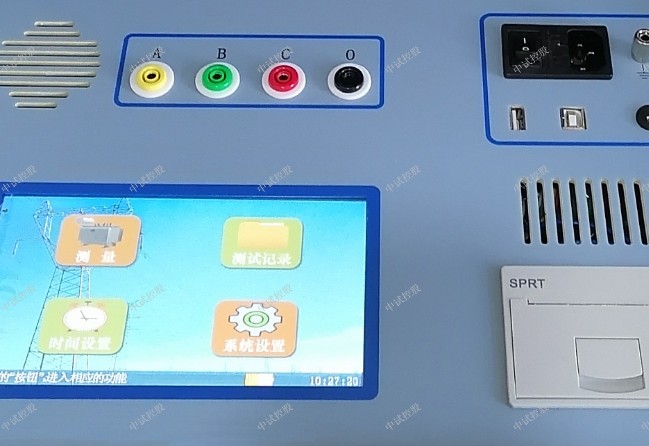

ZSKC-5000 变压器有载分接开关测试仪系统设置界面
在系统设置界面设置系统变量，如下图：
滤波设置：设置测试波形的滤波级别，0-60，预置30；数字越大，滤波能力越强，当波形不太好时，建议加大滤波值。
背光设置：液晶背光，10-64；
仪器简介：仪器介绍；
时间设置界面
按时钟图标，弹出时间设置键盘，设置时间。
开关动作原理及波形分析
开关动作原理：
分接开关按照a-g的顺序依次动作，正常动作生成如下图所示标准波形：
R0：线圈电阻和测试线电阻
R1：过渡电阻1
R2：过渡电阻2
T0：三相同期性，（以最早检测到切换的相为基准）
T1：过渡电阻1运行时间
T2：桥接时间
T3：过渡电阻2运行时间
T4：过渡时间

ZSKC-5000 变压器有载分接开关测试仪技术参数
1、输出电流：1.0A、0.5A、0.2A
2、测量范围：
过渡电阻
0.3Ω～20Ω(1.0A)
5Ω～40Ω(0.5A)
20Ω～100Ω(0.2A)
3、过渡时间：0～320ms
4、开路电压：24V
5、测量精度：过渡电阻：±(5%读数±0.1Ω)
6、过渡时间：±(0.1%读数±0.2ms)
7、采样速率：20kHz
8、存储方式：本机存储
9、外形尺寸：主机：360*290*170 （mm） 线箱：360*290*170（mm）
10、仪器重量：主机6.15KG  线箱4.55KG
ZSKC-5000 变压器有载分接开关测试仪操作说明

操作时需注意事项：
? 使用前，仪器的接地端子必须接好地线。
? 测试过程中，不允许拆除测试线。
? 带绕组测试时，变压器的非测试端应三相短路接地。
? 对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面的氧化层及杂质。
（1）带绕组测试方法
1．拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上。下图为不同类型变压器接线方式：
2．确认以上接线无误后，开机，仪器自检后进入设置界面，如下图：
按测量进入以下界面，如下图
名称：试品名称（最长可输入16个汉字）
换挡方向：设置向上换挡，还是向下换挡
测量相数：设置单相测量、三相测量
接线类型：设置YN型、Y型、△型
充电电流：选择0.2A、0.5A、1.0A  三个个电流档位
测量范围：1.0A（1Ω～20Ω）
0.5A（5Ω～40Ω）
0.2A（20Ω～100Ω）
档位：00-95

ZSKC-5000 变压器有载分接开关测试仪仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-5000 变压器有载分接开关测试仪

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。

在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。

ZSKC-5000 变压器有载分接开关测试仪测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等,自带串口、USB、选配带电池

a 触头迅速打开

b  迅速提高电弧电压

c 使最终的电弧电压值高

d 快速的介质强度恢复。

常用的限流技术分三类:

1) 人工零点法。利用电弧去产生人工零点,使得弧隙中的电流为零,从而使电弧熄灭。

2) 提高电弧静态伏—安特性法。通常采用去离子栅法、绝缘栅法、窄缝法及VJC法等。去离子栅法就是利用金属栅片把电弧分割成若干个互相串联的短弧,利用短弧的压降来提高电弧电压而使电弧熄灭;绝缘栅法:即栅片是绝缘的,其作用是导出电弧的热量,以提高电弧的弧柱压,同时,栅片将电弧分割成若干段的短弧,每一栅片就是短弧的电极,同时产生许多个阳极压降和阴极压降,对直流电弧而言,利用近极处的电弧电压降加弧柱的电压降一起灭弧;窄缝法,通常采用多重窄缝,这样,可以减少电弧进入上部窄缝的阻力,因而在驱动电弧运动的电磁力给定时,可以采用比单窄缝灭弧室更小的缝隙,一方面可将电弧直径压缩,使电弧同缝隙壁紧密接触;另一方面,也使电弧面积增加,长度增长,这些都进一步加强了冷却和去游离的作用,使电弧熄灭;VJC法主要是在电极的四周覆盖一定厚度的绝缘物或高电阻金属材料,从而对电弧弧柱进行控制,以达到升高电弧电压的目的。固体绝缘屏幕法是利用一固体绝缘屏幕快速插入到分断故障电流的触头中,使触头间燃烧的电弧被屏幕隔开而迅速熄灭。以上这些方法通常综合使用,如VJC及多窄缝法,以取得更好的限流分断的效果。

3)提高触头分断速度法。通常利用巨大的断开弹簧或其他加速装置将触头拉开,或利用储能的电容器对斥力线圈放电在铝盘中感应出涡流来产生巨大电动斥力,将动触头打开,与此同时,尽量加快脱扣器的动作及机构的动作,以达到高速分断的目的,这样,分离时所需时间越小,则限流作用就越大。在六十年代,电力电子器件就被引入到电器中。现在,已有无触头的晶闸管断路器、触头—晶闸管并联的混合式断路器在某些国家得到开发、并有一定程度的应用,但由于电力电子器件存在导通压降大造成的能耗高、分断电器不能形成间隙绝缘距离、过载能力差、工作参数缺乏相应的各个电压等级以及费用高,这些使其构成的无触点电器不能大量应用。当然,无触点电器本身具有操作率高、开关速度快、控制功率小、噪音低、寿命长的特点,适合某些特殊的工作场合使用。在限流中,主要采用带触头的混合式,如触头—晶闸管并联的混合式断路器,具有触头正常导通时压降能耗小的特点,再利用电力电子器件的开断时间短的特点,进一步缩短电流的开断时间,从而实现限流分断。在断路器设计中,使用电力电子器件,主要要考虑器件的电流和电压的参数。早期使用晶闸管,但它不能自关断,需要换流关断,造成电器的体积增大。目前,通常考虑自关断的器件,如IGBT（绝缘栅双极晶体管）,GTO（可关断晶体管）等。

2.  高压限流型熔断器与低分断能力电器之间的选择性配合。在这种使用情况下，限流型熔断器在大故障电流下动作，低分断能力电器之间只能分断它所允许分断的小电流，因此需要根据两者不同的时间-电流曲线配合实现。1/以曲线相交点为分界，限流型熔断器承担大故障电流分断，其他电器承担正常电流和小故障电流开断。2/如果其他电器不随熔断器撞击器联锁脱扣，则相交点必须大于高压限流型熔断器的最小动作电流。3/曲线相交点电流必须小于其他电器的开断能力。4/当用高压限流型熔断器开断电路时，其他电器必须具有足够通过短路电流和关合短路电流的能力（校验该电器的热稳定、动稳定对应采用其开断电流、关合电流），这些能力应与高压限流型熔断器截止电流和I2t值相适应。5/如果其他电器随熔断器撞击器联锁脱扣，例如负荷开关，则要求负荷开关允许的转移电流值大于熔断器的最大转移电流值。
