中试控股技术研究院鲁工为您讲解：变压器有载调压开关过渡波形电气性能测量仪

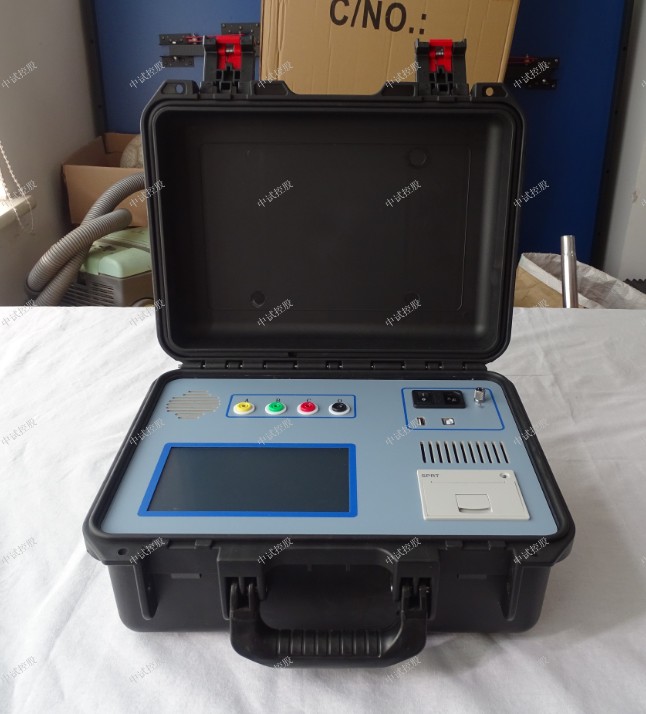

ZSKC-5000 变压器有载分接开关测试仪

测试YN、Y、△型变压器,阻值不用换算直接显示
可带绕组、不带绕组测量

ZSKC-5000 变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-5000 变压器有载分接开关测试仪波形分析
1.从上图可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。
2．从上图中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。
3．上图中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。
4． 上图中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。

ZSKC-5000 变压器有载分接开关测试仪技术参数
输出电流   1.0A、0.5A、0.2A
测量范围   过渡电阻：0.3Ω～20Ω(1.0A)   5Ω～40Ω(0.5A)
20Ω～100Ω(0.2A)
   过渡时间：0～320ms
    开路电压   24V
测量精度   过渡电阻：±(5%读数±0.1Ω)
   过渡时间：±(0.1%读数±0.2ms)
采样速率   20kHz
存储方式   本机存储
外形尺寸   主机360*290*170（mm）线箱360*290*170（mm）
仪器重量   主机6.4KG  线箱4.55KG
四、使用条件
环境温度   -10℃～50℃
环境湿度   ≤85%RH
工作电源   AC220V±10%
电源频率   50±1Hz

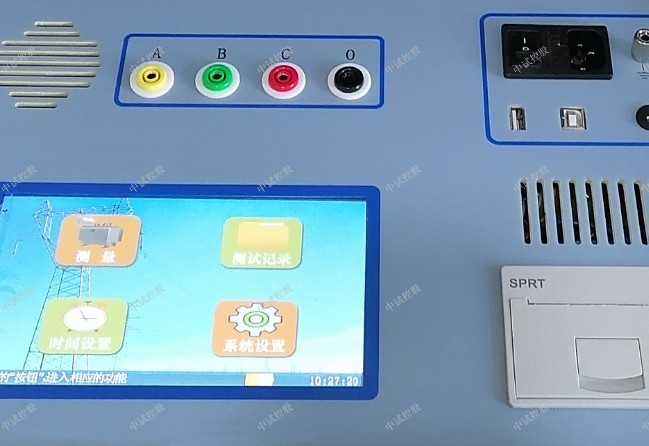

ZSKC-5000 变压器有载分接开关测试仪面板介绍
图5.1  面板图
1.风  扇：排风口。
2.A、B、C、N 分别对应变压器的A、B、C、N。
3.AC220V：整机电源输入口，带有交流插座，保险仓和开关。
4.接地柱：为整机外壳接地用，属保护地。
5.散热孔。
6.232串口
7.USB口
8.打印机：高速打印机，打印测试结果。
9.显示器：7吋高亮液晶显示屏。
10.充电孔

触发电阻：预判要测试的过渡电阻值，选择合适的触发电阻，为了测量精确尽量使触发电阻值为过渡电阻值的1/2左右 。
点击相应的输入框，修改相应的项目，设置完毕后，按“开始测试”，进入测试状态，
屏幕显示如图下图：
三条曲线会根据测试数据进行变化。因为仪器对绕组和开关有一个充电的过程，所以曲线会从小到大变化，待三相曲线都稳定后，按下“开始测试”，此时可手动或电动操作机构（请在开始测量后的两分钟内切换开关，为了保护设备，每一次测量输出电流持续时间是2分钟，超过两分钟，自动停止输出，并切换回参数设置界面），动作完毕后，液晶屏自动显示出动作波形，按屏幕下方的按钮，可以调节曲线的放大倍数、向左向右移动，方便查看波形。
按下一档位：自动切换到下一档位，按“开始测量”，开始新的测试；
向上换挡：按“向上换挡”切换成向下换挡，反之一样；这样不用退回到参数设置界面再进行设置

ZSKC-5000 变压器有载分接开关测试仪仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-5000 变压器有载分接开关测试仪

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。

在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。

ZSKC-5000 变压器有载分接开关测试仪测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等,自带串口、USB、选配带电池
