中试控股技术研究院鲁工为您讲解：变压器有载分接开关三相同期性电气性能测量仪

ZSKC-5000 变压器有载分接开关测试仪

测试YN、Y、△型变压器,阻值不用换算直接显示
可带绕组、不带绕组测量

ZSKC-5000 变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-5000 变压器有载分接开关测试仪波形分析
1.从上图可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。
2．从上图中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。
3．上图中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。
4． 上图中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。

ZSKC-5000 变压器有载分接开关测试仪变压器接线方式：

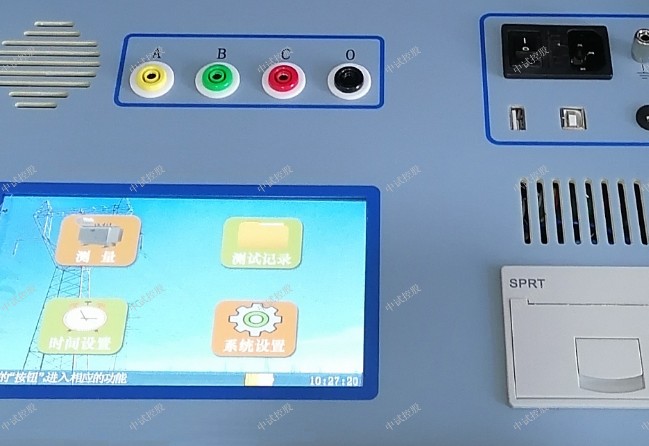

确认以上接线无误后，开机，仪器自检后进入设置界面，如下图：
按测量进入以下界面，如下图
名称：试品名称（最长可输入16个汉字）
换挡方向：设置向上换挡，还是向下换挡
测量相数：设置单相测量、三相测量
接线类型：设置YN型、Y型、△型
充电电流：选择0.2A、0.5A、1.0A  三个个电流档位
测量范围：1.0A（1Ω～20Ω）
0.5A（5Ω～40Ω）
0.2A（20Ω～100Ω）
档位：00-95

ZSKC-5000 变压器有载分接开关测试仪技术参数
1、输出电流：1.0A、0.5A、0.2A
2、测量范围：
过渡电阻
0.3Ω～20Ω(1.0A)
5Ω～40Ω(0.5A)
20Ω～100Ω(0.2A)
3、过渡时间：0～320ms
4、开路电压：24V
5、测量精度：过渡电阻：±(5%读数±0.1Ω)
6、过渡时间：±(0.1%读数±0.2ms)
7、采样速率：20kHz
8、存储方式：本机存储
9、外形尺寸：主机：360*290*170 （mm） 线箱：360*290*170（mm）
10、仪器重量：主机6.15KG  线箱4.55KG

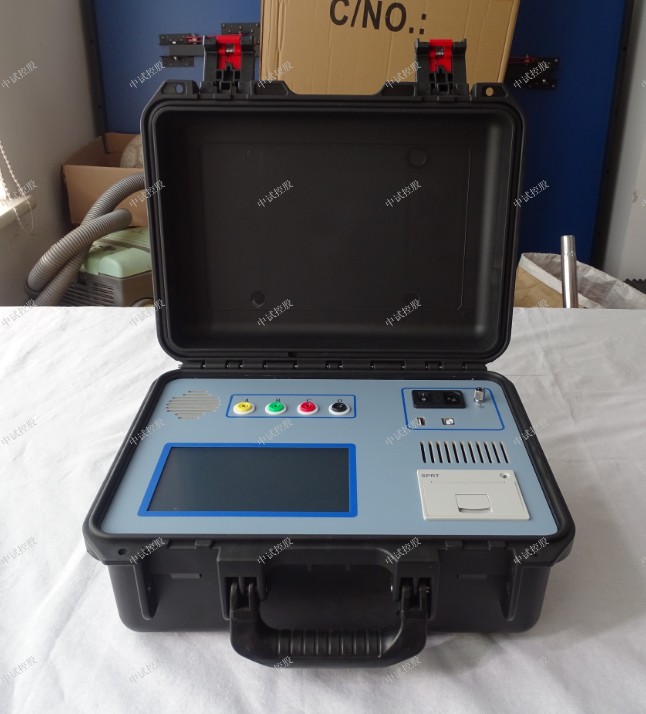

ZSKC-5000 变压器有载分接开关测试仪仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-5000 变压器有载分接开关测试仪

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。

在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。

ZSKC-5000 变压器有载分接开关测试仪测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等,自带串口、USB、选配带电池
