中试控股技术研究院鲁工为您讲解：变压器有载分接开关过渡波形电气性能测量仪

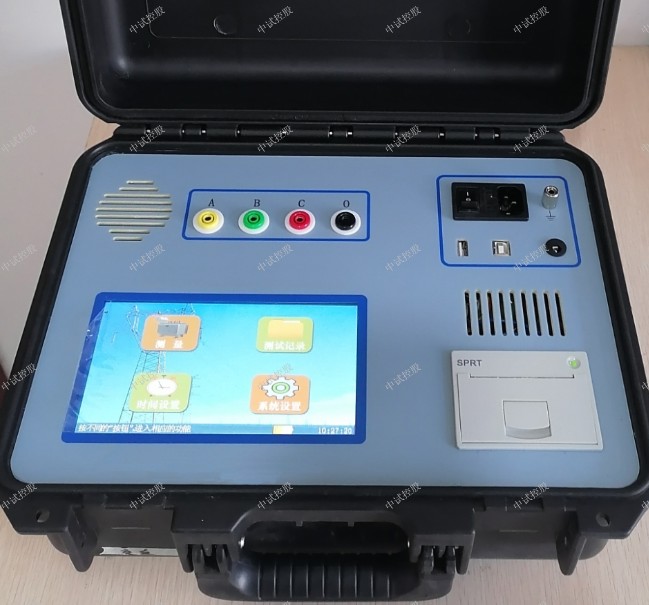

ZSKC-5000 变压器有载分接开关测试仪

测试YN、Y、△型变压器,阻值不用换算直接显示
可带绕组、不带绕组测量

ZSKC-5000 变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-5000 变压器有载分接开关测试仪系统设置界面
在系统设置界面设置系统变量，如下图：
滤波设置：设置测试波形的滤波级别，0-60，预置30；数字越大，滤波能力越强，当波形不太好时，建议加大滤波值。
背光设置：液晶背光，10-64；
仪器简介：仪器介绍；
时间设置界面
按时钟图标，弹出时间设置键盘，设置时间。
开关动作原理及波形分析
开关动作原理：
分接开关按照a-g的顺序依次动作，正常动作生成如下图所示标准波形：
R0：线圈电阻和测试线电阻
R1：过渡电阻1
R2：过渡电阻2
T0：三相同期性，（以最早检测到切换的相为基准）
T1：过渡电阻1运行时间
T2：桥接时间
T3：过渡电阻2运行时间
T4：过渡时间

ZSKC-5000 变压器有载分接开关测试仪技术参数
1、输出电流：1.0A、0.5A、0.2A
2、测量范围：
过渡电阻
0.3Ω～20Ω(1.0A)
5Ω～40Ω(0.5A)
20Ω～100Ω(0.2A)
3、过渡时间：0～320ms
4、开路电压：24V
5、测量精度：过渡电阻：±(5%读数±0.1Ω)
6、过渡时间：±(0.1%读数±0.2ms)
7、采样速率：20kHz
8、存储方式：本机存储
9、外形尺寸：主机：360*290*170 （mm） 线箱：360*290*170（mm）
10、仪器重量：主机6.15KG  线箱4.55KG
ZSKC-5000 变压器有载分接开关测试仪操作说明

操作时需注意事项：
? 使用前，仪器的接地端子必须接好地线。
? 测试过程中，不允许拆除测试线。
? 带绕组测试时，变压器的非测试端应三相短路接地。
? 对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面的氧化层及杂质。
（1）带绕组测试方法
1．拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上。下图为不同类型变压器接线方式：

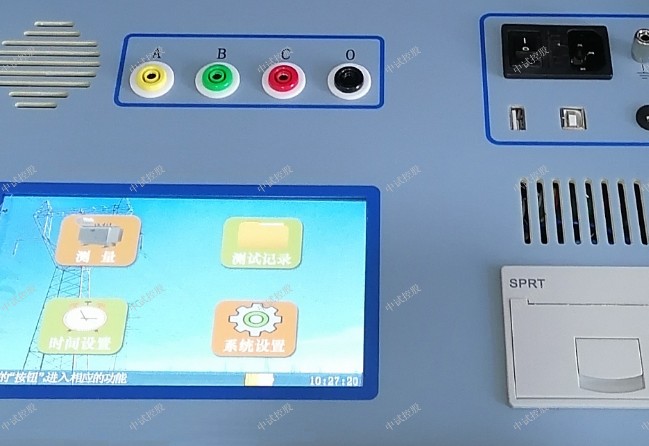

2．确认以上接线无误后，开机，仪器自检后进入设置界面，如下图：
按测量进入以下界面，如下图
名称：试品名称（最长可输入16个汉字）
换挡方向：设置向上换挡，还是向下换挡
测量相数：设置单相测量、三相测量
接线类型：设置YN型、Y型、△型
充电电流：选择0.2A、0.5A、1.0A  三个个电流档位
测量范围：1.0A（1Ω～20Ω）
0.5A（5Ω～40Ω）
0.2A（20Ω～100Ω）
档位：00-95

ZSKC-5000 变压器有载分接开关测试仪仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-5000 变压器有载分接开关测试仪

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。

在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。

ZSKC-5000 变压器有载分接开关测试仪测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等,自带串口、USB、选配带电池
