ZSKC-4000变压器有载分接开关测试仪

测试电流：1A、0.5A、0.3A三档可选
可测量过渡时间、过度电阻、过渡波形、三相同期性

ZSKC-4000变压器有载分接开关测试仪是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

为此，我公司成功的研制了ZSKC-4000 变压器有载分接开关特性测试仪器，该仪器主要用于测量有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-4000变压器有载分接开关测试仪技术指标

输出电流 1A、0.5A、0.3A
测量范围 过渡电阻 1.0A挡  1.0Ω～20Ω
0.5A挡  5.0Ω～40Ω
0.3A挡6.0Ω～60Ω
过渡时间 0.1ms～300ms
准 确 度 过渡电阻 ±(读数×5%+0.1Ω) 过渡时间 ±1ms
分 辨 率 过渡电阻 0.01Ω 过渡时间 0.1ms
使用条件及外形
工作电源 AC220±10% 电源频率 50/60Hz
使用温度 -10℃～50℃ 相对湿度 ≤90%，不结露
主机重量 4.7kg (不含测试线) 主机尺寸 325mm×225mm×125mm
使用温度 -10℃～50℃ 相对湿度 ≤90%，不结露

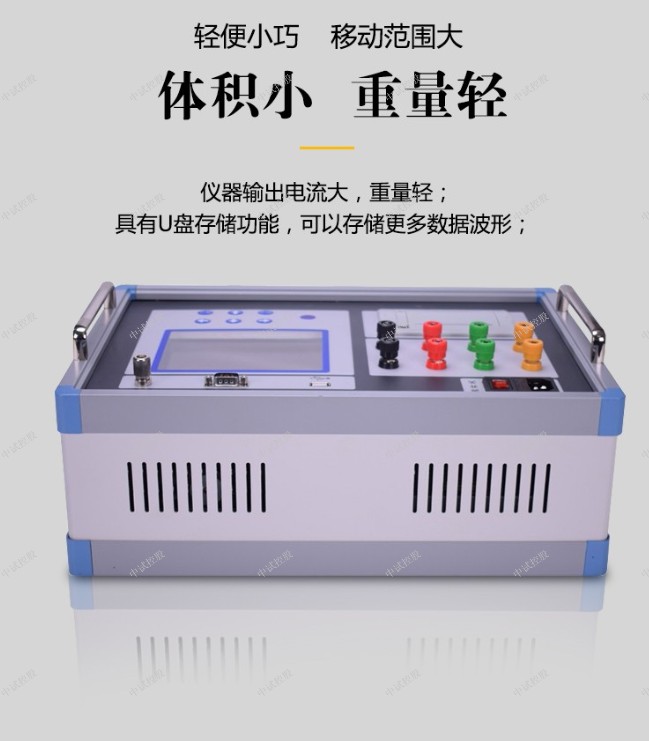

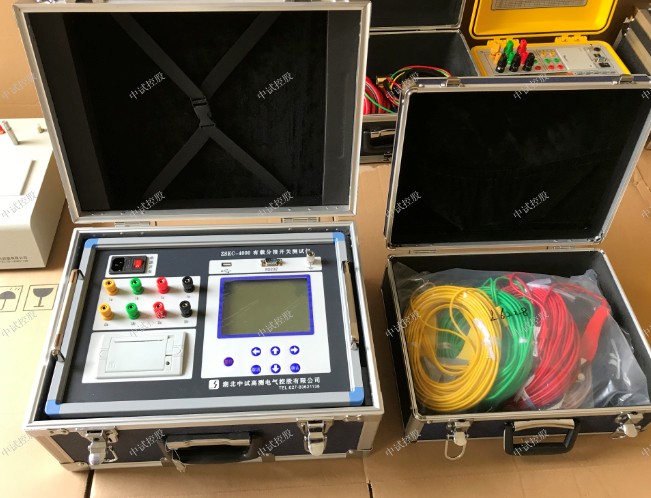

ZSKC-4000变压器有载分接开关测试仪产品外观
1.电容触摸屏。
显示尺寸7寸；分辨率1024×600。
2.配合仪器操作的控制旋钮。
可代替触摸屏对仪器进行全部操作；左右旋转移动光标或修改数据，按下后执行当前操作。
3.接线端子。
连接变压器的高压侧。
4.三合一电源插座。
插入仪器配套的三芯电源线，接交流220V市电电源后给仪器供电；保险管座与插座一体，保险管规格为250V/2A，尺寸φ5mm×20mm，应使用相同规格的保险管。
5.接地端子。
仪器必须可靠接地；现场接地点可能有油漆或锈蚀，必须清除干净。
6.优盘接口。
外接优盘用，用来存储测试数据；请使用FAT或FAT32格式的U盘；在存储过程中，严禁拨出优盘。
7.打印机。
打印测试结果。
ZSKC-4000变压器有载分接开关测试仪操作说明

操作时需注意事项：
使用前，仪器的接地端子必须接好地线。
测试过程中，不允许拆除测试线。
带绕组测试时，变压器的非测试端应三相短路接地。
对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面的氧化层及杂质。

ZSKC-4000变压器有载分接开关测试仪智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-4000变压器有载分接开关测试仪

ZSKC-4000变压器有载分接开关测试仪

有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

为此，我公司成功的研制了本测试仪器，该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。
