中试控股技术研究院鲁工为您讲解：无线互感器二次压降及负荷在线测试系统

ZSPT-3000W无线二次压降及负荷测试仪

参考标准：GB50150-2006

简易读懂：无线二次压降及负荷测试仪可以做什么?

无线二次压降及负荷测试仪：全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪，不用再铺设很长的电压测试电缆，在很大程度上避免了PT二次短路事故的发生。为变电站的安全运行创造了良好的条件。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-3000W无线二次压降及负荷测试仪

有文献指出，电压互感器装置在变电设备现场，二次电压需要通过几十米至几百米的电缆及各种辅助接点接到控制室，供继电保护、自动装置、测量仪表的电压线圈及电压回路。这些负载的大小，决定了二次回路电流的大小。

由于二次回路电缆导线和各种辅助接点直流电阻的存在，在电缆两端产生了电压降，使负载端电压低于PT端电压 U伏，产生了幅值(变比)和相角误差。其误差大小决定于二次回路直流电阻大小，负载大小(二次电流大小)、性质(负载功率因数)及其连接方式。

注意事项
1．为了达到最高的测试精度，请在使用前要加电预热20分钟。
2．测量接线一定要严格按说明书操作。
3．测试之前一定要认真检查接线是否正确。
4．最好使用有地线的电源插座。
5．不能在电压和电流过量限的情况下工作。
6．钳形电流互感器要保持钳口的清洁，避免因影响钳子的测试精度。
7．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。
8．仪器最好等用完电后再进行充电，充电时间最好在6小时以上。
9．在测量过程中一定不要直接接触被测线路的金属部分，以避免被电ji伤。

在电力系统中，互感器是一种较为特殊的变压器，通常情况下，互感器主要包括两大类，其一是电压互感器，其二是电流互感器。

其中，对于电压互感器来说，其主要是运用了电磁感应现象的原理进行了相应的制作，在运行的过程中可以将一次回路的高电压与大电流转变为二次回路的低电压与小电流，从而在一定程度上保障了电力系统的安全性，对电力系统的正常运行具有极其重要的作用。

通常情况下，在允许的电压范围内，人们应避免电压互感器短路现象的发生。而对于电流互感器来说，主要在一定程度上实现了电流幅值的变化，在运行的过程中主要是采用了楞次定律，进而通过在额定电压的运行下使电流逐渐由大变小。

当前，在现代社会的发展过程中，电压互感器和电流互感器在整个电力系统中都得到了广泛的应用与发展。

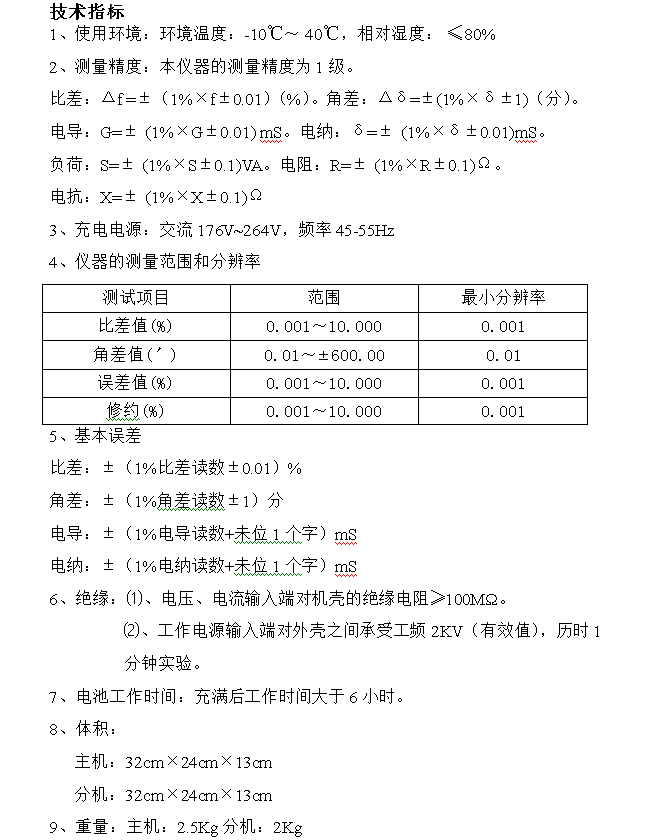

ZSPT-3000W无线二次压降及负荷测试仪技术指标
1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
比差：Δf =±（1%×f±0.01）（%）
角差：Δδ=±(1%×δ±1)（分）
电导：G=± (1%×G±0.01) mS
电纳：δ=± (1%×δ±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R±0.1)Ω
电抗：X=± (1%×X±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目 范围 最小分辨率
比差值(%) 0.001～10.000 0.001
角差值(ˊ) 0.01～±600.00 0.01
误差值(%) 0.001～10.000 0.001
修约(%) 0.001～10.000 0.001
5、基本误差
比差：±（1%比差读数±0.01）%
角差：±（1%角差读数±1）分
电导：±（1%电导读数+未位1个字）mS
电纳：±（1%电纳读数+未位1个字）mS
6、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
7、电池工作时间：充满后工作时间大于6小时。
8、体积：
主机：32cm×24cm×13cm
分机：32cm×24cm×13cm
9、重量：
主机：2.5Kg
分机：2Kg

它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

无线二次压降及负荷测试仪：它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

中试控股无线二次压降及负荷测试仪能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。

中试控股践行“精细制造，深耕技术”产出无线二次压降及负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
