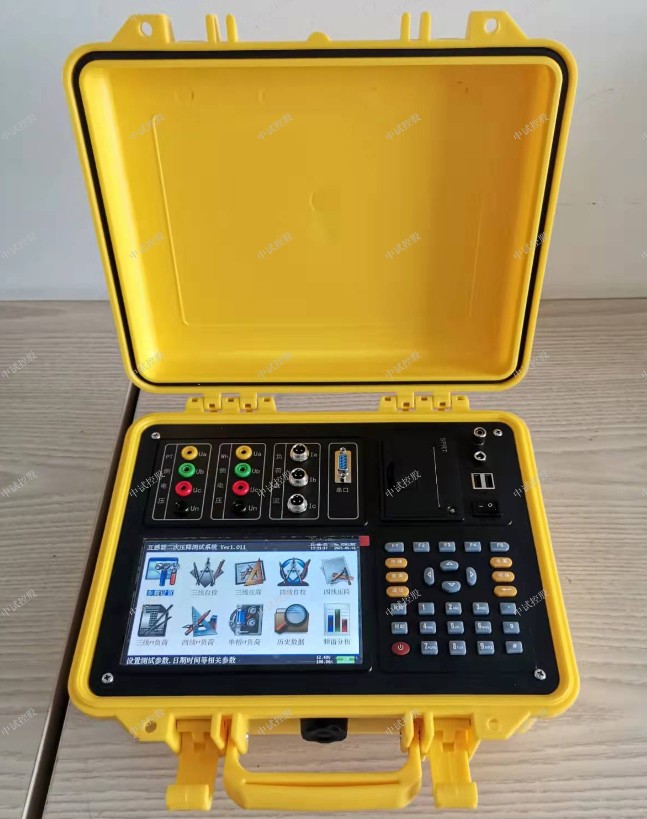

ZSPT-3000W无线二次压降及负荷测试仪

参考标准：GB50150-2006

简易读懂：无线二次压降及负荷测试仪可以做什么?

无线二次压降及负荷测试仪：全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪，不用再铺设很长的电压测试电缆，在很大程度上避免了PT二次短路事故的发生。为变电站的安全运行创造了良好的条件。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

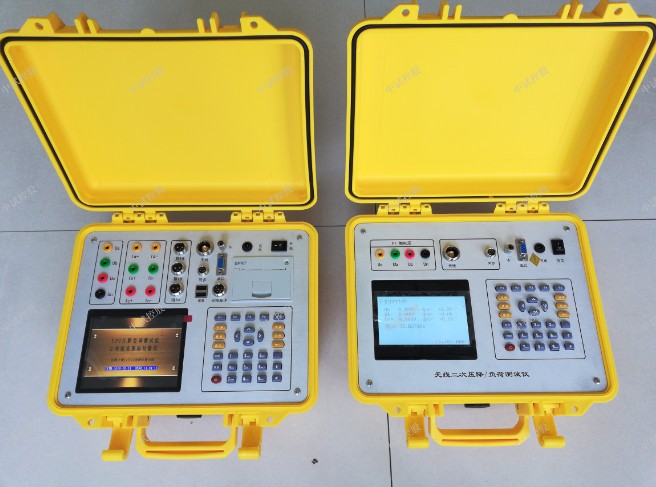

ZSPT-3000W无线二次压降及负荷测试仪

注意事项
1．为了达到最高的测试精度，请在使用前要加电预热20分钟。
2．测量接线一定要严格按说明书操作。
3．测试之前一定要认真检查接线是否正确。
4．最好使用有地线的电源插座。
5．不能在电压和电流过量限的情况下工作。
6．钳形电流互感器要保持钳口的清洁，避免因影响钳子的测试精度。
7．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。
8．仪器最好等用完电后再进行充电，充电时间最好在6小时以上。
9．在测量过程中一定不要直接接触被测线路的金属部分，以避免被电ji伤。

上传数据界面：
此界面用来将仪器内存中所保存的各项测试数据上传到计算机，进行后台统一管理。
如图十一所示：
图十一 上传数据
10．结果查询界面：
此界面用来查阅仪器内存中所保存的各项测试数据，可打印。
如图十二所示：
图十二 记录查询
此屏显示出已存储的压降测试结果，首先，显示当前记录在内存占的条数，记录保存时的日期、时间；然后就是具体的测试数据。
按“上下”键可以切换上一条或下一条记录。
按“F3”键可将所有内存清空。
按“F5”键可将当前记录打印出来。
11．参量测试界面：
此界面用来对各项电参量进行测试。如图十三所示：
图十三 参量测试
包括三相的电压、电流、功率因数、相角、有功功率、无功功率、视在功率；还可以显示各相电参量的波形图，做为简单的示波器使用；直接绘制六角图，方便用户进行接线检查和判断；在此界面内通过按“切换”键能改变三相三线和三相四线接线方式。
按“F1”键可将当前测试数据锁定，不再刷新，方便用户读取数据；
按“上下”键可以切换波形显示区域的通道（在UaIa、UbIb、UcIC、全部通道之间切换）；
按“F5”键可将当前数据打印出来。
12．谐波分析界面：
此屏用来对被测装置的谐波含量进行测试；如图十四所示：
图十四 谐波分析
图中以柱状图的形式显示出某个参量的各次谐波含量（1－50次），同时还以数值的形式显示出来。
ZSPT-3000W无线二次压降及负荷测试仪技术指标
1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
比差：Δf =±（1%×f±0.01）（%）
角差：Δδ=±(1%×δ±1)（分）
电导：G=± (1%×G±0.01) mS
电纳：δ=± (1%×δ±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R±0.1)Ω
电抗：X=± (1%×X±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目 范围 最小分辨率
比差值(%) 0.001～10.000 0.001
角差值(ˊ) 0.01～±600.00 0.01
误差值(%) 0.001～10.000 0.001
修约(%) 0.001～10.000 0.001
5、基本误差
比差：±（1%比差读数±0.01）%
角差：±（1%角差读数±1）分
电导：±（1%电导读数+未位1个字）mS
电纳：±（1%电纳读数+未位1个字）mS
6、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
7、电池工作时间：充满后工作时间大于6小时。
8、体积：
主机：32cm×24cm×13cm
分机：32cm×24cm×13cm
9、重量：
主机：2.5Kg
分机：2Kg

每年当春秋阴雨季节或天气潮湿、有大雾时，中控室就会经常发出单相接地或电压降低信号，经值班人员切换电压表，有一相或两相电压指示下降，另两相或一相电压指示值不变，报告梯调请电气二次班前来处理。电气二次人员对二次回路及继电保护触点进行了打磨，对保护的继电器进行了整定，均未发现异常。经多方查找，发现3 5 K V母线电压互感器的二次接线的线头长年老化，有放电的痕迹。经分析，这种户外式电压互感器的二次接线引出端比较短，二次配线时所留线头端子比较短。一般正常运行时，由于北方气候干燥，常年少雨、灰尘大，空气中的污物比较多。当天气是阴雨或潮湿时，就会在电压互感器的二次接线表面形成一个导电层构成回路，致使电压互感器的二次侧发生单相接地或电压降低。但这不是真正线路上的接地和短路，只是二次回路保护误发信号，造成故障，影响了二次回路的稳定运行，造成一定的经济损失。

它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

无线二次压降及负荷测试仪：它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

中试控股无线二次压降及负荷测试仪能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。

中试控股践行“精细制造，深耕技术”产出无线二次压降及负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
