中试控股技术研究院鲁工为您讲解：全自动互感器二次负荷仪

ZSPT-3000W无线二次压降及负荷测试仪

参考标准：GB50150-2006

简易读懂：无线二次压降及负荷测试仪可以做什么?

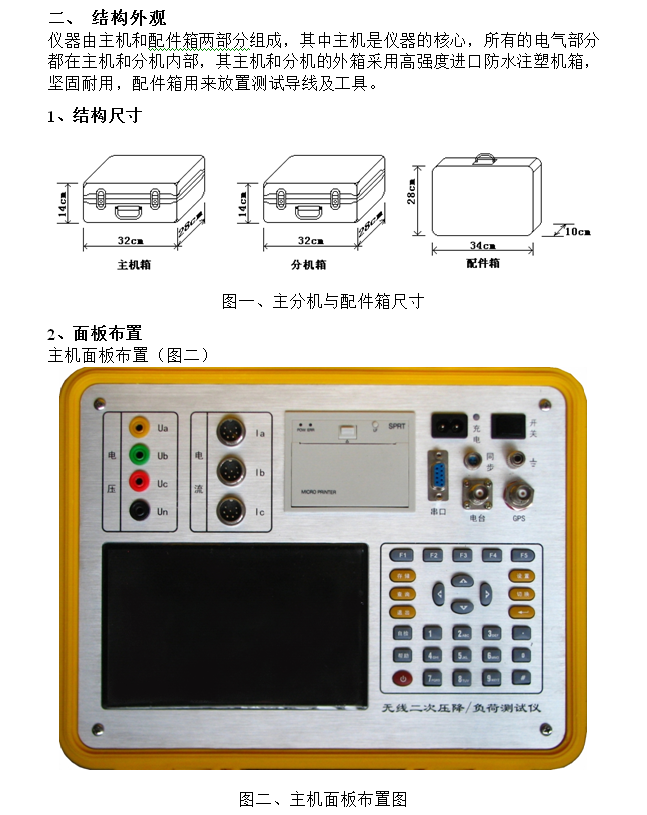

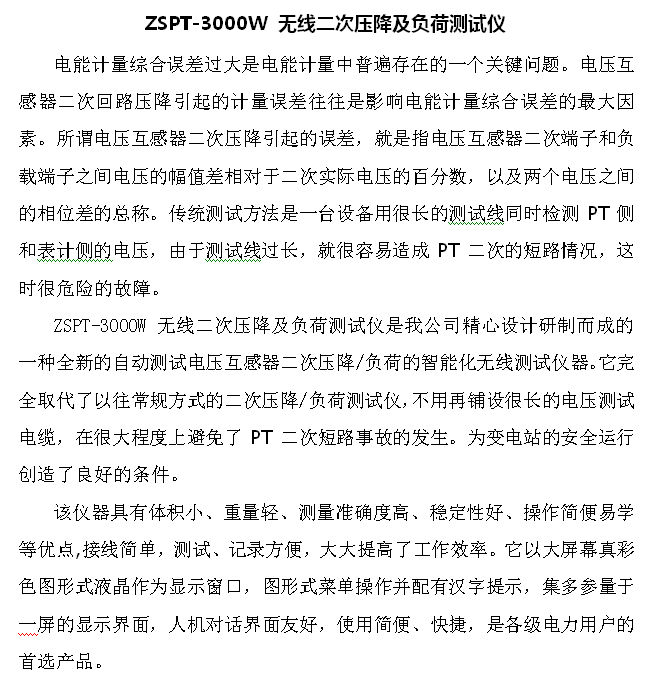

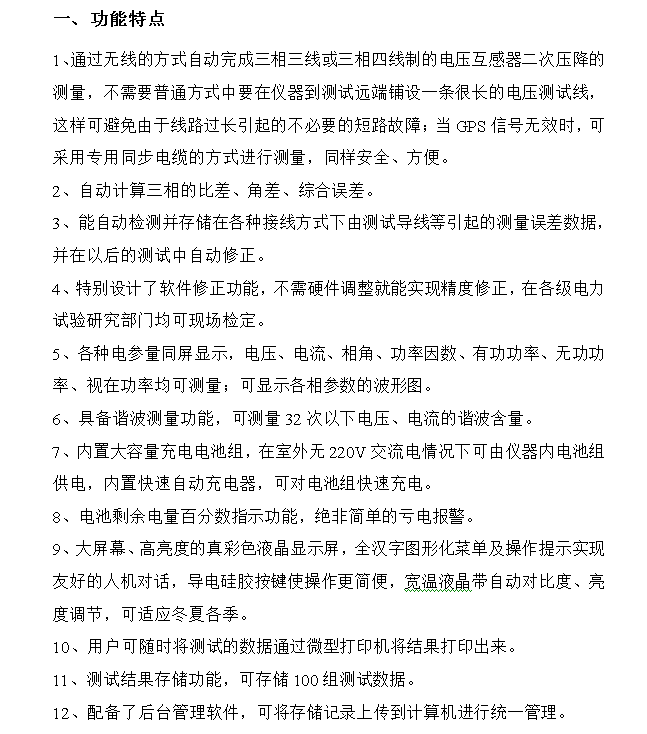

无线二次压降及负荷测试仪：全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪，不用再铺设很长的电压测试电缆，在很大程度上避免了PT二次短路事故的发生。为变电站的安全运行创造了良好的条件。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-3000W无线二次压降及负荷测试仪 使用方法
1．无线三线自校方法：
在测试之前，为了保证测量数据的准确性，最好每次都要进行仪器的自校，方法为： 主机和分机的Ua、Un、Uc电压端子同时接到PT侧的A、B、C相电压线上；主分机的端子要一一对应，但请注意：B相电压要接到主机和分机黑色的Un端子。如图十九所示：
图十九
将电台天线和GPS天线都接到相应接口。电台天线放置在尽量高的位置。GPS天线一定要放到户外，且正上方不能有任何的遮盖，否则会影响GPS信号的接收。
首先，主机和分机都进入GPS状态屏，观察GPS信号的质量，当主机、分机的跟踪卫星定位方式为2D或3D时，方可正常测试。
分机选择“GPS测试”，主机选择“三线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动停止。
按“自检”键可将仪器根据目前的状态校准。
2．无线三线压降测试方法：
将分机放在PT侧，主机放在Wh侧，同时测量两侧的电压（主机、分机电压信号按照图二十所示接线）。
PT侧A、B、C相电压线分别接到分机的Ua、Un、Uc电压端子上；
Wh侧A、B、C相电压线分别接到主机的Ua、Un、Uc电压端子上。
请注意：B相电压要接到黑色的Un端子。
图二十
将电台天线和GPS天线都接到相应接口。电台天线放置在尽量高的位置。GPS天线一定要放到户外，且正上方不能有任何的遮盖，否则会影响GPS信号的接收。
首先，主机和分机都进入GPS状态屏，观察GPS信号的质量，当主机、分机的跟踪卫星定位方式为2D或3D时，方可正常测试。
分机选择“GPS测试”，主机选择“三线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动结束。
可选择将测试结果打印出来，或保存在内存中。
3．无线四线自校方法：
按照图二十一接线：
图二十一
将电台天线和GPS天线都接到相应接口。电台天线放置在尽量高的位置。GPS天线一定要放到户外，且正上方不能有任何的遮盖，否则会影响GPS信号的接收。
首先，主机和分机都进入GPS状态屏，观察GPS信号的质量，当主机、分机的跟踪卫星定位方式为2D或3D时，方可正常测试。
分机选择“GPS测试”，主机选择“四线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动停止。
按“自检”键可将仪器根据目前的状态校准。
4．无线四线压降测试方法：
将分机放在PT侧，主机放在Wh侧，同时测量两侧的电压（主机、分机电压信号按照图二十二所示接线）。
PT侧A、B、C、N相电压线分别接到分机的Ua、Ub、Uc、Un电压端子上；
Wh侧A、B、C、N相电压线分别接到主机的Ua、Ub、Uc、Un电压端子上。
请注意：各相电压要按颜色接到相应的电压端子上。
分机选择“GPS测试”，主机选择“四线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动结束。
可选择将测试结果打印出来，或保存在内存中。
图二十二
5．外部同步信号无线测试
当GPS信号无法正常接收时，可用外部同步信号进行测试。利用随机所配备的专用外同步信号线进行同步，其他接线不变。
不同的是分机要选择“外部同步信号测试项目”。
6．三线PT负荷测试方法：
用主机在PT侧进行测试。其中电压用PT侧通道测量，电流用钳形电流互感器测量，按图二十三接线：
图二十三
PT侧A、B、C相电压线分别接到主机的PT侧电压端子Ua、Un、Uc上；用A、C两把钳形电流互感器分别接到PT侧A、C相上，注意：相别一定要对应，否则测试结果不正确。
选择“三线PT负荷”项目进行测试，按“开始”键即自动测试，记数次数累计到60后，自动结束。可打印测试结果。
7．四线PT负荷测试方法：
用主机在PT侧进行测试。其中电压用PT侧通道测量，电流用钳形电流互感器测量，按图二十四接线：
图二十四
PT侧A、B、C、N相电压线分别接到主机的PT侧电压端子Ua、Ub、Uc、Un上；用三把钳形电流互感器分别接到PT侧各相上，注意：相别一定要对应，否则测试结果不正确。
选择“四线PT负荷”项目进行测试，按“开始”键即自动测试，记数次数累计到60后，自动结束。可打印测试结果。
8．CT负荷测试方法：
用主机在CT端口侧进行测试。其中电压用A相电压通道测量，电流用A相钳形电流互感器测量，按图二十五接线：
图二十五
注意：相别一定要对应，否则测试结果不正确。
选择“CT负荷”项目进行测试，按“开始”键即自动测试，记数次数累计到60后，自动结束。可打印测试结果。

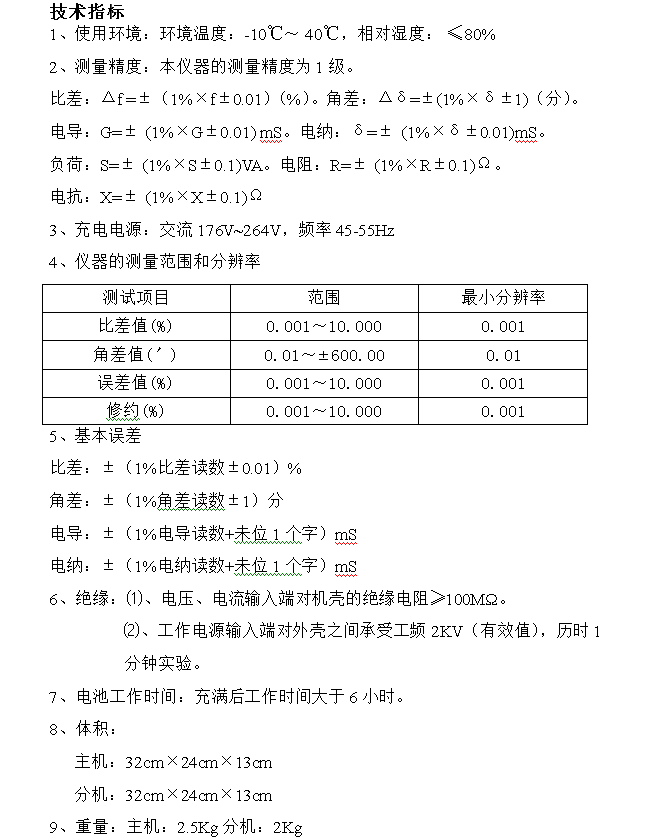

ZSPT-3000W无线二次压降及负荷测试仪技术指标
1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
比差：Δf =±（1%×f±0.01）（%）
角差：Δδ=±(1%×δ±1)（分）
电导：G=± (1%×G±0.01) mS
电纳：δ=± (1%×δ±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R±0.1)Ω
电抗：X=± (1%×X±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目 范围 最小分辨率
比差值(%) 0.001～10.000 0.001
角差值(ˊ) 0.01～±600.00 0.01
误差值(%) 0.001～10.000 0.001
修约(%) 0.001～10.000 0.001
5、基本误差
比差：±（1%比差读数±0.01）%
角差：±（1%角差读数±1）分
电导：±（1%电导读数+未位1个字）mS
电纳：±（1%电纳读数+未位1个字）mS
6、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
7、电池工作时间：充满后工作时间大于6小时。
8、体积：
主机：32cm×24cm×13cm
分机：32cm×24cm×13cm
9、重量：
主机：2.5Kg
分机：2Kg

它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

无线二次压降及负荷测试仪：它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

中试控股无线二次压降及负荷测试仪能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。

中试控股践行“精细制造，深耕技术”产出无线二次压降及负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

全称：电容式电压互感器 分类：分体式、一体式。

组成：电容分压器和电磁单元 220kV CVT构成（右图）

⑴电容分压器：主电容C1和分压电容C2 。

⑵电磁单元：中间变压器、谐振电抗器、阻尼器和避雷器。

CVT的试验项目：

⑴绝缘电阻测试；

⑵介质损及电容量测试；

⑶误差试验。

常规试验方法(解高压引线试验) 110～500kV有试验抽头引出的电容式电压互感器：

⑴测量电容器极间绝缘电阻；

⑵测量电容器的电容量及介损值 常规试验方法(解高压引线试验)

（一）110～500kV无试验抽头引出的电容式电压互感器：

⑴测量电容器极间绝缘电阻：

⑵测量电容器的电容量及介损值 其他试验方法： 其他试验方法：

不解高压引线试验方法

220kV(或500kV两节叠装的产品)无试验 抽头引出的电容式电压互感器  500kV两节以上叠装的产品无试验 抽头引出的电容式电压互感器

电容式电压互感器（CVT）交接标准规定：

电容式电压互感器（CVT）检测，应符合下列规定：

1 ）CVT电容分压器电容量和介质损耗角tan的测量结果：电容量与出厂值比较其变化量超过-5%或10%时要引起注意，tan不应大于0.5%；条件许可时测量单节电容器在10kV至额定电压范围内，电容量的变化量大于1%时判为不合格；

2） CVT电磁单元因结构原因不能将中压联线引出时，必须进行误差试验，若对电容分压器绝缘有怀疑时，应打开电磁单元引出中压联线进行额定电压下的电容量和介质损耗角tan的测量；

3） CVT误差试验应在支架（柱）上进行；

4 ）如果电磁单元结构许可，电磁单元检查包括中间变压器的励磁曲线测量、补偿电抗器感抗测量、阻尼器和限幅器的性能检查，交流耐压试验参照电磁式电压互感器，施加电压按出厂试验的80%执行。

电压互感器的二次电压均为多少伏

  我国规定电压互感器二次侧电压为100V。电流互感器二次侧电流为。羊角型测量线电压的二次100V，66kV及以下电压等级的中性点非有效接地的测量、保护为57.7V 剩余绕组33.33V，66kV及以上电压等级的中性点直接接地的测量、保护为57.7V 剩余绕组100V，电压互感器实际上是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
