中试控股技术研究院鲁工为您讲解：全自动互感器负荷测试仪

ZSPT-3000W无线二次压降及负荷测试仪

参考标准：GB50150-2006

简易读懂：无线二次压降及负荷测试仪可以做什么?

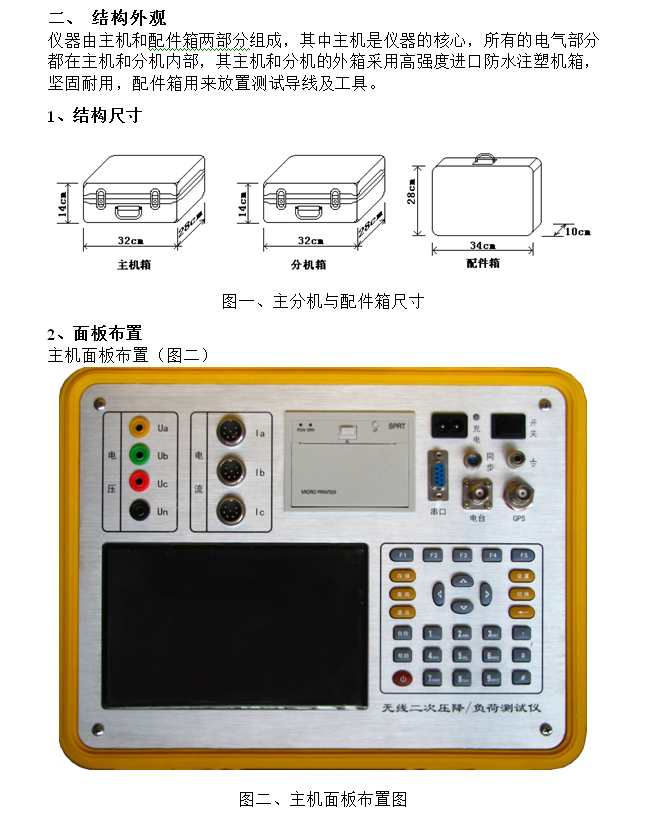

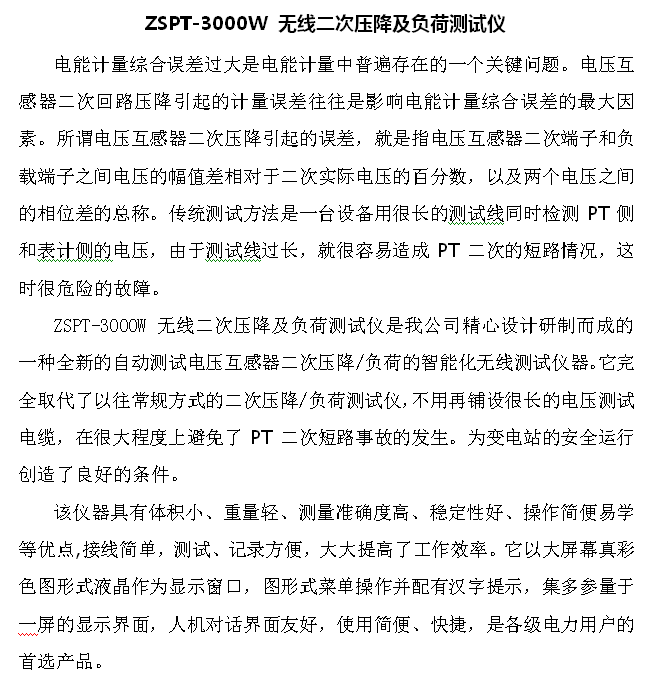

无线二次压降及负荷测试仪：全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪，不用再铺设很长的电压测试电缆，在很大程度上避免了PT二次短路事故的发生。为变电站的安全运行创造了良好的条件。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-3000W无线二次压降及负荷测试仪 使用方法
1．无线三线自校方法：
在测试之前，为了保证测量数据的准确性，最好每次都要进行仪器的自校，方法为： 主机和分机的Ua、Un、Uc电压端子同时接到PT侧的A、B、C相电压线上；主分机的端子要一一对应，但请注意：B相电压要接到主机和分机黑色的Un端子。如图十九所示：
图十九
将电台天线和GPS天线都接到相应接口。电台天线放置在尽量高的位置。GPS天线一定要放到户外，且正上方不能有任何的遮盖，否则会影响GPS信号的接收。
首先，主机和分机都进入GPS状态屏，观察GPS信号的质量，当主机、分机的跟踪卫星定位方式为2D或3D时，方可正常测试。
分机选择“GPS测试”，主机选择“三线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动停止。
按“自检”键可将仪器根据目前的状态校准。
2．无线三线压降测试方法：
将分机放在PT侧，主机放在Wh侧，同时测量两侧的电压（主机、分机电压信号按照图二十所示接线）。
PT侧A、B、C相电压线分别接到分机的Ua、Un、Uc电压端子上；
Wh侧A、B、C相电压线分别接到主机的Ua、Un、Uc电压端子上。
请注意：B相电压要接到黑色的Un端子。
图二十
将电台天线和GPS天线都接到相应接口。电台天线放置在尽量高的位置。GPS天线一定要放到户外，且正上方不能有任何的遮盖，否则会影响GPS信号的接收。
首先，主机和分机都进入GPS状态屏，观察GPS信号的质量，当主机、分机的跟踪卫星定位方式为2D或3D时，方可正常测试。
分机选择“GPS测试”，主机选择“三线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动结束。
可选择将测试结果打印出来，或保存在内存中。
3．无线四线自校方法：
按照图二十一接线：
图二十一
将电台天线和GPS天线都接到相应接口。电台天线放置在尽量高的位置。GPS天线一定要放到户外，且正上方不能有任何的遮盖，否则会影响GPS信号的接收。
首先，主机和分机都进入GPS状态屏，观察GPS信号的质量，当主机、分机的跟踪卫星定位方式为2D或3D时，方可正常测试。
分机选择“GPS测试”，主机选择“四线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动停止。
按“自检”键可将仪器根据目前的状态校准。
4．无线四线压降测试方法：
将分机放在PT侧，主机放在Wh侧，同时测量两侧的电压（主机、分机电压信号按照图二十二所示接线）。
PT侧A、B、C、N相电压线分别接到分机的Ua、Ub、Uc、Un电压端子上；
Wh侧A、B、C、N相电压线分别接到主机的Ua、Ub、Uc、Un电压端子上。
请注意：各相电压要按颜色接到相应的电压端子上。
分机选择“GPS测试”，主机选择“四线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动结束。
可选择将测试结果打印出来，或保存在内存中。
图二十二
5．外部同步信号无线测试
当GPS信号无法正常接收时，可用外部同步信号进行测试。利用随机所配备的专用外同步信号线进行同步，其他接线不变。
不同的是分机要选择“外部同步信号测试项目”。
6．三线PT负荷测试方法：
用主机在PT侧进行测试。其中电压用PT侧通道测量，电流用钳形电流互感器测量，按图二十三接线：
图二十三
PT侧A、B、C相电压线分别接到主机的PT侧电压端子Ua、Un、Uc上；用A、C两把钳形电流互感器分别接到PT侧A、C相上，注意：相别一定要对应，否则测试结果不正确。
选择“三线PT负荷”项目进行测试，按“开始”键即自动测试，记数次数累计到60后，自动结束。可打印测试结果。
7．四线PT负荷测试方法：
用主机在PT侧进行测试。其中电压用PT侧通道测量，电流用钳形电流互感器测量，按图二十四接线：
图二十四
PT侧A、B、C、N相电压线分别接到主机的PT侧电压端子Ua、Ub、Uc、Un上；用三把钳形电流互感器分别接到PT侧各相上，注意：相别一定要对应，否则测试结果不正确。
选择“四线PT负荷”项目进行测试，按“开始”键即自动测试，记数次数累计到60后，自动结束。可打印测试结果。
8．CT负荷测试方法：
用主机在CT端口侧进行测试。其中电压用A相电压通道测量，电流用A相钳形电流互感器测量，按图二十五接线：
图二十五
注意：相别一定要对应，否则测试结果不正确。
选择“CT负荷”项目进行测试，按“开始”键即自动测试，记数次数累计到60后，自动结束。可打印测试结果。

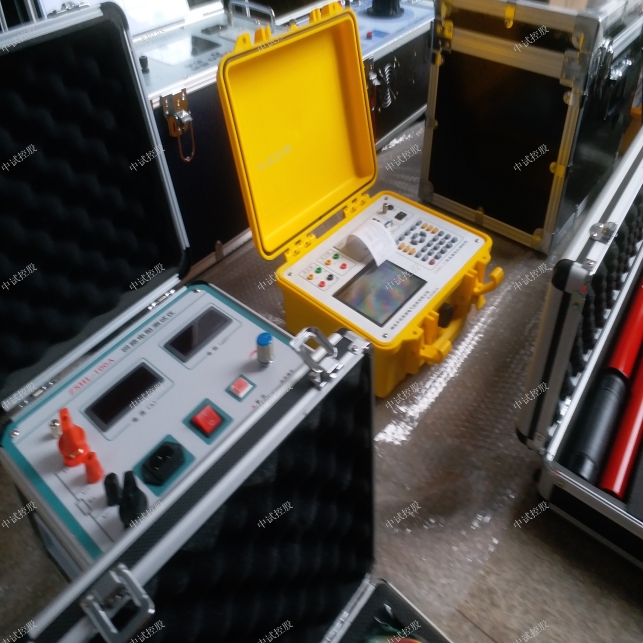

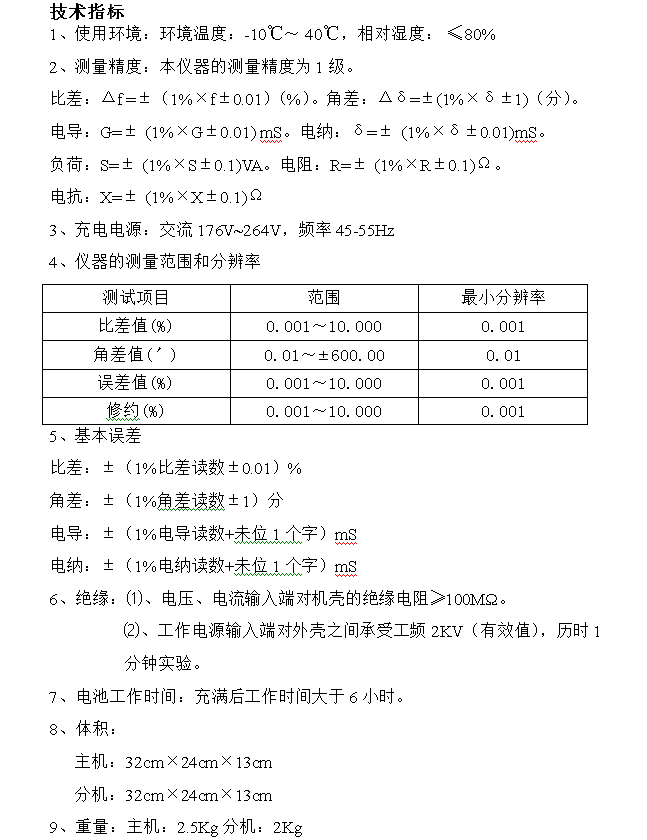

ZSPT-3000W无线二次压降及负荷测试仪技术指标
1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
比差：Δf =±（1%×f±0.01）（%）
角差：Δδ=±(1%×δ±1)（分）
电导：G=± (1%×G±0.01) mS
电纳：δ=± (1%×δ±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R±0.1)Ω
电抗：X=± (1%×X±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目 范围 最小分辨率
比差值(%) 0.001～10.000 0.001
角差值(ˊ) 0.01～±600.00 0.01
误差值(%) 0.001～10.000 0.001
修约(%) 0.001～10.000 0.001
5、基本误差
比差：±（1%比差读数±0.01）%
角差：±（1%角差读数±1）分
电导：±（1%电导读数+未位1个字）mS
电纳：±（1%电纳读数+未位1个字）mS
6、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
7、电池工作时间：充满后工作时间大于6小时。
8、体积：
主机：32cm×24cm×13cm
分机：32cm×24cm×13cm
9、重量：
主机：2.5Kg
分机：2Kg

它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

无线二次压降及负荷测试仪：它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

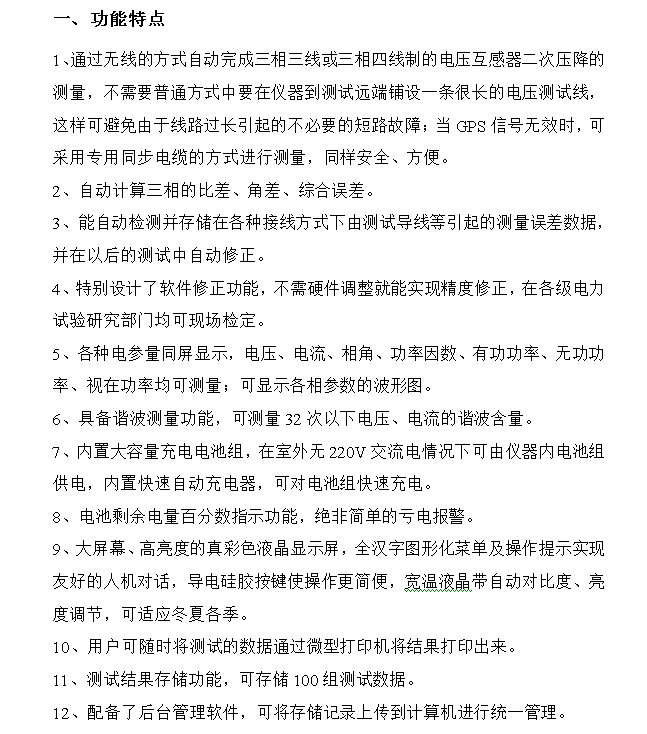

中试控股无线二次压降及负荷测试仪能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。

中试控股践行“精细制造，深耕技术”产出无线二次压降及负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

使用特性：

(1)一次电流不随二次负载的变化而变化;



(2)一次电流取决于系统负荷的变化而变化;



(3)二次线路所消耗的功率随二次阻机的变化而变化;



(4)二次额定电流为5安培。



    (5)二次测阻抗很小，近似短路状态;



对测量用的电流互感器除考虑使用场所外还应根据以下几个参数进行选择：



(1)额定电压的选择。要使被测线路线电压Ux与互感器额定电压Ue相适应，要求U> Ux。



(2)额定变比的选择。应按照长期通过电流互感器的极大工作电流Iz选择其额定一次电流Ile，应使Ile≥1，最好使电流互感器在额定电流附近运行，这样测量更准确。



(3)额定容量的选择。为了准确计出电流互感器的二次负载必须在额定容量(阻抗)以下，其误差才不会超过给定准确等级。



(4)准确等级的选择，一般电度表及所有测量仪表均选择准确等级不低于0.5级电流互感器。

电流互感器的额定容量就是额定二次电流I2e通过额定负载Z2e时所消耗的视在功率：



一般I2e=5A，因此S2e=25Z2e。在电流互感器的使用中，二次连接及仪表电流线圈的总阻抗不超过铭牌上规定的额定容量(伏安数或欧姆数)时，才能保证它的准确性。



电流互感器误差



从电流互感器一次电流í1和折算后的二次电流í2’的向量图来看,折算后的二次电流旋转180?后一í2’，与一次电流í1相比较，不但大小不等而且两者相位不重合，即存在着两种误差，称为比差(比值误差)和角差(相角误差)。



由于电流互感器铁芯的结构以及材料性能等原因的影响，电流互感器存在着激磁电流í0，使其产生误差。

1、电流互感器二次回路不允许开路,否则将过载过压烧毁.同时接入负荷过多将使二次电流精度下降.额定的二次负荷(

二次负荷在线测试仪

)就是指允许长期接入的负荷最大值,这时候的电流精度可以保证在铭牌上的精度范围内。

对于20VA的电流互感器,0.5级精度,电度表电流表一般只能串接3-4个以内,再多精度就有问题.否则选大一点容量的。

2、电流互感器负荷通常是电流表,电度表,功率表,电流继电器等计量,保护用元件.也就是电流线圈,属电感性负载.因此应当以VA表示，供电局对单位总进线电度表要求高,一般要求大容量,少负荷。二次负荷在线测试仪可以测量其参数。

互感器伏安特性综合测试仪是如何测试互感器的角差和比差

1、接线端子少，接线方式简单，方便用户使用。

2、单机伏安特性测试输出电压0-1000V、电流0-15A；单机变比测试最大输出电流0-600A。

3、全自动升压、升流、描绘伏安特性曲线、计算变比结果，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率。

4、不需要外接标准互感器和电压/电流源即可仿真测试互感器的角差和比差。

5、功能齐全：可测试CT/PT伏安特性、变比、极性、角差、比差、5% 、10%的误差曲线、二次侧回路、二次交流耐压和退磁等实验。

6、大屏幕中文液晶显示，直观方便。

7、自带微型快速打印机，可现场打印曲线图及测试数据。

8、采用进口光电旋转编码器，操作简单方便。

● 测试范围大：

对于CT变比测量范围15000A／5A 、3000A／1A。

PT变比测试范围 500KV：100V

注：在不需要外接升压器或外接升流器情况下的测量范围

● 快速打印：

采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

● 大容量FLASH存储：可保存1000组试验数据，掉电后可保存10年。

● USB接口：方便连接新式笔记本电脑。

● 体积小，重量轻：方便现场使用。

ZSCT-200互感器变比极性测试仪，根据JJG313-94《测量用电流互感器》，JJG313-93《测量用电压互感器》要求互感器交接时和更换绕组后必须进行现场变比检查试验。中试高测：

常规互感器变比的检查方法是电流法，从原理上讲是一种容易理解可行的检查方法，但是随着系统容量的增加，电流互感器的一次电流越来越大，最大可达数万安培;现场加电流至数百安培已有困难，数千安培或数万安培几乎不可能，况且体积庞大，重量重达几百公斤或几吨，现场使用更为困难，如采用小电流法，由于电流互感器磁感度、线性度、阻抗、漏抗的影响会使电流互感器误差骤增，失去了变比检查的意义。

体积小、重量轻、测量范围广、便于携带，适于现场使用的电流互感器变比测试仪越来越成为互感器测试工作的必备手段。ZSCT-200互感器变比极性测试仪就是我公司总结国内外互感器特性,运用目前最新研究理论及成果，结合现场使用的要求研制而成的。
