中试控股技术研究院鲁工为您讲解：互感器二次负荷压降测试仪

ZSPT-2000Y电压互感器二次压降负荷测试仪

参考标准：GB50150-2006

简易读懂：电压互感器二次压降负荷测试仪可以做什么?

电压互感器二次压降负荷测试仪：电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的最大因素。所谓电压互感器二次压降引起的误差，

就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-2000Y电压互感器二次压降负荷测试仪技术指标

1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
电压：0.5%
电流：0.5%
比差：Δf =±（2%×f＋2%×δ）±0.01（%）
角差：Δδ=±(2%×δ＋2%×f) ±1（分）
电导：G=± (1%×G＋1%×δ±0.01) mS
电纳：δ=± (1%×δ＋1%×G±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R+1%×X±0.1)Ω
电抗：X=± (1%×X+1%×R±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目范围最小分辨率电压测量范围(V)40～120.0000.001电流测量范围(A)0.005～60.0001比差值(%)-10.000～10.0000.001角差值(ˊ)-600～600.000.01误差值(%)-10.000～10.0000.001修约(%)-10.000～10.0000.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、电池工作时间：充满后工作时间大于6小时。
7、体积：
主机：32cm×24cm×13cm
8、重量：
主机：2.5Kg

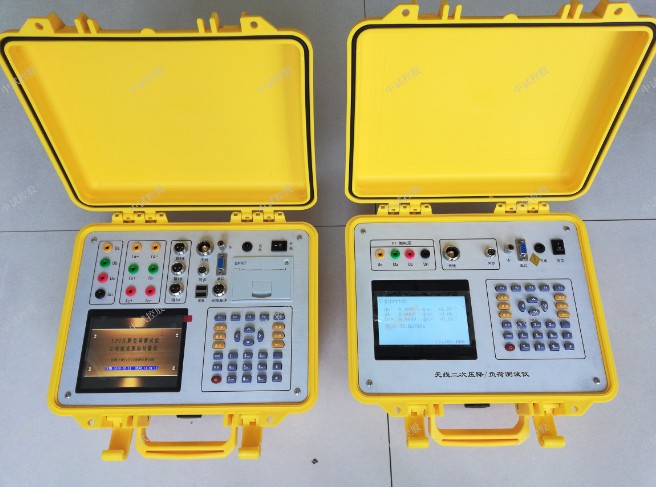

ZSPT-2000Y电压互感器二次压降负荷测试仪结构外观
仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机箱内部，其箱体采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。
1、结构尺寸
图一、主机与配件箱尺寸
2、面板布置
图二、面板布置图
如图二所示：最上方从左到右依次为PT侧测试用航空插座（含UA、UB、UC、UN）、Wh侧测试用航空插座（含Ua、Ub、Uc、Un）、电流钳航空插座（Ia、Ib、Ic）、打印机、充电电源插座及充电指示灯、仪器工作开关、RS232通讯接口、接地端子，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为液晶显示屏，液晶右侧为键盘。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示；

集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

电压互感器二次压降负荷测试仪：特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

中试控股电压互感器二次压降负荷测试仪自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。

中试控股践行“精细制造，深耕技术”产出电压互感器二次压降负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

中试控股技术博士为您解答：电力互感器在长时间使用之后，需要定期进行检测，判断其性能的好坏，但是现在市场上的互感器测试仪有普通型和变频型之分，即普通的互感器测试仪和变频式互感器测试仪，电力工作者在选择的时候，往往很迷茫，到底是选普通型还是选变频型的呢？或者说为什么互感器测试仪要分为普通型和变频型的呢？本文为您简单介绍。
       普通型的互感器测试仪，主要用来进行CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验；变频式互感器测试仪主要用来进行伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器，支持检测CT和PT（保护类、计量类、TP 类）稳态和瞬时等参数。
       整体来看这两种互感器测试仪的试验功能高度重合，变频式互感器测试仪比普通的互感器测试仪的优点再于速度、精度、和操作便捷性，变频式互感器测试仪的优点更多，但是价格也更高，电力工作者需要根据自己的实际需要来进行选择。?




  中试控股技术博士为您解答：电力活动中经常接触各种类型的电压、电流，电力工作者们都很熟悉，通过使用互感器来对各种不同伏安的电流进行统一协调，在使用互感器的过程中，互感器综合测试仪则是一款十分有必要使用的预防性测试设备，从安全的角度来讲，我们需要一款好用的互感器综合测试仪，来检测互感器的参数，那么互感器综合测试仪好不好？有哪些优点？我们一起来做分析。
        电力工作中，预防性试验十分有必要，电力施工单位宁愿在电力安全预防性设备和试验上多花钱，也千万不要等事故发生了再花钱，这样得不偿失。互感器综合测试仪好不好？在电力测试活动中，互感器综合测试仪一般有着很全面的功能，它可以测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”，退磁功能。在测量数据上确保精确，测试速度上快捷，互感器综合测试仪在操作使用方面非常简便易于操作，比较容易掌握。互感器综合测试仪是一款全自动的测试仪，在测试的全过程中自动记录测试数据，并且自动地将伏安特性曲线描绘并显示出来。
        中试控股技术博士为您解答：互感器综合测试仪还有一些强大的附加功能，超大容量的存储器，可以存储2000组数据，再也不用担心数据掉电而丢失了，另外还具备完善的数据查询，浏览，打印，清空等功能，互感器综合测试仪是一款单机一体化的测试设备，设备软件的升级也是根据厂家软件的升级一起免费升级。


中试控股技术博士为您解答：电力工作者对互感器的PT\CT进行测量的过程中，需要用到互感器测试仪，现在市场上的互感器测试仪，一般分为变频式互感器测试仪和普通型的互感器测试仪，两种设备功能相似，精度相当，但是往往变频式互感器体积更小。重量更轻，比普通的互感器测试仪要轻巧不少，那么这是为什么呢？这个是因为它有它独特的优点：






        1、支持检测CT和PT（保护类、计量类、TP 类）稳态和瞬时等参数.
        2、满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求.
        3、采用先进的电源技术，励磁电压高达30KV.
        4、无需外接其它辅助设备，单机即可完成所有检测项目.
        5、自带微型快速打印机、可直接现场打印测试结果.
        6、采用智能控制器，操作简单.
        7、大屏幕液晶，图形化显示接口.
        8、按规程自动给出（励磁）拐点值.
        9、自动给出5%和10%误差曲线.
        10、可保存3000组测试资料，掉电后不丢失.
        11、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告。
        正是得益于内部的元器件更好，所以这款设备可以将大小和重量进行压缩，变频式互感器测试仪的重量普遍不超过10KG,是普通互感器测试仪的一半左右，因此深受广大电力工作者的欢迎。
