中试控股技术研究院鲁工为您讲解：CT互感器参量测试仪

ZSPT-2000Y电压互感器二次压降负荷测试仪

参考标准：GB50150-2006

简易读懂：电压互感器二次压降负荷测试仪可以做什么?

电压互感器二次压降负荷测试仪：电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的最大因素。所谓电压互感器二次压降引起的误差，

就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-2000Y电压互感器二次压降负荷测试仪技术指标

1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
电压：0.5%
电流：0.5%
比差：Δf =±（2%×f＋2%×δ）±0.01（%）
角差：Δδ=±(2%×δ＋2%×f) ±1（分）
电导：G=± (1%×G＋1%×δ±0.01) mS
电纳：δ=± (1%×δ＋1%×G±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R+1%×X±0.1)Ω
电抗：X=± (1%×X+1%×R±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目范围最小分辨率电压测量范围(V)40～120.0000.001电流测量范围(A)0.005～60.0001比差值(%)-10.000～10.0000.001角差值(ˊ)-600～600.000.01误差值(%)-10.000～10.0000.001修约(%)-10.000～10.0000.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、电池工作时间：充满后工作时间大于6小时。
7、体积：
主机：32cm×24cm×13cm
8、重量：
主机：2.5Kg

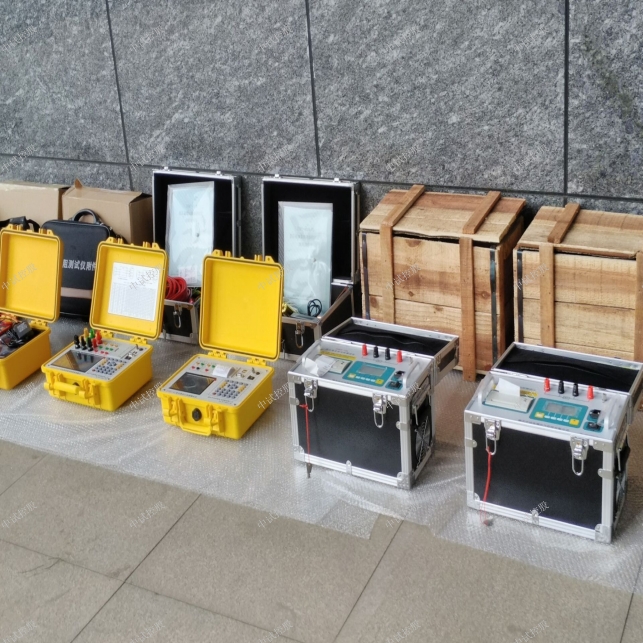

ZSPT-2000Y电压互感器二次压降负荷测试仪结构外观

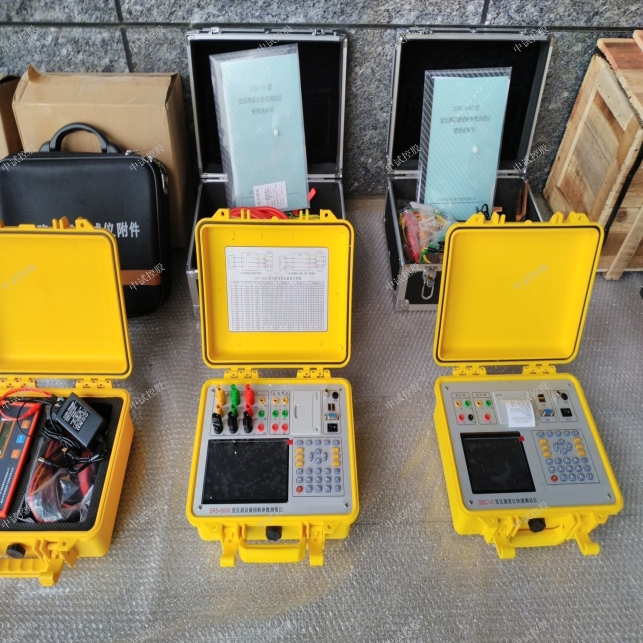

仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机箱内部，其箱体采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。
1、结构尺寸
图一、主机与配件箱尺寸
2、面板布置
图二、面板布置图

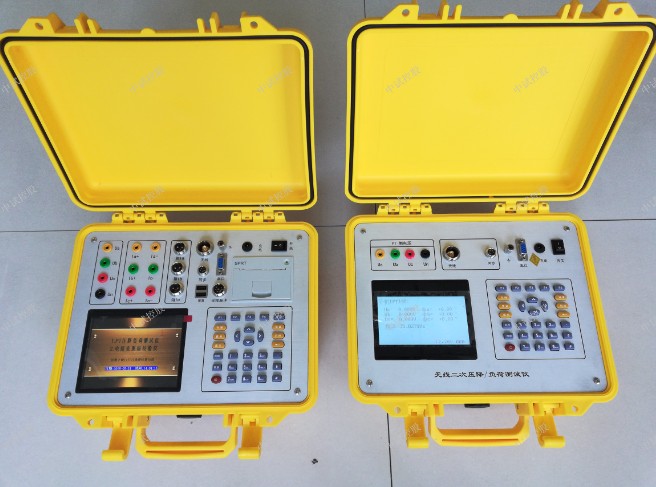

如图二所示：最上方从左到右依次为PT侧测试用航空插座（含UA、UB、UC、UN）、Wh侧测试用航空插座（含Ua、Ub、Uc、Un）、电流钳航空插座（Ia、Ib、Ic）、打印机、充电电源插座及充电指示灯、仪器工作开关、RS232通讯接口、接地端子，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为液晶显示屏，液晶右侧为键盘。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示；

集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

电压互感器二次压降负荷测试仪：特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

中试控股电压互感器二次压降负荷测试仪自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。

中试控股践行“精细制造，深耕技术”产出电压互感器二次压降负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

中试控股电力讲解互感器的技术监督:

    1.各级生产管理部门作为互感器技术监督的归口管理部门,应审查各单位互感器的年度检修计划(包括预防性试验计划和缺陷消除计划),并掌握执行情况和存在问题;检查和督促各单位做好互感器绝缘预防性试验、设备维护和缺陷消除工作,参加重大事故调查分析,组织专题调查研究并制订预防事故措施;检查互感器试验报告、设备台账和技术档案;有计划地开展技术培训和技术监督工作经验交流.各级网、省(市)电力公司委托的技术监督单位,协助生产管理部门做好技术监督的有关具体工作.

    2.运行维护单位应积极贯彻执行上级关于互感器技术监督工作的规定和有关规程、制度以及有关技术措施,做好各项技术管理工作;建立、健全本单位互感器设备台帐和技术档案,按设备管理权限及时向上级主管部门提供有关统计数据,掌握本单位互感器运行中的异常状况,并采取措施,及时予以消除;组织制订本单位互感器检修计划(包括预防性试验计划和缺陷消除计划)和技改工程以及预防事故措施计划,并检查有关部门执行情况;认真按照互感器检修规程,有关的预防事故措施和技术文件,针对设备缺陷或薄弱环节,研究改进措施,并组织实施.

    3.各单位应严格按国家电网公司《变电站管理规范(试行)》、《110(66)kV~500kV互感器运行规范》的要求,分别组织运行和检修人员对互感器进行巡视检查和处理工作.发现异常时,应予以消除,对存在的问题需按相关规定加强运行监视.


 中试控股电力生产互感器测试仪用于对保护类或计量类互感器进行自动测试,适用于实验室也适用于现场检测.一般使用规则如下:



    测试仪只能用于技术条件良好的情况下.其应用应与特殊工作地点和应用的安全规程相一致.始终要注意高电压和高电流对设备造成的危险.

    测试仪仅用于所指定的应用领域,任何其它的使用都将被认为是不符合规程.对于不恰当使用引起的损坏,制造厂商/分销商不负任何责任.用户需承担所有的在责任和风险.

    遵照用户手册里的指示也应该视作遵照规程的一部分.禁止打开测试仪.打开测试仪意味着所有的质保将失效.

    操作顺序和步骤

    中试控股电力讲解在使用测试仪时,用户手册或者是电子版的PDF文件必须在现场时刻备有.使用测试仪的人员在开始工作前,必须仔细阅读用户手册,尤其是关于安全规程的章节.对于偶尔使用测试仪的人这一要求也同样适用.不要对测试仪做任何修改、扩展或者是改动.

    仅使用测试仪的原配附件.

    操作人员资质及主要责任只有经授权或具备资质的人员才可以使用测试仪进行测试.清晰建立责任划分!接受过测试仪培训、指导、教育的人员在使用该设备时,仍然需要在有经验的操作员监督下进行.

    安全操作

    1、如果不是在实验室环境下,测试仪必需要可靠接地连接后才可以使用.接地点的选择应该尽量靠近测试对象.

    2、 断开电缆连接时,总是从输送功率的装置开始.

    3、在装置有输出时,切勿连接或断开测试对象.因为外部感应存贮的能量可能导致致命的高电压.

    4、在测试时,总是保持互感器高压侧的一个端子接地.

    5、不要将其它物体插入通风口或是输入/ 输出口.

    6、在将测试仪置入运行前,检查测试仪是否有可见的损坏.

    7、不要在多雨或潮湿气候下操作测试仪.

    8、不要在易爆气体或蒸汽存在的环境下操作测试仪.

    9、在将测试仪投入操作前,确保通风口,电源开关和电源插座没有被阻塞.

    10、测试仪的内部可能产生高电压!因此,只有具备资质的人才允许打开测试仪.

    11、为了防止寄生电流或电压,总是将测试仪的等电位地接到保护地.

    12、确保连接到测试仪的测试对象的端子不带任何电位.在测试中,测试仪是测试对象的唯一允许电源.

    13、当测量互感器的变比时,请确保接线正确,否则在互感器内部可能产生危及生命的电压,并损坏连接的互感器者是测试仪!

    14、面板上的输入/ 输出插口的接线只能用带有4 mm2 安全"香蕉"插头和塑料外壳的电缆.

    15、不要站在靠近或正在连接头的下面,夹钳可能跌落砸伤.

    16、如果测试仪或者任何附加装置或是附件看起来不能正常工作,请停止使用.
