中试控股技术研究院鲁工为您讲解：感性负载直阻测量仪（50A中试大厂）

参考标准：GB50150-2006

简易读懂：50A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。本直流电阻测试仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

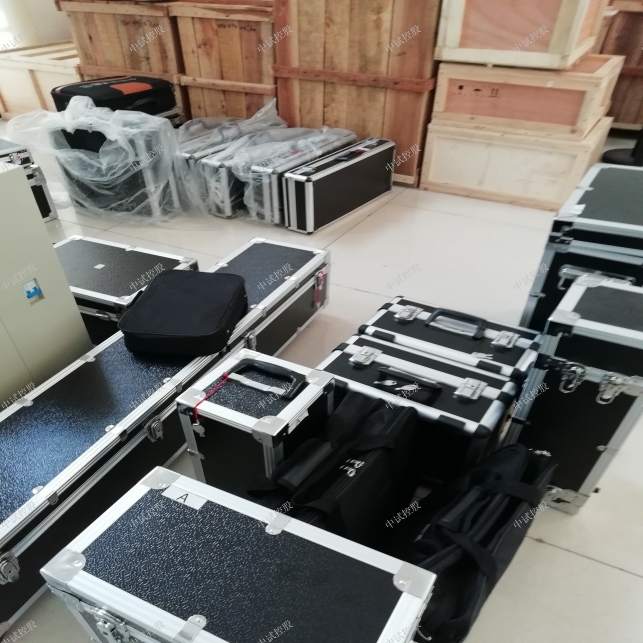

ZSBZC-50A变压器直流电阻测试仪运输、贮存
■运输
设备需要运输时，建议使用仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。
设备在运输途中不使用木箱时，不允许堆码排放。使用包装箱时允许最高堆码层数为二层。
运输设备途中，仪器面板应朝上。
■贮存
设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。
设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
ZSBZC-50A变压器直流电阻测试仪产品特征
一、技术指标
测试电流：<20mA、2.5A、5A、10A、20A、50A
测量范围：
40μΩ～400mΩ  50A
100μΩ～1Ω    20A
500μΩ～2Ω    10A
1mΩ～4Ω       5A
2mΩ～8Ω       2.5A
10Ω-20KΩ      <20mA
准确度：±(0.2%+2字)
小分辨率：0.1μΩ
液晶显示器：电阻显示有效数字为 4 位
数据存储：1000组
环境温度:0℃～40℃相对湿度:<90%RH，不结露
电源：AC 220V±10V，50Hz±1 Hz 保险管 5A
大功耗：500W
外形尺寸：400×225×350（mm）
重量：主机15.5KG  线箱:6KG

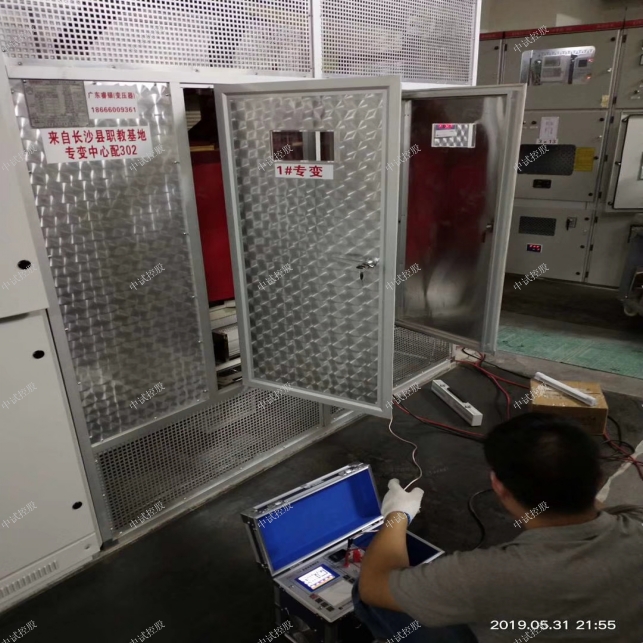

ZSBZC-50A变压器直流电阻测试仪（以下简称直阻仪）是变压器直流电阻测量的最新一代产品，是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。中试控股电力直阻仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。并配备面板式打印机和大容量非易失性存储器，可以方便的存储和打印测量结果。测试数据稳定，快速，重复性好，是现场测量变压器直流电阻的最佳选择。

整机由高速单片机控制，自动化程度高，操作简便。仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

50A变压器直流电阻测试仪：稳定输出40A直流电流；自动放电和放电指示功能；大容量CPU可存储255组数据

中试控股50A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出50A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

根据变压器的结构，绕组之间几乎是依靠绝缘导线本身的绝缘介质进行绝缘的，如果绝缘处理时存在缺陷，加上变压器负荷较大，绝缘薄弱处易造成匝间短路。因此，测量直流电阻的目的就是判断变压器是否发生匝间短路，便于故障处理。

变压器直流电阻测试仪故障出现时的症状分析你学会了么

变压器直流电阻测试仪故障原始信息的获取可以从变压器直流电阻测试仪的应用中可以看出，当我们遇到出现故障的时候，我们应及时弄清楚引发故障发生的原因，并根据原因找寻正确的解决方法，而对于电气故障的解决，是应该因人而异，并没有统一的标准，也没有固定的模式。 1、输出电流数十倍，不到100A：

电源电压太低，电源线内阻大或接触不良，有直流输出时压降太大，达不到190V；C1、C2接线柱松动；被测回路及测试线夹接触不好。

排除方法：使用合格电源，中试控股有用太长太细的电源线，处理被测回路，消除接触不良；扭C1、C2、P1、P2接线柱时用力要适当。

2、校验测试时，有时显示值波动大：校验测试时测试线呈电感线圈状未散开变压器直流电阻测试仪故障出现时的症状分析你学会了么。

排除方法：拉开拉散测试线，减小其电感互感量。

3、按一下测试开关，电流表显示无电流，微欧表zui高位显示“1”：100A电流回路没有接好；被试开关没有合上。

排除方法：检查测试线、重接、重夹；合上开关。

4、测试电流正常，微欧表显示负值：电压夹错位，正负接反。

排除方法：纠正，应为:P1+、P2。

5、回路电阻测试仪/接入220V交流电源，风机无运转声，且按一下测试开关，电流表、微欧表无显示：

原因：220V交流电源不通，保险管未装或熔断。

排除方法：检查并排除。（100A仪器保险不小于6A再次熔断与厂方联系解决。（千万不可接入直流或380V交流电源）



当变压器直流电阻测试仪出现故障时，首先需要做的是就是症状分析，所谓的症状分析，中试控股指的是对所有可能存在的有关故障原始状态的信息进行收集和判断的过程，在故障迹象受到干扰以前，对所有信息都应进行仔细分析，一般来说，这些原始信息的获取可以从以下方面着手变压变压器直流电阻测试仪故障出现时的症状分析你学会了么器直流电阻测试仪故障出现时的症状分析你学会了么,向操作者详细询问设备故障现象。

通过询问以获得设备使用及变化过程、损坏或失灵前后变压器直流电阻测试仪故障出现时的症状分析你学会了么情况的信息，还可以了解到一些过去类似的故障现象、原因以及曾经采取的措施等方面的情况。有时操作人员也许因为其他方面的原因，不愿意或不能把全部情节讲清楚。

维修人员应有分析辨别能力和足够的耐心，以尽可能多地获得真实的原始信息.观察和初步检查。中试控股通过看听闻摸等变压器直流电阻测试仪故障出现时的症状分析你学会了么，检查是否发生如杂声、异味、过热等特殊现象。对设备进行全面的观察往往会得到有价值的线索。初步检查的内容包括检测装置(操作台指示灯、显示器报警信息等)、检查操作开关的位置以及控制机构、调整装置及连锁信号装置等。
