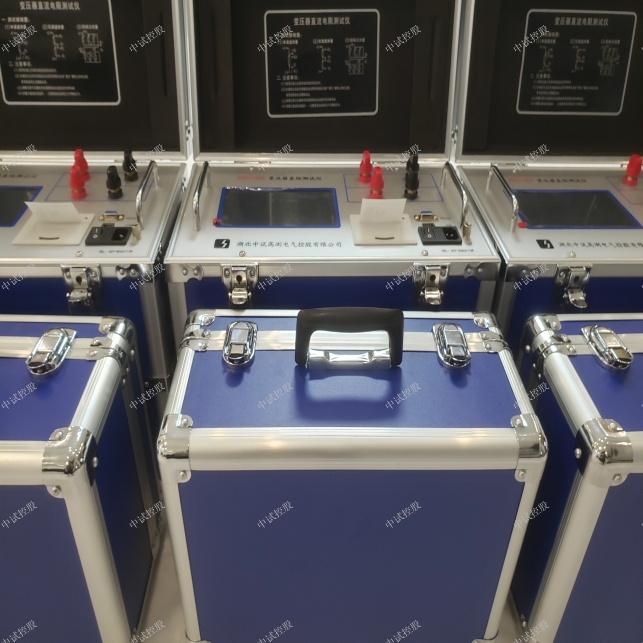

ZSBZC-50A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：50A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。本直流电阻测试仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-50A变压器直流电阻测试仪产品简介
变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，湖北中试高测电气控股有限公司开发了直流电阻测试仪(以下简称直阻仪)。采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
本直流电阻测试仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。


ZSBZC-50A变压器直流电阻测试仪产品别称
直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪


ZSBZC-50A变压器直流电阻测试仪产品特征
一、技术指标
测试电流：<20mA、2.5A、5A、10A、20A、50A
测量范围：
40μΩ～400mΩ  50A
100μΩ～1Ω    20A
500μΩ～2Ω    10A
1mΩ～4Ω       5A
2mΩ～8Ω       2.5A
10Ω-20KΩ      <20mA
准确度：±(0.2%+2字)
小分辨率：0.1μΩ
液晶显示器：电阻显示有效数字为 4 位
数据存储：1000组
环境温度:0℃～40℃相对湿度:<90%RH，不结露
电源：AC 220V±10V，50Hz±1 Hz 保险管 5A
大功耗：500W
外形尺寸：400×225×350（mm）
重量：主机15.5KG  线箱:6KG

ZSBZC-50A变压器直流电阻测试仪测量优势
电流互感器校验仪是用于现场对电流互感器比差、角差、变比、极性和二次负荷的测量、校验，内置标准电压互感器，准确度可以达到0.02级，相当于0.05S级电流互感器，准确的测量出被测电流互感器的变比和空载误差，然后结合阻抗与导纳的测试结果测算出互感器的误差，同时附带变比，记性和直流电阻的测试功能，与传统的使用方法基本类式，下面我们具体看一下操作步骤和使用方法。

整机由高速单片机控制，自动化程度高，操作简便。仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

50A变压器直流电阻测试仪：稳定输出40A直流电流；自动放电和放电指示功能；大容量CPU可存储255组数据

中试控股50A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出50A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

 波特率： 9600 bps，1位起始位，8位数据位，无校验，1位停止位

2功能说明：

⑴主机可以控制从站进行测试。

⑵主机可以设置量程。

⑶主机可以在任何时候查询从机状态。

⑷主机可以在任何时候控制从机复位。

3 报文格式：除报文头和报文尾分别采用二进制编码外，报文其他所有字段均采用ASCII码方式传送。

通讯格式的说明：

报文头：1字节，7EH，报文尾：1字节，0DH

从机地址：2字节ASCII码值，高字节在前，从机地址为45H 45H

数据：为实际要传送的命令参数或测量结果数据，主机数据为要发送参数内容。

主机发送命令：

1       2       3       4       5       6       7       8       9

报文头     从机地址

高     从机 地址低  数据和命令长度高         数据和命令长度低         主

机

命

令     数据         数据         数据         …

        数据         异或

校验         报文尾

从机回送数据：

1       2       3       4       5       6       7       8       9

报文头     从机地址

高     从机地址低     数据和命令长度高         数据和命令长度低         从

机

状

态     数据         数据         数据         …     数据         异或

校验         报文尾

4 主机发送命令：主机命令包括三类：

测试/复测命令A(41H)、参数（测试方式）设置命令B(42H)、复位命令C(43H)、

打印命令C(44H)、锁定命令C(45H)、返回命令C(46H)、换相命令C(47H)。

1.测试/复测：命令为41H

相应的数据序列表示如下：7E 45 45 30 31 41 3E 0D

2. 复位：命令为43H

相应的数据序列表示如下：7E 45 45 30 31 43 3C 0D

3. 打印：命令为44H

相应的数据序列表示如下：7E 45 45 30 31 44 XOR 0D

     4.锁定：命令为45H

相应的数据序列表示如下：7E 45 45 30 31 45 XOR 0D

5.返回：命令为46H

相应的数据序列表示如下：7E 45 45 30 31 46 XOR 0D

 6换相：命令为47H

相应的数据序列表示如下：7E 45 45 30 31 47 XOR 0D

7请求数据报文：48H作为寻机请求数据命令

相应的数据序列表示如下：7E 45 45 30 31 48 37 0D

每次主机请求数据时从机都会将当时的状态上传给主机。

   直流电阻测试仪是电力工作者在实际的电力测试工作中经常需要使用到的仪器，直流电阻测试仪是快速测试变压器直阻和电感设备直流电阻的专用仪器，具有测试精准 、测试速度快、携带方便、低廉等特点，因此深受广大电力工作者的喜爱，因此本文以直流电阻测试仪为例，来给大家简单介绍直流电阻测试仪几种常见的接线方法。

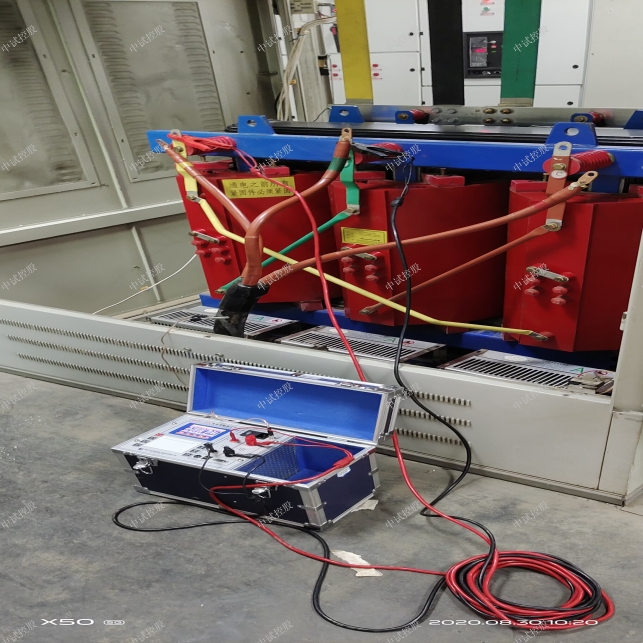

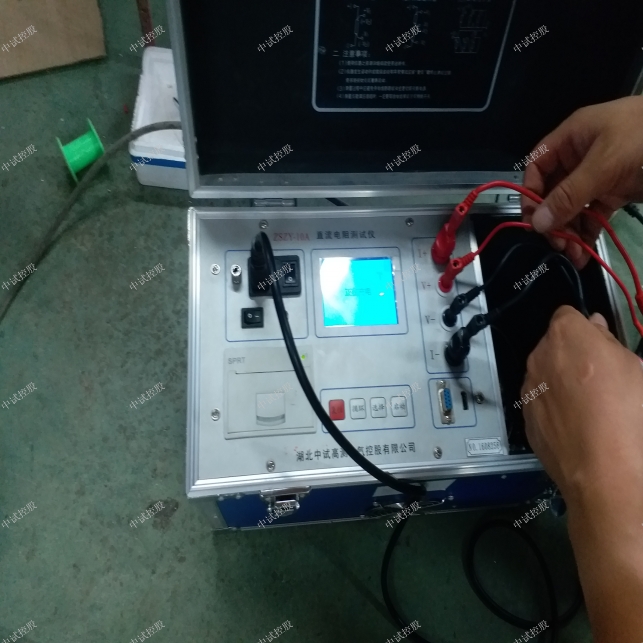

        直流电阻测试仪在接线时， 把被测试品通过专用电缆与本机的测试接线柱连接， 测试电缆的大插片连接电流端，小插片连接电压端。连接牢固，防止松动。同时把地线接好。线钳端分别夹在测试试品的线圈电阻两端。具体接线方法参见下面连接图以YND11变压器为例。以下示例接线为测量最少接线，不用绕组引出悬空即可。

一、三通道测量接线：

二、单通道直接测量接线：

三、铁芯五柱YND11变压器助磁测量接线：

     不同的厂家的直流电阻测试仪虽然功能和工作原理都是相通的，但是具体的接线方法还会有细微的差别，因此电力工作者在使用的过程中，需要首先熟读产品操作说明，并严格按照操作说明书来进行接线工作，才能达到仪器应有的精度。

   在电力系统的日常工作中，经常会用到直流电阻测试仪这一常用的电力测试仪器，其主要用来进行测量各种电阻，特别是大电感设备直流电阻，同时由于该设备体积小重量轻，比较低廉因此是很多电力工作者必备的电力测试仪器，但是在使用该仪器的过程中，还是有很多问题需要注意到的，本文就简单介绍直流电阻测试仪在使用的过程中需要注意哪些问题。
