中试控股技术研究院鲁工为您讲解：50A变压器三相直流电阻测试仪

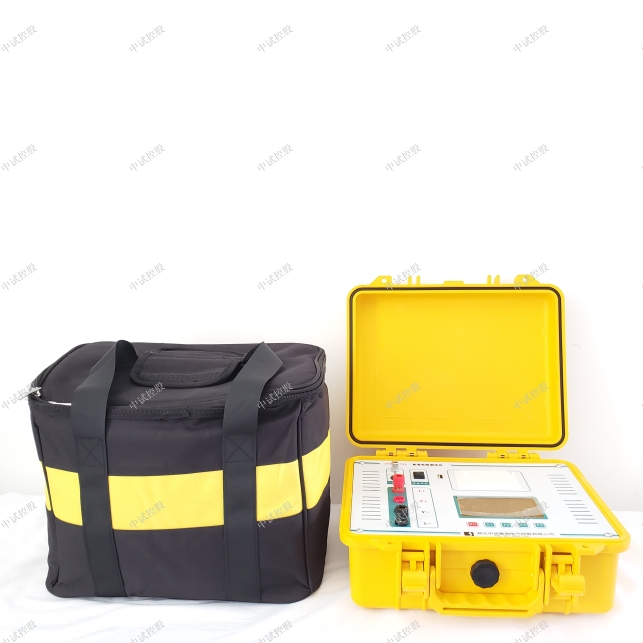

ZSBZC-5A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-5A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：5A直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
为了满足变压器直流电阻测量的需要，本公司利用自身技术优势新开发研制了一款直流电阻测试仪。本仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-5A变压器直流电阻测试仪产品特征
突出优势
 1、仪器输出电流大，且重量轻，轻巧强大，方便携带。
 2、仪器提供6档输出电流选择和一个自动档，可以输出10A电流。
 3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
 4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。
 5、本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
 6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
 7、本机具有音响放电报警，放电指示清晰，减少误操作。
 8、本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
 9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

ZSBZC-5A变压器直流电阻测试仪测量方法和注意事项
变压器直流电阻测试仪简称直流电阻测试仪，直阻测试仪，感性负载直流电阻测试仪等。

电阻测试仪对于在载调压器纵向测试可一次供电完成，充分节约试验时间，并为变压器生产厂家设置有温升试验功能，对各种类型变压器可实现快速准确测量，具有操作简便、精度高、抗干扰等特点。

变压器直流电阻测试仪是测量大容量变压器直流电阻设计的新型仪器，是设计成一体的高精度稳流电源及测试部分组成，测试过程微机控制，自动完成稳流判断、数据采集、数据处理、阻值显示及打印。
变压器直流电阻测试仪简称直流电阻测试仪、直阻测试仪、感性负载直流电阻测试仪等。变压器直流电阻测试仪是测量大容量变压器直流电阻设计的新型仪器，是设计成一体的高精度稳流电源及测试部分组成，测试过程微机控制，自动完成稳流判断、数据采集、数据处理、阻值显示及打印。

该仪器对于在载调压器纵向测试可一次供电完成，充分节约试验时间，并为变压器生产厂家设置有温升试验功能，对各种类型变压器可实现快速准确测量，具有操作简便、精度高、抗干扰等特点。

测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。

5A变压器直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

中试控股5A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出5A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

变压器直流电阻测试仪既可单独使用，使测试电流达到20A、40A，是发供电单位、变压器制造行业及大中型用电企业保障安全生产、提高产品质量的理想测试仪器。变压器绕组直流电阻与一般直流电阻区别

  测量变压器绕组直流电阻与测量一般直流电阻的不同之处是变压器绕组具有巨大的电感。随着变压器电压等级的提高和单台容量的增大，高压绕组的电感可达数白亨，低压绕组的电感在数亨和十数亨之间。例如240MVA、220KV变压器高低压绕组的电感分别为160H和2.53H。

?

  由于变压器绕组具有巨大的电感，在绕组两端施加直流电压时，通过绕组的电流不是稳定值，而是由零逐渐增大到稳定值，这个过程称为绕组的充电过程，在充电过程中，充电电流的变化规律可用图1所示的等值电阻来分析 1、变压器直流电阻测试仪100A在测无载调压变压器倒分接前一定要复位，放电结束后，报警声停止，方可切换分接点。

 2、变压器直流电阻测试仪100A在拆线前，一定要等放电结束后，报警声停止，再进行拆线。

 3、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择适合的电流进行测试。

 4、变压器直流电阻测试仪100A用助磁法时注意量程。因为高压线圈两个并联加上一个串联，在整个测试回路加入了1.5倍的高压线圈电阻，选择量程时要折算在内。如果超量程使用输出电流无法达到设定值或输出电流不稳定。

 5、助磁法三条线的短接点在放电完毕后拆线时，变压器直流电阻测试仪100A可能有剩余电流，拆除时可能会打火放电，此属正常现象。1.1 绕组直流电阻测试

试验目的

检查绕组接头的焊接质量和绕组有无匝间短路；电压分接开关的各个位置接触是否良好，以及分接开关实际位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股等情况。

试验仪器

中试控股集团系列变压器直流电阻测试仪

试验接线

高压侧：1档AB-BC-CA，2档AB-BC-CA，3档AB-BC-CA，低压侧：Oa-Ob-Oc，三个档位测量完毕后，把分接开关放到运行档（2档），再进行一次测量。

变压器上的高低压侧接线柱不接地也不需要短接

试验准备工作

1、填写第一种工作票，编写作业控制卡、质量控制卡，办理工作许可手续。

2、向工作班成员交待工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工。

3、准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具应在合格周期内。

4、检查试品外壳，应可靠接地

5、用绝缘杆带地线上去将被试设备放电

6、放电后，拆除被试设备高压、中压、低压引线，其他人员撤离现场

7、检查试品外观，清洁表面污秽

8、试验现场周围装设试验围栏，必要时派专人看守

9、接取电源，先测量电源电压是否符合试验要求，电源线必须固定，防止突然断开，检查漏电保护装置是否灵敏动作

10、抄录铭牌，记录天气情况和温湿度、安装位置、试验日期

试验步骤

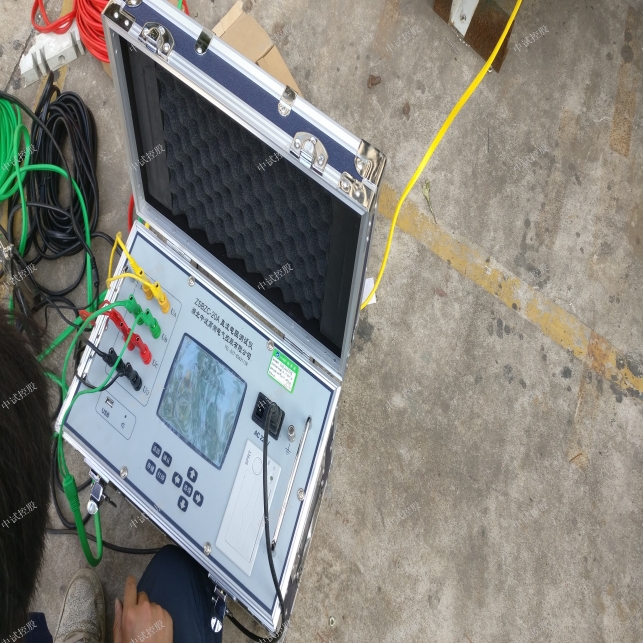

1、将仪器可靠接地，先将接地线接地，后接仪器的接地端

2、配套的专用测试钳黄、绿、红、黑测试线分别接A、B、C、N，将专用测试线分别插入对应的电流、电位插口，测试钳夹在对应的套管出线端子上；

3、其余非测试绕组短路；

4、接线完毕，通知监护人检查接线，经监护人同意后，开始试验；

5、打开开关，选择输出电流和分接位置，按测试键开始测试；
