中试控股技术研究院鲁工为您讲解：50A三相直流电阻测试仪

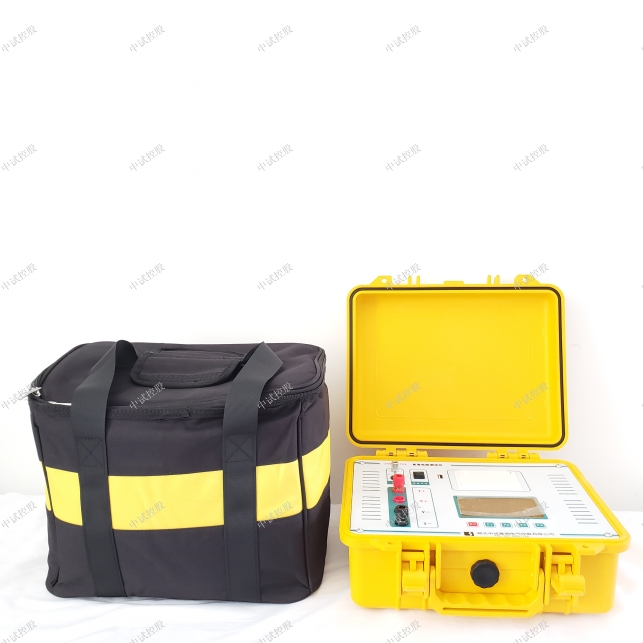

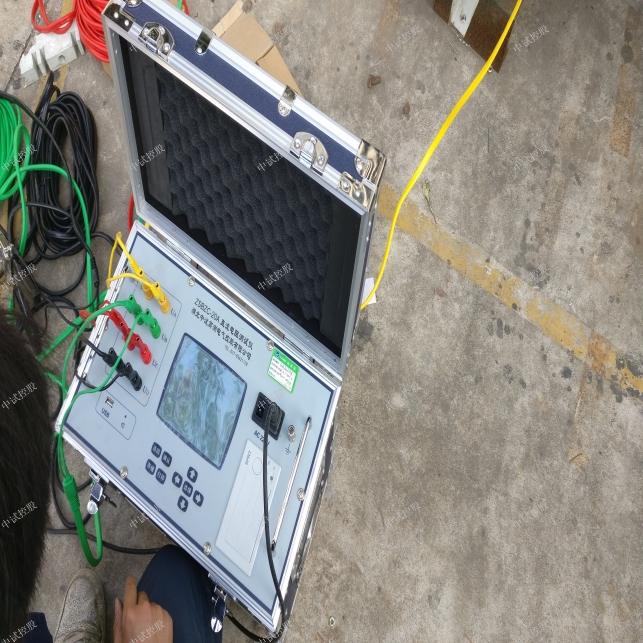

ZSBZC-5A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-5A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：5A直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
为了满足变压器直流电阻测量的需要，本公司利用自身技术优势新开发研制了一款直流电阻测试仪。本仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-5A变压器直流电阻测试仪产品特征
突出优势
 1、仪器输出电流大，且重量轻，轻巧强大，方便携带。
 2、仪器提供6档输出电流选择和一个自动档，可以输出10A电流。
 3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
 4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。
 5、本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
 6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
 7、本机具有音响放电报警，放电指示清晰，减少误操作。
 8、本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
 9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

ZSBZC-5A变压器直流电阻测试仪测量方法和注意事项
变压器直流电阻测试仪简称直流电阻测试仪，直阻测试仪，感性负载直流电阻测试仪等。

电阻测试仪对于在载调压器纵向测试可一次供电完成，充分节约试验时间，并为变压器生产厂家设置有温升试验功能，对各种类型变压器可实现快速准确测量，具有操作简便、精度高、抗干扰等特点。

变压器直流电阻测试仪是测量大容量变压器直流电阻设计的新型仪器，是设计成一体的高精度稳流电源及测试部分组成，测试过程微机控制，自动完成稳流判断、数据采集、数据处理、阻值显示及打印。
变压器直流电阻测试仪简称直流电阻测试仪、直阻测试仪、感性负载直流电阻测试仪等。变压器直流电阻测试仪是测量大容量变压器直流电阻设计的新型仪器，是设计成一体的高精度稳流电源及测试部分组成，测试过程微机控制，自动完成稳流判断、数据采集、数据处理、阻值显示及打印。

该仪器对于在载调压器纵向测试可一次供电完成，充分节约试验时间，并为变压器生产厂家设置有温升试验功能，对各种类型变压器可实现快速准确测量，具有操作简便、精度高、抗干扰等特点。

测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。

5A变压器直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

中试控股5A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出5A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

☆ 热敏打印纸的鉴别：打印机为热敏打印机，即打印纸有一面为热敏材料层（即碳膜层），如打印纸放反了会导致打印机打印不出字迹。鉴别打印纸的哪一面为热敏层可用拇指和食指的指甲稍微用力掐在热敏打印纸的两面，然后拉一下打印纸，观察打印纸的两面指甲划过的地方，划痕为灰色的一面就是涂有热敏材料的一面；也可采用打火机等热源短时间烤一下打印纸，颜色变深的一面就是有热敏材料的一面。

☆ 打印机的送纸与自检：通电状态下，按住SEL键，红灯灭后，按LF键即可送纸；按住SEL键不放，通电后松开SEL键，打印机将打印出自检样条。

☆ 打印机的维护：由于长时间的野外使用，灰尘等会进入打印头造成打印字迹模糊，可在打开上盖后，用干净的棉棒蘸无水酒精将打印头上的灰尘擦拭干净即可；设备现场不使用时最好及时盖上设备上盖。问题：使用中三通道助磁直阻测试仪测量电阻值超过限制如何解决

回答：三通道助磁直阻测试仪是集助磁法测试、三相测试和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备，该仪器特别适合多分接点有载开关不断流连续测试，测量过程动态提示，自动消弧电流指示及声光指示报警，测试记录可编辑用户信息保存、打印。

在实际使用中，如果三通道助磁直阻测试仪的测量电阻值超过限制时，我们可以参考以下方案解决。

1、首先考虑是否存在测量误差（例如是否连接了外部引线，测试引线是否过长或过细，接触是否良好，电桥中的电池电压是否不足）。

2、直流电阻的电阻值受温度的影响很大，因此必须将其转换为相同的温度（通常为20℃，R20 =（T + 20）/（T + T），T铜= 235）进行比较，并且一般以上层油温为基础。

3、当前使用的三相配电变压器，高压绕组采用Y形接线，当电阻值超过极限值时，也可以使用以下公式[RA =（RAB + rac-rbc）/ 2 ，RB =（RAB + rac-rac）/ 2，RC（RBC + rac-rab）/ 2]，以便找出缺陷相。

4、分接开关接触不良，导致电阻值偏高的情况比较普遍，如开关干净电镀掉，弹簧压力不足，应力不均匀以及过电压触点积碳，都会导致电阻值导通。高端。这时，分接开关盖应打开，转动几次，一般即可消除。

如果通过以上方法仍然超过极限，那故障的原因极有可能是绕组和引线虚焊，焊接，断线或层短路或绕组烧坏。用户可以根据实际情况进行解决。

直流电阻测试仪技术参数

一、产品概述

直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

二、功能特点

对星型接法有中性点引出的绕组测试时，仪器可以采取三相同时测量的方式测试A0、B0、C0相的直流电阻，大大节省测试时间；

显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡率；

具有完善的反电势保护功能；

具有自动放电和放电指示功能，减少误操作，保证设备及人员安全；

仪器可以yongjiu存储测试数据500组，还可以使用优盘存储数据；

仪器采用5.7寸超大液晶显示，可随时打印测试结果；

仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

三、技术参数

输出电流   三相测试：2*10A、2*、2*2A

单相测试：20A、10A、2A

测试范围   2*10A：500μΩ～500mΩ

2*： 1mΩ～1Ω

2*2A： 2.5mΩ～2.5Ω

20A：  250μΩ～1Ω

10A：  500μΩ～2Ω

2A：   2.5mΩ～10Ω

分 辨 率   0.1μΩ

测量精度   ±(0.2%读数+2字)

外形尺寸   420mm×250mm×340mm

仪器重量   15kg

四、使用条件

环境温度   -10℃～50℃

环境湿度   ≤85%RH

工作电源   AC220V±10%

电源频率   50±1H
