中试控股技术研究院鲁工为您讲解：5A直阻仪5kΩ

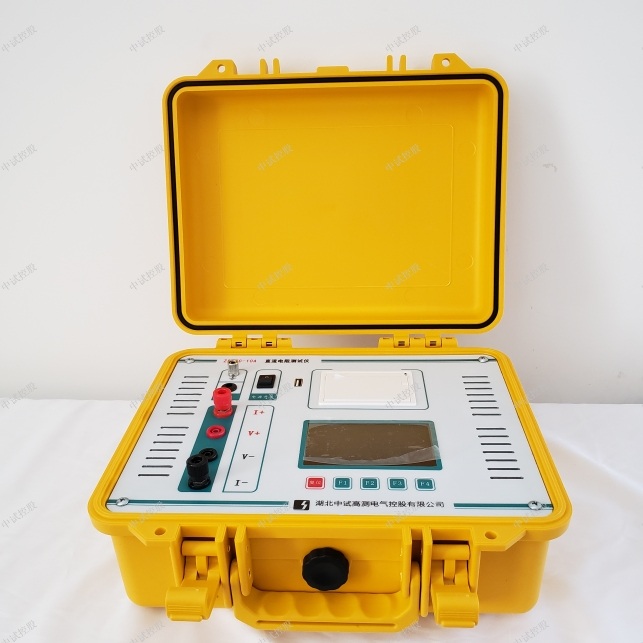

ZSBZC-5A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-5A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：5A直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
为了满足变压器直流电阻测量的需要，本公司利用自身技术优势新开发研制了一款直流电阻测试仪。本仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-5A变压器直流电阻测试仪产品别称
变压器电阻测试仪、互感器电阻测试仪、电抗器电阻测试仪、发电机电阻测试仪、电机电阻测试仪、开关电阻测试仪、铜排电阻测试仪、接触器电阻测试仪、继电器触点电阻测试仪、金属导线电阻测试仪、电缆附件电阻测试仪
ZSBZC-5A变压器直流电阻测试仪产品特征
突出优势
 1、仪器输出电流大，且重量轻，轻巧强大，方便携带。
 2、仪器提供6档输出电流选择和一个自动档，可以输出10A电流。
 3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
 4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。
 5、本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
 6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
 7、本机具有音响放电报警，放电指示清晰，减少误操作。
 8、本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
 9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。
ZSBZC-5A变压器直流电阻测试仪供电方式
   1、本仪器采用交直流两用模式。
   2、在不插入专用电源适配器时，由内置锂电池供电；
   3、插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。

三相绕组同时加压法
三相绕组同时加电压测量变压器的直流电阻，是根据楞次定律，使各相电流所产生的磁通在铁芯中相互抵消，合成磁通为零，从而减小电感L值，使电路的时间常数减小，即减少了测量直流电阻的时间，提高了工作效率。

在测量时，还应考虑绕组电阻的大小受温度影响的因素和直流电阻的不平衡率等问题。

用电压降法测量直流电阻需要很长的时间才能获得准确值，主要由于线圈中通入的电流在变化过程中，在高导磁率的铁芯中产生磁通，致使L增大。若使磁通减少，也就降低了L值，则电流变化的时间（取决于时间常数）便减小。

在变压器的三相绕组同时加电压，同时测量每相的直流电阻，可以达到此目的。三相绕组同时加电压时，在每相绕组中通入的电流从零开始增加，由右手螺旋定则可知，三相电流在每个铁芯柱中产生的磁通方向不同，它们的作用相互抵消，结果是使铁芯中的合成磁通近似为零。

这使电感值L大为减小，因此时间常数t也就降为最低，测试时电流变化的过渡过程大为缩短，短时间内便能获得稳定的电流值，进而求出绕组的直流电阻值。
测量变压器直流电阻时测试电流怎么选择？
直流电阻测试仪如何选型？变压器直流电阻测试仪细分为1A、3A、5A、10A、20A、40A、50A、100A等各种规格，仪器的供电电源分为外电源AC220V,内电源（电池供电），交直流供电等。目前市面上10A型以上的直流电阻测试仪是都不带电池供电的。
选用变压器直流电阻测试仪时，通常对选择多大电流的直流电阻测试仪，其实并不是很清楚。许多情况下选择的直流电阻测试仪并不合理。下面我就变压器直流电阻测试仪的性能要求及技术指标的含义及特点进行分析：
1、电流电压：在实际测量时应根据不同被试对象选择不同的测试电流，当选择电流过小时会影响测量精度。输出电压的高低决定了测量变压器直流电阻值速度
2、测量范围：一般电力变压器的直流电阻值在100uΩ-100Ω之间，互感器等设备的测量范围在100uΩ-2kΩ之间
3、测量精度：当然是越高越好
4、仪器功能：单相测量和三相测量、数据储存打印
仪器选型原则上变压器容量越大要求测试电流越大。变压器在进行直流电阻测试时选择一般按变压器额定工作电流的10%进行测量。太大的电流会导致变压器的温度升高，导致电阻测试不准确，太小的电流则测试精度不高。

测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。

5A变压器直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

中试控股5A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出5A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
