中试控股技术研究院鲁工为您讲解：数字式直流电阻检测仪（中试名厂）

ZSBZC-10A 手持直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-10A 手持直流电阻测试仪可以做什么?

变压器直流电阻测试仪：ZSBZC-10A 手持直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

直流电阻测试仪注意事项：
1、对无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。
2、对感抗性测试对象，在没有放完电(蜂鸣器鸣响时)情况下，不允许拆除测试线，以免遭电击。
3、测试过程中遇到外部AC220V突然断电，仪器将开始自动放电，此时不允许立即拆除测试线，5分钟后方可拆线。直流电阻快速测试仪的原理

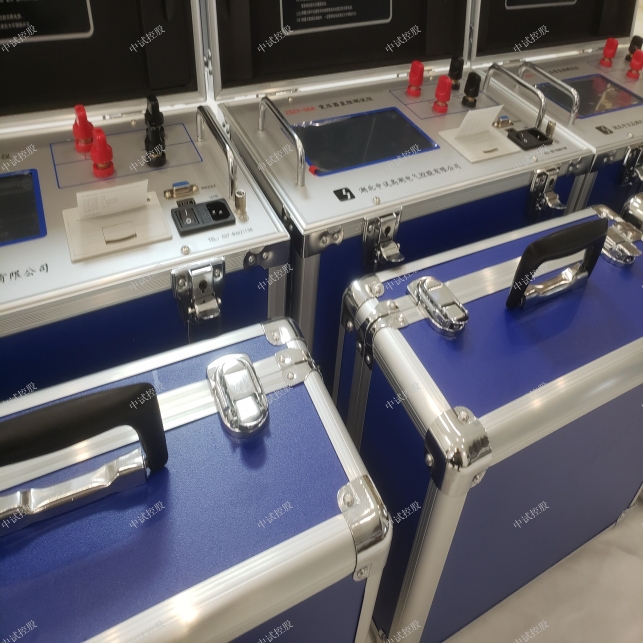

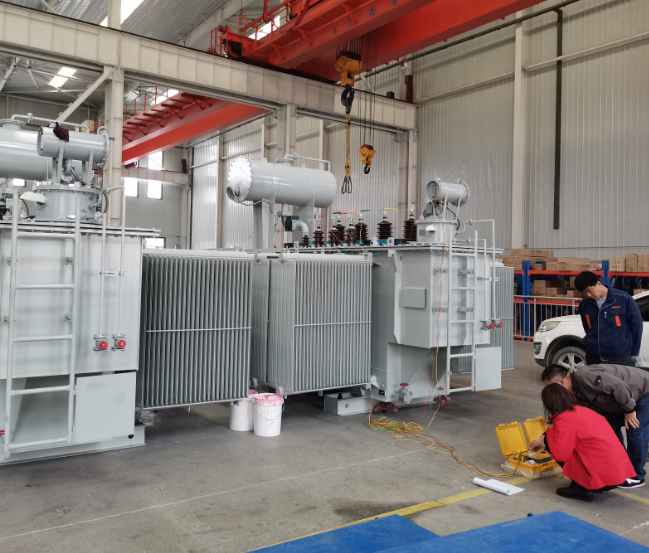

变压器直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。直流电阻测试仪测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第2位。
直流电阻测试仪是新一代变压器直流电阻的测试仪器，它能根据不同型号的电力变压器自动选择测试电流，以最快的速度显示测试结果。直流电阻测试仪并且具有充电、放电指示等功能，液晶显示器的采用使得该仪器人机界面良好，是直流电阻测试工作中的首选设备。
新方法的基本原理
直流电阻测试仪快速测量变压器电力变压器绕组可等效为一个电感和电阻R的串联回路。直流电阻测试仪绕组直流电阻的基本测量电路图见图1所示。合上开关K，回路电压方程式为:E=L(di/dt)+iR。考虑到开关的非理想性，设合上开关后电压E的时刻为t=0，此时电路中的瞬
由式(5)可见，测量变压器绕组直流电阻时不管电路状态如何, 只需依次测取式(5)中的i(t1) 、i(t2)、i(t3)，在电源电势E已知的条件下即可得到R的值直流电阻测试仪。因此可使测量时间任意的短,以实现快速测量电力变压器绕组的直流电阻R。
本方法的突出优点是，从根本上排除了电路的稳定状态对测量的影响，可最大限度地实现快速测量。这是其它测量方法无法达到的，它克服了传统测量方法所需电源容量大及串入电阻、电容等附加测量元件对测量准确度的影响。

ZSBZC-10A 手持直流电阻测试仪技术指标
1、 输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA
2、 分辨率：0.1μΩ
3、 量程（含线）：
100Ω-50KΩ     <5mA档
500mΩ-250Ω    40mA档
100mΩ-50Ω    200mA档
5mΩ-2.5Ω     1A档
1mΩ-600mΩ    5A档
0.5mΩ-200mΩ   10A档
0.5mΩ-50KΩ    自动档
4、 准确度： 0.2% (±(0.1%RD+0.05%FS))
5、 工作温度：-10～40℃
6、 工作湿度：<80%RH，不结露

根据IEC及国家有关标准规定：该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

10A手持直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

中试控股10A手持直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出10A手持直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

       三回路直流电阻快速测试仪具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好,掉电自动保存、等特点，中试控股电力的三通道直流电阻快速测试仪是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

        三通道直流电阻快速测试仪的功能特点：

        1、三通道直流电阻快速测试仪能对变压器的YN三相绕组直流电阻进行同时测试，可大大缩短测量时间。

        2、能快速准确完成变压器绕组直流电阻的测量。

        3、该S20A三通道直流电阻快速测试仪具备完善的保护功能。

        4、该S20A三通道直流电阻快速测试仪体积小巧便于携带。

        5、该三通道直流电阻快速测试仪采用液晶全中文菜单，操作简单直观。

        6、测试速度快，准确度高，数据重复性好，抗干扰能力强。

  直流电阻快速测试仪是电力试验要求中必不可少的检测仪器，取代直流单、双臂电桥的高精度换代产品，仪器内部采用了精密的恒流电源处理技术，直流电阻快速测试仪，由四位半LCD液晶显示测量结果，三位半LCD液晶显示当前环境温度或输出电流值，强光照射依然可以清晰读数，同时具备了自动放电功能，避免产生电弧，直流电阻快速测试仪测速快具有测试速度快、精度高、抗干扰能力强、体积小、不受人为因素影响等优点，中试高测电力输出电流五档位手动快速调节，测量范围1μΩ-2kΩ，误差不超0.2%，直流电阻快速测试仪是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻以及大功率电感设备直流电阻的理想设备，其测量速度比电桥快一百多倍， 直流电阻快速测试仪交流供电使用，适应现场及恶劣的山林条件下使用。

        直流电阻快速测试仪现场使用注意事项：

        1.试验时机壳必须可靠接地。

        2.在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。直流电阻快速测试仪的输出端设有放电电路。关闭输出时，电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。

        3.试验时不允许不相干的物品堆放在设备面板上和周围。

        4.开机前请检查电源电压:交流220V±10% 50Hz。

        5.更换保险管和配件时，请使用与本仪器相同的型号。

        6.直流电阻快速测试仪注意防潮、防油污。

        7.试验时请确认被测设备已断电，并与其它带电设备断开。
