中试控股技术研究院鲁工为您讲解：电机直流电阻检测仪（中试名厂）

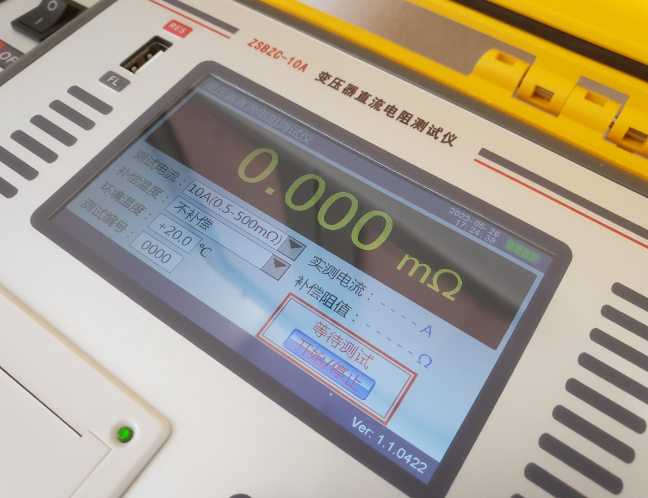

ZSBZC-10A 手持直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-10A 手持直流电阻测试仪可以做什么?

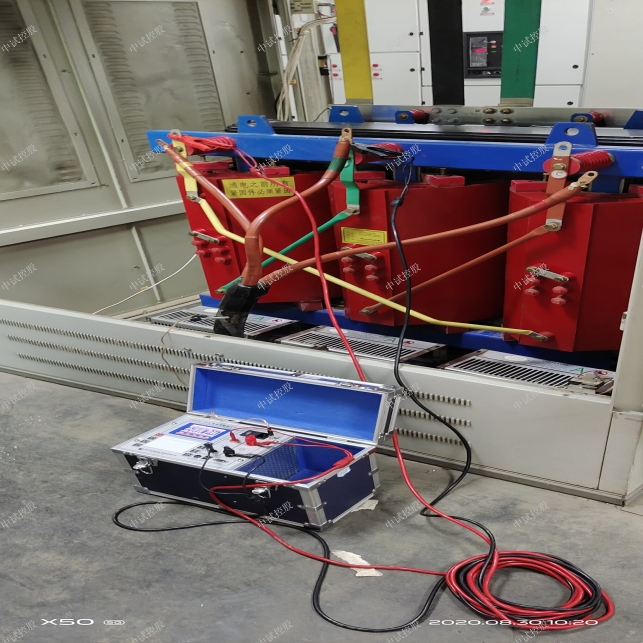

变压器直流电阻测试仪：ZSBZC-10A 手持直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

测试结果分析与判断
1、绕组的直流电阻受温度的影响，而变压器绕组的温度又难以测准，因此测量结果应以三相电阻是否平衡，历次变化规律是否一致进行比较判断，绝对值难以作为判断的依据。
2、测得电阻值与历史资料比较时，应换算到同一温度下进行。
3、测量无中性点引出线的绕组的电阻时，为分析比较的需要应将线电阻换算成相电阻。
4、1600KVA及以下的变压器，相间差别一般不大于三相平均值的1%，线间差别一般不大于三相平均值的2%。
5、1600KVA及以上的变压器，各相绕组CT伏安变比极性综合测试仪专门为测试电流互感器：伏安特性、变比、极性、误差曲线、计算拐点、二次侧回路检查和角差比差测试等设计的多功能现场试验仪器。电阻互间的差别不应大于三相平均值2%；无中性点引出线时的线间差别应不大于三相平均值的1%。
6、测得的相间差与以前（出厂或交接时）相应部位测得的相同差比较，其变化也不应大于2%。

ZSBZC-10A 手持直流电阻测试仪技术指标
1、 输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA
2、 分辨率：0.1μΩ
3、 量程（含线）：
100Ω-50KΩ     <5mA档
500mΩ-250Ω    40mA档
100mΩ-50Ω    200mA档
5mΩ-2.5Ω     1A档
1mΩ-600mΩ    5A档
0.5mΩ-200mΩ   10A档
0.5mΩ-50KΩ    自动档
4、 准确度： 0.2% (±(0.1%RD+0.05%FS))
5、 工作温度：-10～40℃
6、 工作湿度：<80%RH，不结露

平衡电桥法
平衡电桥法是采用电桥平衡的原理来测量直流电阻，常用的平衡电桥法有单臂电桥或双臂电桥两种。这种方法可以直接读取数据，准确度较高，在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1Ω以上的一般用单臂电桥测量，1Ω以下的则用双臂电桥测量。

在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。

测量前，应先估计被测线圈的电阻值，将电桥倍率旋钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值；

此时，被测线圈电阻值=倍率数×测量臂电阻值。测量完毕，先放开检流计按钮，再放开电源开关。

根据IEC及国家有关标准规定：该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

10A手持直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

中试控股10A手持直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出10A手持直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
