中试控股技术研究院鲁工为您讲解：电缆直流电阻检测仪（中试名厂）

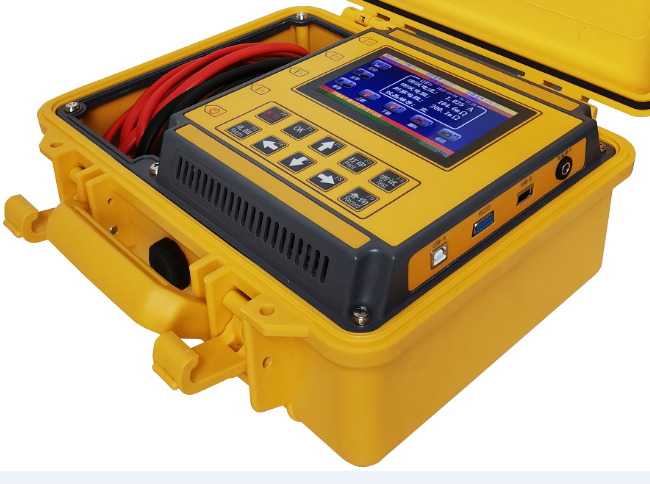

ZSBZC-10A 手持直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-10A 手持直流电阻测试仪可以做什么?

变压器直流电阻测试仪：ZSBZC-10A 手持直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

直流电阻测试仪注意事项：
1、对无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。
2、对感抗性测试对象，在没有放完电(蜂鸣器鸣响时)情况下，不允许拆除测试线，以免遭电击。
3、测试过程中遇到外部AC220V突然断电，仪器将开始自动放电，此时不允许立即拆除测试线，5分钟后方可拆线。直流电阻快速测试仪的原理
变压器直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。直流电阻测试仪测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第2位。
直流电阻测试仪是新一代变压器直流电阻的测试仪器，它能根据不同型号的电力变压器自动选择测试电流，以最快的速度显示测试结果。直流电阻测试仪并且具有充电、放电指示等功能，液晶显示器的采用使得该仪器人机界面良好，是直流电阻测试工作中的首选设备。
三相绕组同时加电压测量变压器的直流电阻，是根据楞次定律，使各相电流所产生的磁通在铁心中相互抵消，合成磁通为零，从而减小电感L值，使电路的时间常数减小，即减少了测量直流电阻的时间，提高了工作效率。在测量时，还应考虑绕组电阻的大小受温度影响的因素和直流电阻的不平衡率等问题。
变压器测量绕组直流电阻试验要点

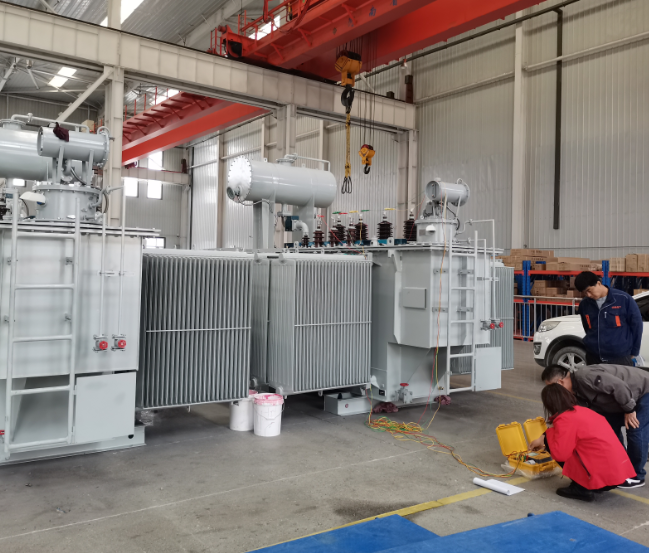

变压器测量绕组直流电阻是变压器试验中既简便又重要的一个试验项目。预防性试验规程规定，变压器运行1-3年后、无励磁调压变压器变换分接位置后、有载调压变压器分接开关检修后（在所有分接侧）和大修后及必要时，都必须进行变压器测量绕组直流电阻。

另外，在变压器短路试验和温升试验中，为提供准确的绕组电阻值，也需要进行变压器测量绕组直流电阻。

ZSBZC-10A 手持直流电阻测试仪技术指标
1、 输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA
2、 分辨率：0.1μΩ
3、 量程（含线）：
100Ω-50KΩ     <5mA档
500mΩ-250Ω    40mA档
100mΩ-50Ω    200mA档
5mΩ-2.5Ω     1A档
1mΩ-600mΩ    5A档
0.5mΩ-200mΩ   10A档
0.5mΩ-50KΩ    自动档
4、 准确度： 0.2% (±(0.1%RD+0.05%FS))
5、 工作温度：-10～40℃
6、 工作湿度：<80%RH，不结露

根据IEC及国家有关标准规定：该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

10A手持直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

中试控股10A手持直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出10A手持直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
