中试控股技术研究院鲁工为您讲解：40A感性直流电阻测试仪

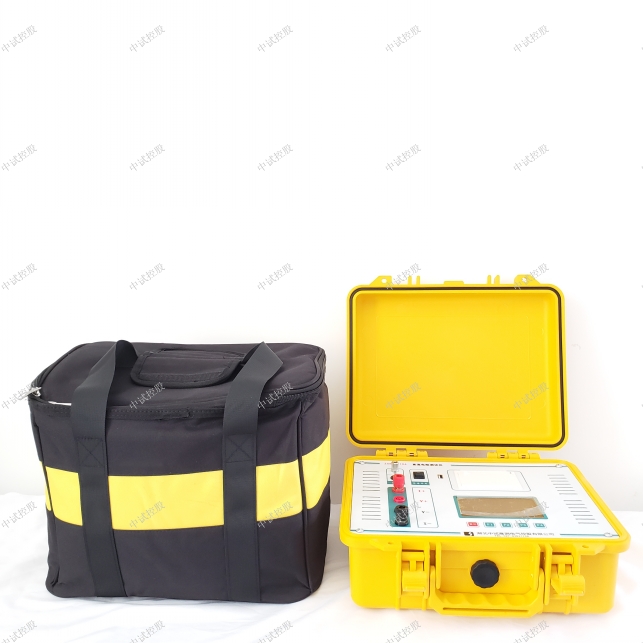

ZSBZC-40A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-40A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：主要用于大中型变压器、发动机、电动机等直流电阻的测量，仪器设置多电流档位，满足多种测量需求。变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-40A变压器直流电阻测试仪技术指标

测试电流：<20mA、2.5A、5A、10A、20A、40A
测量范围：
50μΩ～500mΩ  （40A）
100μΩ～1Ω    （20A）
500μΩ～2Ω    （10A）
1mΩ～4Ω       （5A）
2mΩ～8Ω        (2.5A）
10Ω-20KΩ      （<20mA）
准确度：±(0.2%+2字)
小分辨率：0.1μΩ
显示：液晶显示器
电阻显示有效数字为 4 位
数据存储：1000组
环境温度：0℃～40℃
相对湿度：<90%RH，不结露
电源：AC 220V±10V，50Hz±1 Hz
保险管：10A
大功耗：1000W
外形尺寸：400×225×350（mm）
重量 主机15.1KG  线箱: 5.75KG


ZSBZC-40A变压器直流电阻测试仪功能特点
1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、智能功率管理技术，仪器总工作在小功率状态，有效节能，减少发热。
6、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换。
8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。
9、仪器有蓝牙通讯，RS232通讯和USB接口，用于计算机通讯以及U盘数据存储。
10、自带面板式微型打印机，可汉化打印测量结果。

根据IEC及国家有关标准规定：为了满足变压器直流电阻快速测量的需要，我公司研制的ZSBZC-40A直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

40A变压器直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

中试控股40A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出40A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

直流电阻测试仪

为测试提供的电源的两种：AC220V/DC12V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

A、直流电源测试：

闭合总电源开关(DC12V)，相应有指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关(DC12V)，相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。

B、 直流电阻测试仪 交流电源测试：

接上交流AC220V电源，相应的指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关(AC220V)，相应的指示灯灭，放电后，再转换测试夹，进行再次测试。

C、充电：

接上交流AC220V电源，此充电指示灯亮，表示正在对机内的可充电池进行充电工作。仪器在使用交流电源测试,同时也在对机内电池进行充电。(仪器设计了充电保护电路，不会有过充现象产生)。

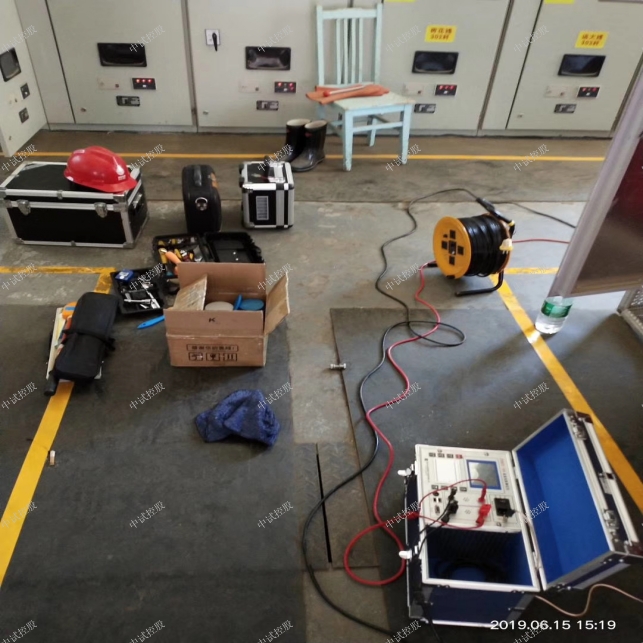

2.测试线的联接方法：

将仪器的I+、V+、V-、I-端子与被试品按图1的方法

联接好。这种联接法，可消除A、B、C、D处的接触电阻，以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx(注意：B、C之间不要反向)。

在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。

3.测量：

直流电阻测试仪 在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后，根据被测值的大小选定欲测的电阻档，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。

4.放电：

测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。电力变压器在制造、大修后，交接和预防性试验中以及绕组平均温升的测定和故障诊断等都必须进行绕组直流电阻的测量，以对电力变压器的特性进行分析与判断[1]。特别在预防性试验中，试验人员希望快速测出绕组的直流电阻并接近于实际运行状态下的直流电阻值。但在实际测量中，直流电阻测试仪由于变压器的绕组具有很大的电感和微小的电阻，其固有时间常数t=L/R很大，采用常规的电桥法或直流压降法测量，常常需要较长的时间才能达到平衡，从而无法实现快速测量[2]。尽管以后采取增大回路电阻的电路突变法、短路去磁法等方法来加快直流电阻测试仪电路电流达到稳定值的时间，虽然有所改善，但效果不大，试验变压器不能从根本上实现快速测量。现研究出一种新的快速测量方法，该方法简易可靠，易于扩展。现介绍如下供参考。

2 新方法的基本原理

直流电阻测试仪快速测量变压器电力变压器绕组可等效为一个电感和电阻R的串联回路。直流电阻测试仪绕组直流电阻的基本测量电路图见图1所示。合上开关K，回路电压方程式为:E=L(di/dt)+iR。考虑到开关的非理想性，设合上开关后电压E的时刻为t=0，此时电路中的瞬

由式(5)可见，测量变压器绕组直流电阻时不管电路状态如何, 只需依次测取式(5)中的i(t1) 、i(t2)、i(t3)，在电源电势E已知的条件下即可得到R的值直流电阻测试仪。因此可使测量时间任意的短,以实现快速测量电力变压器绕组的直流电阻R。

本方法的突出优点是，从根本上排除了电路的稳定状态对测量的影响，可最大限度地实现快速测量。这是其它测量方法无法达到的，它克服了传统测量方法所需电源容量大及串入电阻、电容等附加测量元件对测量准确度的影响。

3 新方法的模拟试验

根据上述原理，使用Y/D(Z)型工频试验变压器和HT-1712F型直流稳压电源进行了模拟试验。试验中利用串联在测试电路中的取样电阻来取得电流信号，电源电压取为2.02V，取样电阻R5=3.11Ω。用TDS-220型示波器录取试验波形(见图2所示)。

式中: US1、US2、US3分别为式(5)式中的i(t1)、i(t2)、i(t3)相对应的取样电阻上的电压。利用示波器所取得的数据进行计算处理,可以得到A值与时间的 数字电桥 对应关系，见图3。

显然，i=Us/Rs，据此比较式(6)与式(5)可得: R=Rs?E?A……(7)

即A值与R值仅相差一系数。蓄电池容量测试仪比较图3与图2可见值直流电阻测试仪，当时间经过约0.4s，即电源电压达到稳定后，A值几乎不变，求得这一段中A的平均值为0.525(V-1)，从而由式(7)求得R=3.298Ω，去除取样电阻后为0.188Ω(这当中还包含有接触电阻)。这一结果与使用CA10型号速测仪测得的结果(0.180Ω)十分接近，说明了式(5)的正确性与可行性。由图3可见，测量所需时间不足1s，达到了快速测量的目的。

虽然模拟试验所采用的是工频试验变压器与实际的电力变压器的特性不尽相同，接地电阻测试仪但能反映基本实质过程。实际中的电力变压器绕组直流电阻为mΩ级，可能会出现由于取样电阻值的微小变化而引起测取的直流电阻存在较大的误差，从而影响测量准确度。所以在实际测量中应采用准确度高、频带宽的电流传感器，而尽量避免采用取样电阻。如果电流信号过小还应当在取样/保持电路之前加放大器以放大信号满足测量的需要。
