中试控股技术研究院鲁工为您讲解：变压器直阻速测量仪（20A源头大厂）

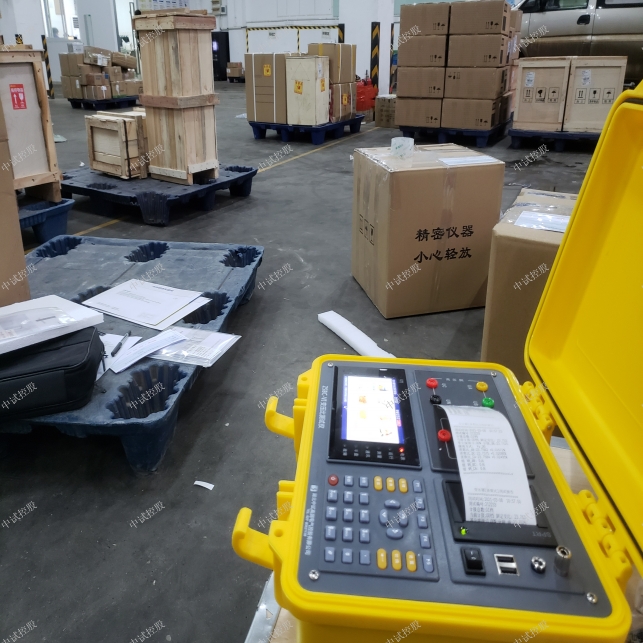

ZSBZC-20A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-20A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：直流电阻测试仪主要用于大中型变压器、发动机、电动机等直流电阻的测量，仪器设置多电流档位，满足多种测量需求。
变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-20A变压器直流电阻测试仪注意事项

1、 测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。仪器复位后，电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。
2、 对于无载调压变压器，不允许测量过程中切换分接开关。
3、 测量过程中如果电源突然断电，本机会自动开始放电，请不要立刻拆卸接线，至少等待 30 秒钟后才可拆卸接线。
4、 测量时，其他未测试的绕组请勿短路接地，否则会导致变压器充磁过程变慢，数据稳定时间延长或数值不对。
5、 开机前请检查电源电压:交流 220V±10%，50Hz。
6、 试验时请确认被测设备已断电，并与其它带电设备断开。
7、 试验时机壳必须可靠接地。
8、 试验时不允许不相干的物品堆放在设备面板上和周围。
9、 更换保险管和配件时，请使用与本仪器相同的型号（详见技术指标）
10、 本仪器注意防潮、防油污。
11、 选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较小的电流档位。 二、ZSBZC-20A变压器直流电阻测试仪技术参数

ZSBZC-20A变压器直流电阻测试仪参数

准确度：±(0.2%+2字)
小分辨率：0.1μΩ
液晶显示器：电阻显示有效数字为 4 位
数据存储：1000组
环境温度：0℃～40℃相对湿度:<90%RH，不结露
电源：AC 220V±10V，50Hz±1 Hz 保险管 5A
大功耗：500W
外形尺寸：400×225×350（mm）
重量：主机15.1KG  线箱:5.75KG
测试线长度：13米
测试电流： <20mA、1A、2.5A、5A、10A、20A
测量范围：
100μΩ～1Ω  20A
500μΩ～2Ω  10A
1mΩ～4Ω     5A
2mΩ～8Ω     2.5A
5mΩ～20Ω    1A
10Ω-20KΩ   <20mA

根据IEC及国家有关标准规定：为了满足变压器直流电阻快速测量的需要，我公司研制的ZSBZC-20A直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。

整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

20A变压器直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

中试控股20A变压器直流电阻测试仪仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

中试控股践行“精细制造，深耕技术”产出20A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

参数

1、输出电流：<5mA、40mA、200mA、1A、5A、10A

2、分辨率：0.1μΩ

3、量程： 100Ω-20KΩ   （<5mA档）

     1Ω-250Ω     （40mA档）

     100mΩ-50Ω    (200mA档)

     5mΩ-10Ω     (1A档)

     1mΩ-2Ω     (5A档)

     0.5mΩ-0.8Ω   (10A档)

5、工作温度：0～40

6、工作湿度：<90%RH，不结露

4、测试精度：0.2%

5、外形尺寸：325×240×275(mm)环境条件

6、工作温度：-20℃～40℃

7、工作湿度：<80%RH，不结露

8、工作电压：AC220V和自带直流电源±10%

9、工作频率：50HZ



20200708/b6d477f9fdd33d1dd48c88b3af03a919.jpg

本公司供应中试电力 ZSDT-10A 接地引下线导通测试仪 是 电力部门工程试验中电力设备与地网的连接部分的导通性检测 一年保修，质量保证，欢迎咨询洽谈。

产品简介

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此，定期对接地装置进行电气完整性测试是很有必要的。

电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率为1mΩ，准确度不低于1.0级。我公司依据此标准研制的接地引下线导通测试仪是一种自动化程度很高的便携式测试仪, 专门用于接地装置的电气完整性测试，其各项技术指标均达到或优于相关标准要求。接地引下线导通测试仪操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。

产品别称：接地引下线测试仪、接地引下线导通测试仪

产品参数

技术参数

测量范围         1～1999mΩ

分 辨 率         1mΩ

测试电流         DC1A、2A、5A、10A四个固定电流档位

测量精度         ±(0.5%+2d)

测量半径         50米

显示方式         三位半LCD显示

工作方式         连续

工作电源         AC220V±10%、50Hz

工作环境         温度：-10℃～40℃

湿度：≤80%RH

相对湿度         ≤80%

体积         300×270×200mm3

重量         5kg(不含附件)

产品特征

1、电源技术：采用新电源技术，输出10A电流，能长时间连续工作，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿触头氧化膜，得到良好的测试结果

2、抗干扰能力强：在严重干扰条件下，液晶屏后一位数据能稳定在±1个字范围内，读数稳定，重复性好

3、使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时接插件的使用增强了抗振性能

4、操作简单：只需按下测量键即可得到测量结果。测量结果采用三位半LED显示,读数直观,重复性好

5、携带方便：采用便携式设计，体积小、重量轻。面板与机箱成一体结构，具有很好的抗震性  影响变压器绕组直流电阻测量准确度的因素很多，如测量表计的准确度等级、接线的方法、电流稳定情况等均会影响测量的准确度。测量前应对这些因素加以考虑，以减小或避免可能产生的测量误差，从而得到较为准确的测量电阻值。

测试时应注意的事项:

（1）测量仪表的准确度应不低于0.5级。

（2）导线与仪表及测试绕组端子的连接必须良好。用单臂电桥测量时测量结果应减去引线电阻。测量时双臂电桥的四根线（C1、P1、C2、P2）应分别连接，C1、C2引线应接在被测绕组外侧，P1、P2接在被测绕组内侧，以避免将C1、C2与绕组连接处的接触电阻测量在内。

（3）准确记录被试绕组的温度。IEC国际标准中规定了测量绕组温度的要求和方法。对于干式变压器，温度应取绕组表面不少于三个温度计的平均值。油浸变压器，器身浸入油中，停电静放3h后，才能确定油的平均温度，此时绕组温度与油的平均温度相同。油的温度为变压器上层油温减去冷却装置中进出口油温之差的1/2。

为了便于与出厂和历次测量的数值比较，应将不同温度下测得的绕组电阻值换算至75℃时的阻值。换算参考第三章有关内容。

（4）测量大型高压变压器绕组的直流电阻时，测量绕组及其他非被测的各电压等级的绕组应与其他设备（如避雷器）断开，不能接地，并禁止有人工作，以防止直流电源投入或断开时可能产生的感应高压危及安全，且非被测绕组接地会产生较大的测量误差。
