中试控股技术研究院鲁工为您讲解：极速直流电阻测试仪（20A）

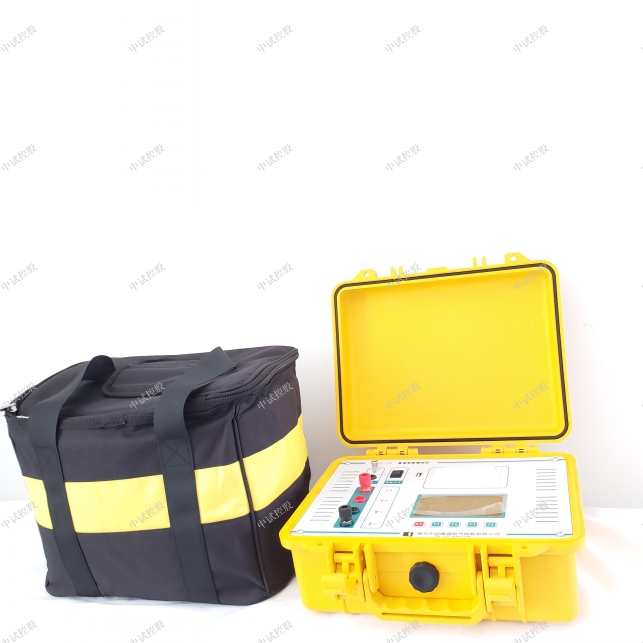

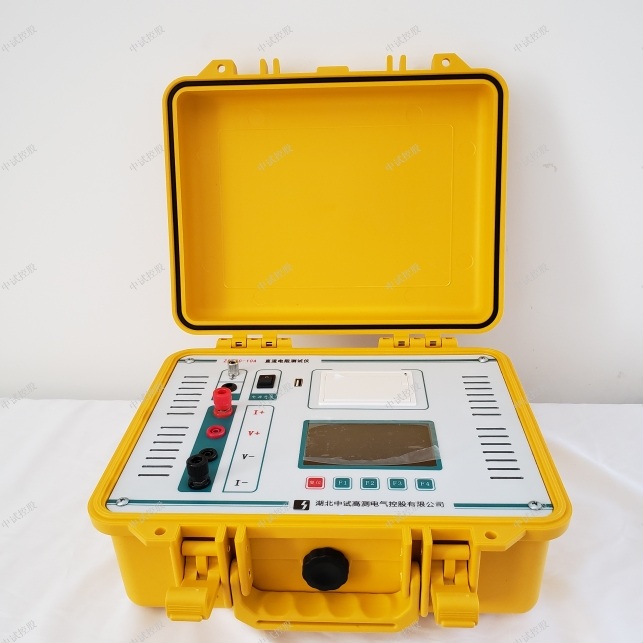

ZSBZC-10A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-10A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。本仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-10A变压器直流电阻测试仪标准名称
1、GB50150-2006《电气装置安装工程电气设备交接试验标准》
2、GB6587-86《电子测量仪器环境试验总纲》
3、GB6593-86《电子仪器质量检定规则》
4、DL/T845.3-2004《电力行业标准直流电阻测试仪通用技术条件》
5、DL/T 596-2005《电力设备预防性试验规程》
6、DL/T 846-2004《高电压测试设备通用技术条件系列标准》
7、GB1094.1-GB1094.6-96《外壳防护等级》

ZSBZC-10A变压器直流电阻测试仪参数

10A档 0～0.5Ω
5A档 2mΩ～1Ω
1A档 30mΩ～6Ω
300mA档 100mΩ～20Ω
100mA档 300mΩ～60Ω
5mA档 30Ω～20kΩ
准确度 ±(0.2%RD+0.05%FS)
小分辨率 0.1μΩ
显示 大屏幕彩色液晶显示屏，阳光下可清晰显示

工作电源 直流：内置12.6V/2.2AH锂电池（专用电源适配器）

量程(电阻量程切换)

突出优势
本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
本机具有音响放电报警，放电指示清晰，减少误操作。
本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。
仪器输出电流大，且重量轻，轻巧强大，方便携带。
仪器提供6档输出电流选择和一个自动档，可以输出10A电流。
内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。

根据IEC及国家有关标准规定：为了满足变压器直流电阻测量的需要，本公司利用自身技术优势新开发研制了一款直流电阻测试仪。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。

10A变压器直流电阻测试仪：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

=

中试控股10A变压器直流电阻测试仪适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。

=

中试控股践行“精细制造，深耕技术”产出10A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

=
