中试控股技术研究院鲁工为您讲解：10KV手持式三卷变比组别测试仪

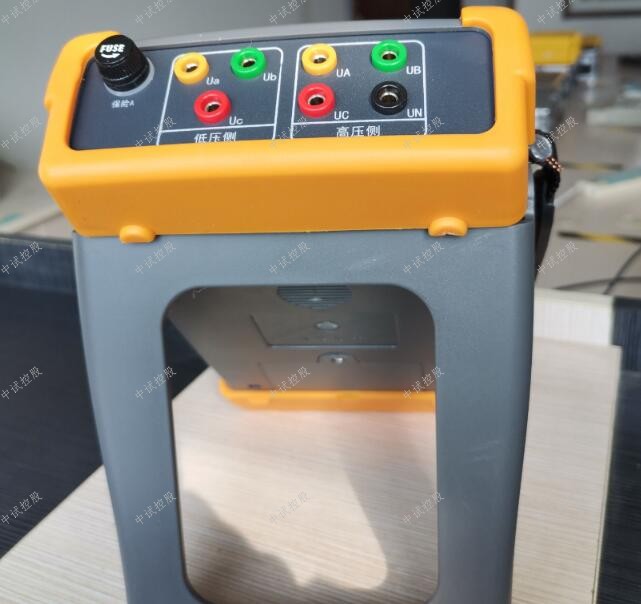

ZSBC-9400 手持式变压器变比测试仪

参考标准：GB50150-2006

简易读懂：ZSBC-9400 手持式变压器变比测试仪可以做什么?

手持式变压器变比测试仪：防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能手持式全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测

（不知道被测变压器的任何铭牌参数的情况下准确测量变比值和组号，同时能准确测量相角）的手持式变比测试仪；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

变比仪
变比仪注意事项
1、在测量期间，人切不要触摸试品。

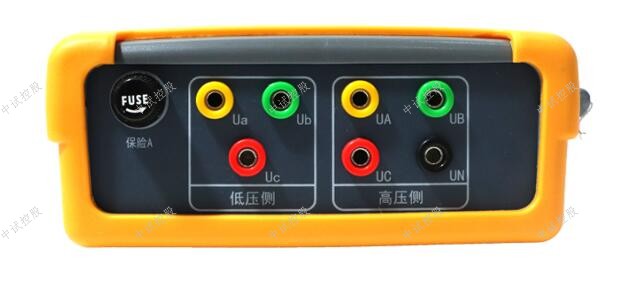

2、如果测试线短路，高、低压接反，会熔断保险丝。保险丝熔断后，如果进行测量，液晶屏会显示"正在测量，请等待！"的字样，然后停住。此时，请关机，更换相同容量的保险丝，重测。
3、连线要保持接触良好，仪器应有良好的接地！
4、仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。
5、仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远时，请按复位键，或者关掉电源，然后重新操作。
6、如果液晶屏没有字符显示，或颜色很淡，可调节亮度电位器至合适的位置。
7、在阴暗的地方工作，可以打开背光。
8、仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气。
9、通讯口为RS232接口，调试仪器专用。

ZSBC-9400 手持式变压器变比测试仪产品特征
1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。
2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号。
3、相角测量功能：准确测量高、低压侧之间的相位角，可以对非整点的变压器进行变比和角度的测量。
4、六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况。
5、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。
6、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
7、同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。

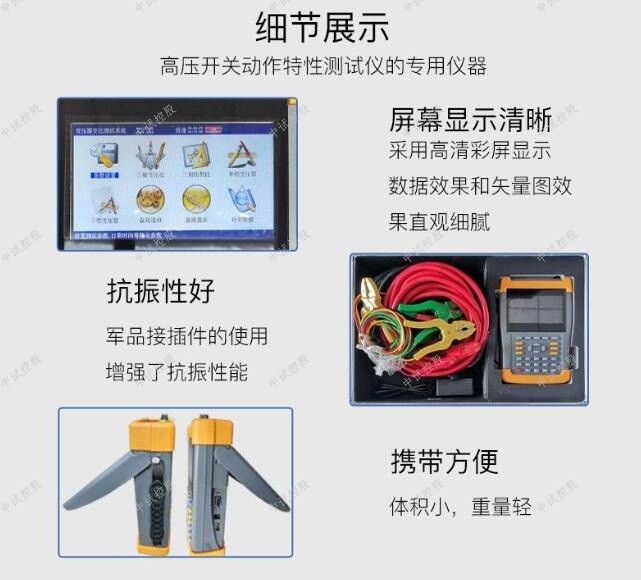

8、抗振性好：军品接插件的使用增强了抗振性能。

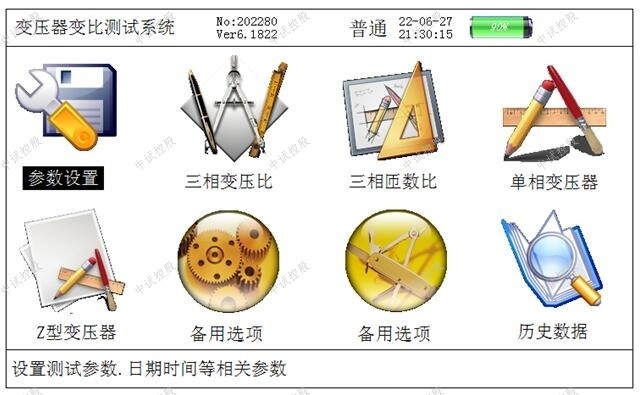

9、 采用5.6寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。
10、 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。
11、携带方便：体积小，重量轻。
12、内部具备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行800次以上的测量。

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。

手持式变压器变比测试仪：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

中试控股手持式变压器变比测试仪既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号。

中试控股践行“精细制造，深耕技术”产出手持式变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

产品参数

1、变比测量范围：1-10000

2、组别：1-12点

3、精度：1-1000   0.2 级

1000-10000  0.5级

4、电源：AC220V ±10%，50HZ

5、使用环境温度：-5℃ - 40℃

6、使用环境湿度：＜85%

7、体积：430×320×215mm3

8、重量：8Kg

互感器伏安变比极性综合测试仪核心重点

产品简介

互感器综合特性测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括：CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

产品别称

互感器伏安特性综合测试仪、PT伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-103伏安特性测试仪、CTPT特性综合测试仪

产品特征

1、支持检测CT和PT。

2、满足 GB1207、GB1208等规程要求。

3、无需外接其它辅助设备，单机即可完成所有检测项目。

4、自带微型快速打印机、可直接现场打印测试结果。

5、采用智能控制器，操作简单。

6、大屏幕液晶，图形化显示接口。

7、按规程自动给出CT/PT（励磁）拐点值。

8、自动给出5%和10%误差曲线。

9、可保存3000组测试资料，掉电后不丢失。

10、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告。

11、小巧轻便≤22Kg，非常利于现场测试。

产品参数

项　　目         参　　数

工作电源         AC220V±10% 、50Hz

设备输出         0~1000Vrms， 5Arms（20A峰值）

大电流输出     0~600A

励磁精度         ≤0.5%（0.2%*读数+0.3%*量程）

二次绕组电阻测量         范围         40~300Ω

精度         0.5%±1mΩ

二次实际负荷测量         范围         0~300VA

精度         ≤0.5%

CT/PT角差测量       精度         ±4min

分辨率     0.1min

CT/PT比差测量       精度         ≤0.05%

分辨率     0.1

CT变比测量   范围         1-50000

精度         ≤0.5%

T变比测量      范围         1-10000

精度         ≤0.5%

工作环境         温度         -10℃~40℃

湿度         ≤90%

海拔高度         ≤1000m

尺寸、重量     尺寸         380mm×240mm×260mm

重量         ≤22Kg

互感器伏安变比极性综合测试仪核心技术

产品简介

互感器伏安变比极性综合测试仪是一款全自动化的CT/PT特性测试仪器，是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括：CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验、PT极性试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。
