中试控股技术研究院鲁工为您讲解：手持电力变压器变比测试仪

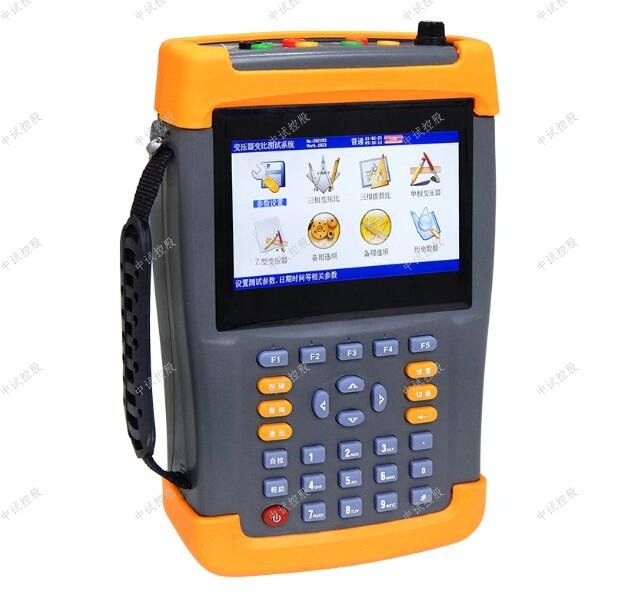

ZSBC-9400 手持式变压器变比测试仪

参考标准：GB50150-2006

简易读懂：ZSBC-9400 手持式变压器变比测试仪可以做什么?

手持式变压器变比测试仪：防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能手持式全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测

（不知道被测变压器的任何铭牌参数的情况下准确测量变比值和组号，同时能准确测量相角）的手持式变比测试仪；

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBC-9400 手持式变压器变比测试仪产品别称
手持式变压器变比测试仪、手持式变压器变比全自动测试仪

变比仪与变压器容量测试仪的区别
变压器变比测试仪可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试，这需要变压器变比测试仪。变压器变比测试仪是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。
变压器变比测试仪主要是测量变压器变比，具有自动测量接线组别；自动进行组别变换，可直接测量单相、三相变压器和互感器的变比；自动切换相序；自动切换量程；自动校表；输入标准变比后，能自动算出相对误差；一次测量完成，自动切断试验电压；测量结果自动保存，可打印出测试数据，并可存储历史测量数据。
 变压器容量特性测试仪可对各种变压器容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，变压器容量测试仪在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备。
变压器容量测试仪是专门用于在低电压、小电流情况下测试标准配电电力变压器容量的仪器。该仪器体积小、重量轻，采用一体化设计，便于携带和野外作业。随着仪器被广泛使用，逐渐成为用电稽查人员真正的好助手。一体化设计，充电电池、充电器等均在仪器内，无需任何辅助，即可独立完成现场测试；整个测试过程均由仪器内部微控制器控制，自动升压、降压，无需人工升、降，减轻劳动强度。
变压器变比测试仪与变压器容量测试仪的用途以及功能特点之间的对比，我们就能很好的知道它们之间的区别。

ZSBC-9400 手持式变压器变比测试仪参数
1、变比测量范围：0.8~10000。
2、测量速度快：10秒内完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
相角测量精度：0.1°
变比测量精度：0.1%
4、携带方便、适合野外作业。
5、重量：3Kg

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。

手持式变压器变比测试仪：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

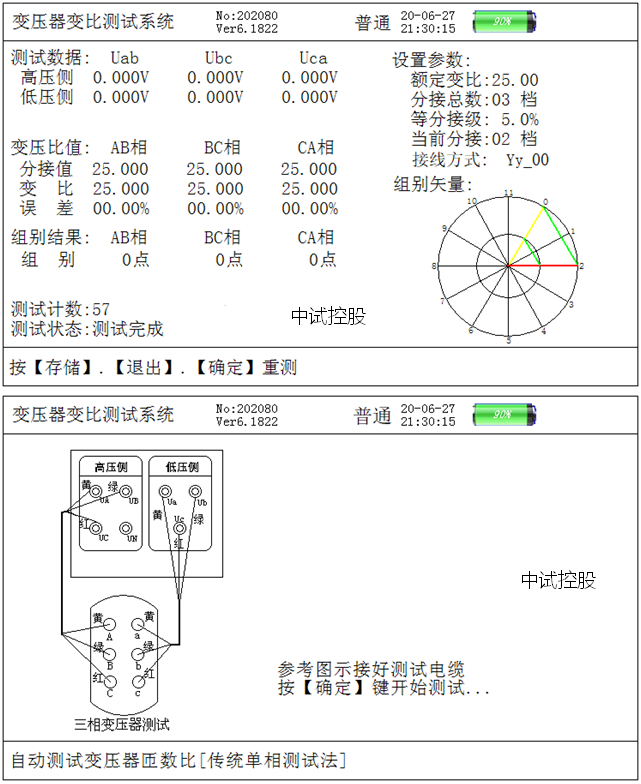

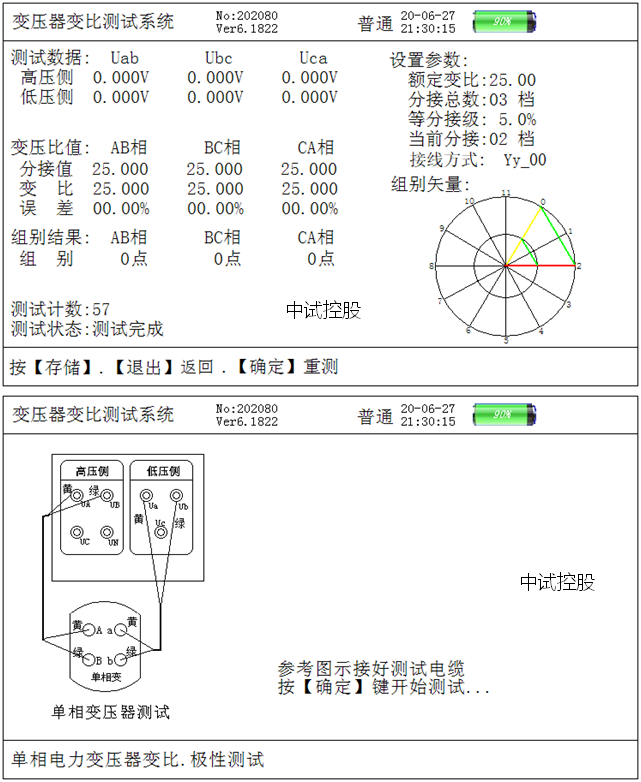

中试控股手持式变压器变比测试仪既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号。

中试控股践行“精细制造，深耕技术”产出手持式变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

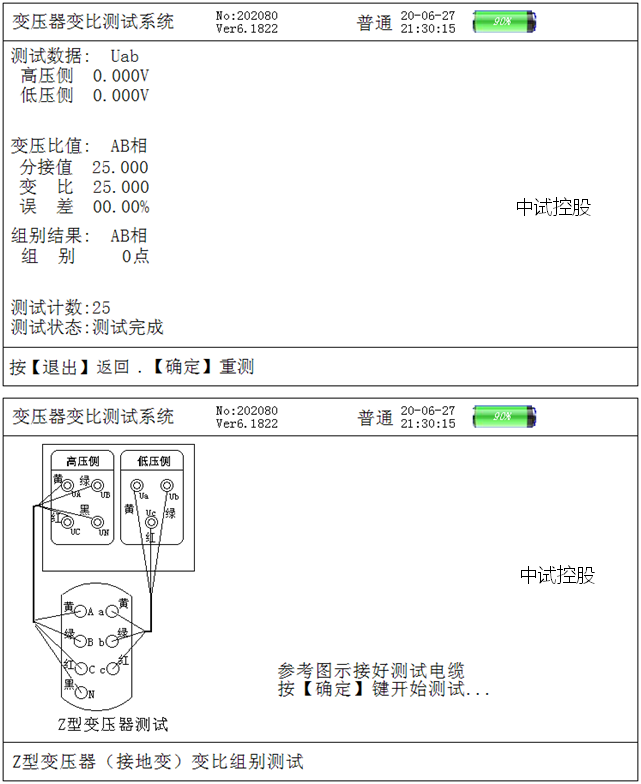

3．接法设置,进入接线方法设置后，液晶屏显示如下　此时 按“ ↑ ” 键选择接法　按“确认” 键保存接法，返回主菜单　设置接线方法 设置标准变比 变比=25.000开始测量数据查看历史数据 →:移位 ↑↓:增减 确认:保存

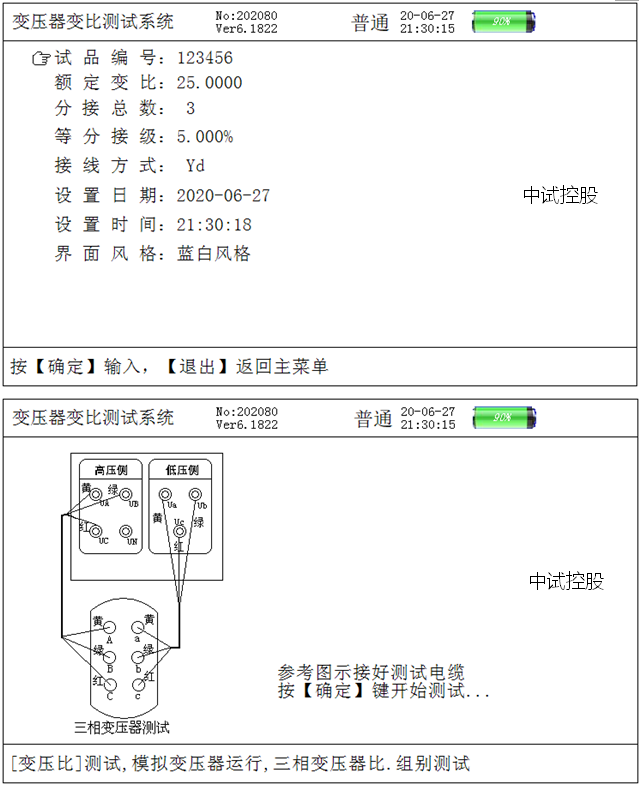

4．设置标准变比,进入标准变比设置后，液晶屏显示如下　此时　按“ → ”键选择数据位,选中的数据反向显示　按“↑”“↓”键修改数据。　选中数字后，按“↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0 。　选中小数点后，按“↑”“↓”键，小数点循环移动。　设置接线方法 设置标准变比 调压比=0.00%开始测量数据查看历史数据 →:移位 ↑↓:增减 确认:保存　如果变压器有档位,这里设定的标准变比,是中间档的标准变比。按“确认”键保存变比后，液晶屏显示如下　调压比的设置方法和标准变比的设置方法相同。　如果变压器有档位，按实际值设定，反之，设定为0.00%。按“确认”键保存调压比后，返回主菜单 5.开机预热5分钟后，选择“开始数据测量”，按“确认”键后，显示如下　接法=Yy？ 变比=25.000？ →:否 确认:是 ↑↓:换档　屏幕上显示的变比值是本次测量需要的实际标准变比值，按“↑”“↓”键可以修改此值。每次修改的幅度=设置的标准变比×调压比。测量完成后,显示如下　第3次　共3次组别：12点AB：25。008 0．03?：25。010 0．04?：25。000 0．00% ↑：翻页　→:打印 确认:返回　每次测量完成后，仪器自动保存数据，最多保存30个数据,超过 30后，本次数据存入第30次，第一次数据清除，即先进先出。　第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。　第二行为组别。　第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。　如果测单相变压器,只有前三行显示。　如果实测变比的相对误差大于10 %,显示“>10%”, 如果实测变比的相对误差小于-10 %,显示“<-10%”。　按“↑”键，查看数据。　按“←”键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。　按确认键，返回主菜单。

变压器变比试验的目的

1.检查变比是否与铭牌值相符，以保证达到要求的电压变换。

2.检查电压分接开关指示位置是否正确。

3.检查各线圈的匝数比，可判断变压器是否存在匝间短路。

4.测出三相变压器本身变压比的不平衡度。

5.提供变压比的准确程度，以判断变压器能否并列运行。

注意事项

1. 保险1为2A,保险2为0.5A。如果测试线短路,高低压接反,会熔断保险。保险熔断后，如果进行测量，在显示“ 正在测量，请等待！ ”后停住。请关机，更换相同容量的保险，重测。
