中试控股技术研究院鲁工为您讲解：三卷变全自动变压器变比组别测试仪

ZSBC-9900三卷变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：ZSBC-9900三卷变压器变比测试仪可以做什么?

三卷变压器变比测试：能适应各种大中小型变压器变比测试的需要（包括Z型变、整流变、电炉变、非整点的移相变、平衡变、斯科特及逆斯科特变压器），是国内变比测试中技术非常先进，测试项目非常完善，测量参数全面的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBC-9900三卷变压器变比测试仪功能特点

仪器自带热敏式高速微型打印机，随时将测试结果打印留存。
携带方便：体积小，重量轻。
内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。
对各种类型的单、三相变压器进行变比和连接组号的测试。
真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。
功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性、相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号（0-11等同于1-12）。

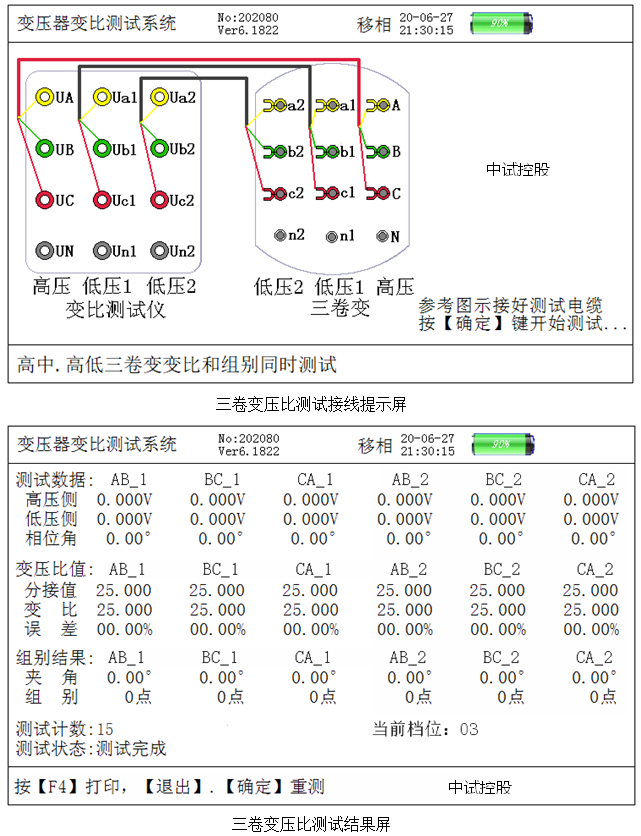

新增双低压测量通道功能，一次测试即可对三卷变压器实现高压/中压、高压/低压两组数据同时测量出结果，效率提高一倍，非常适合工作量大，任务繁重的情况（对于多分接档位的变压器尤其适合）。

分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
抗振性好：军品接插件的使用增强了抗振性能。
采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。
相角测量功能：准确测量高、低压侧之间的相位角（0-360°），可以对非整点的变压器进行变比和角度的测量。

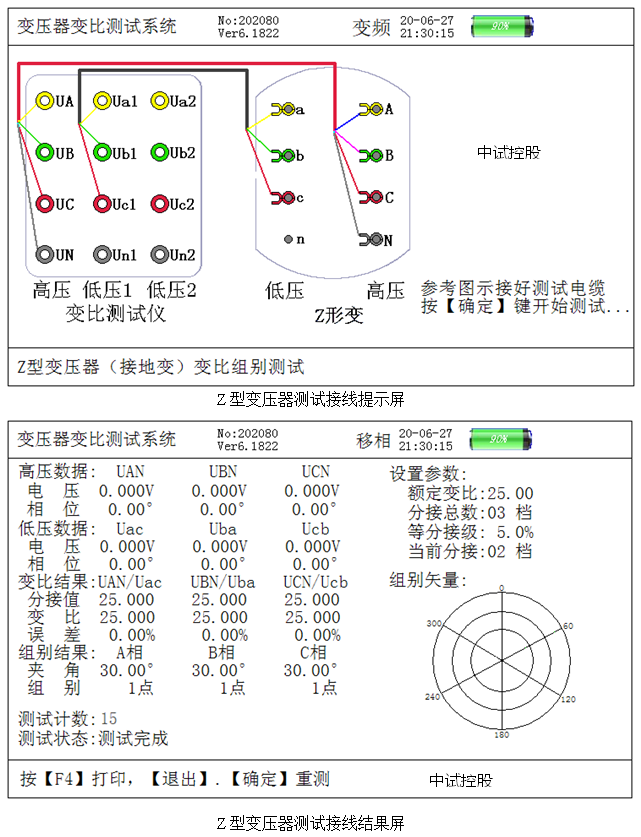

六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况。
盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。

ZSBC-9900三卷变压器变比测试仪技术指标
变比测量范围：0.9~10000
测量速度：5秒内完成单相变测试，10秒内完成三相变测试

重量：2.3Kg
低压侧电压的测量精度0.1%
相角分辨率：0.01°
相角测量精度：0.1°
测量精度: 高压侧电压的测量精度0.05%

测试输出电压：三相5-20V自适应
携带方便、适合野外作业
外形尺寸：320×240×130
变比分辨率：0.0001
变比测量精度 0.1%（0.9－200），0.2%（200－2000），0.3%（2000－10000）

ZSBC-9900三卷变压器变比测试仪附件清单
三卷变压器变比组别测试仪主机1台
测试钳（高压侧黄绿红黑）1套
测试钳（低压侧黄绿红）2套
12V充电器1个
8字电源线1根
打印纸2卷
说明书1本
出厂报告1份
合格证1张

根据IEC及国家有关标准规定：在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。

三卷变压器变比测试仪：具备完善的保护功能，输出测试源自动探测负载电流并做出相应的保护，停止测试并给出提示，不会因外部测试回路负载过重或短路造成仪器的损坏。

中试控股三卷变压器变比测试仪可同时测量三卷变的高压/中压、高压/低压变比值和夹角测试。

中试控股践行“精细制造，深耕技术”产出三卷变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
