中试控股技术研究院鲁工为您讲解：铁路电气系统斯科特变压器变比检测仪（0.8～10000）

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBC-VI 变压器变比测试仪采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。
仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

抗振性好：军品接插件的使用增强了抗振性能。
ZSBC-VI 变压器变比测试仪采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。
革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。
本仪器所用的测试源是数字合成的标准正弦数字源，失真度小，不受工作电源的影响。

独家首创可以以内置充电电池做为工作电源，现场不用寻找工作电源。（选配功能）
首次在变比测量中引入测量相角的概念，能测量高压侧与低压侧任意角度的相角。
能进行主变并列运行测试，真正实现变压器并列运行参数的检测。
携带方便：体积小，重量轻。

ZSBC-VI 变压器变比测试仪（内置充电电池）用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验。
根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

ZSBC-VI 变压器变比测试仪参数
1、变比测量范围：0.8~10000。
2、测量速度快：8秒完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
      低压侧电压的测量精度0.1%
      变比测量精度 0.1%
4、携带方便、适合野外作业。
5、工作电源：AC220V ±10%  DC12.6V
6、重量：3Kg

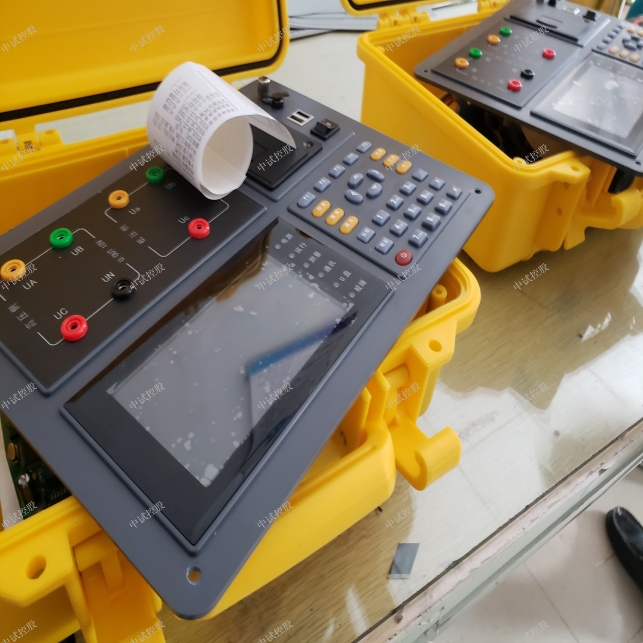

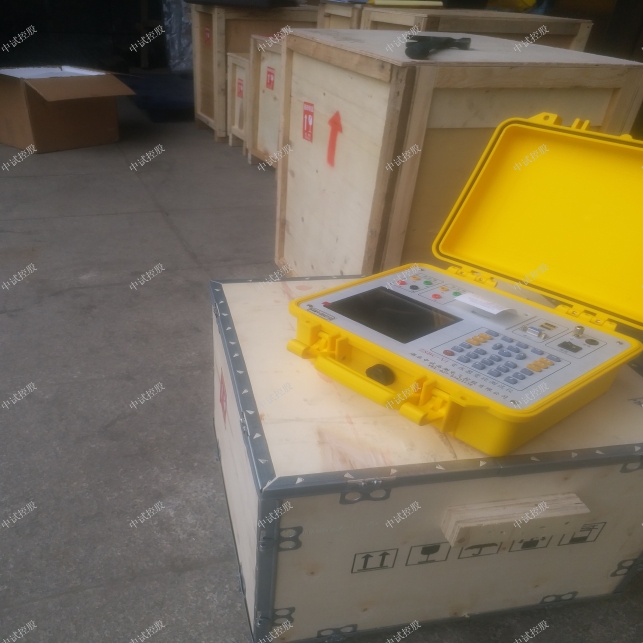

变压器变比测试仪相关面板图如下：

ZSBC-VI 变压器变比测试仪注意事项
1．在测量前要确保被测设备处于停电状态，各测试端子不能接地。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查设置的参数是否正确。
4．充电时最好使用有地线的电源插座。
5．不能在过量限的情况下工作。
根据IEC及国家有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能台式全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行全盲测（不知道被测变压器的任何参数的情况下准确测量变比值和组号，同时能准确测量相角）的变比测试仪；能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术非常先进，测试项目非常完善，测量参数全面的变比测试仪。

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

变压器变比组别测试仪操作指南

产品概述

    产品适用于测量电力变压器、Z型变压器的变比、组别；也可用于测量PT、CT的变比、极性。本产品测量范围宽，zui高可达10000.



性能特点

基本功能：用于测量电力变压器、Z型变压器的变比、组别；也可用于测量PT、CT的变比、极性。

盲测功能：在变压器高、低压联结方式及变压器组别未知时也能准确测量变压器变比。

角差测量：单相测试时具有角差测量功能。

快速测量：产品测量速度快，10秒内完成三相测试。

数据处理：采用工业级高性能处理器，内置大容量存储器、支持U盘海量存储及RS232通讯接口。

安全保护：产品具有高、低压反接保护功能；产品具有变压器短路、匝间短路保护功能；

现场适用性：真彩色液晶显示屏，面板式高速打印机，中文菜单提示，可实现良好的人机对话；仪器适应温度范围宽，结构牢固

产品参数

技术指标

精确度：

±(读数×0.1%+2字)（500以下）

±(读数×0.2%+2字)（500～2000）

±(读数×0.3%+2字)（2000以上）

测量范围：

量程 0.9～10000

使用环境：

温度 -20℃～+40℃

湿度 10%～85% 无结露

工作电源：

AC220V±10%  50HZ±10%

 从上面数据可以得出: 短路容量SDB变化对IDZJS的影响较变比对IDZJS的影响变化较小。

    另外需要指出的是：如果电流互感器的变比能通过继电保护的校验，理论上mjs的最大值为mjs=Imax1/Ie1 =1.1*10*8/5=17.6;此时要求mjs<</span>

     mb1是有一定困难的，本人认为在实际设计过程中应合理控制mjs，若mjs较大,建议采用加强了B级10%倍数的电流互感器。

    通过以上的分析, 可以得出以下结论：

    按继电保护要求选择的最小变比，通过互感器合理的选型及二次侧负荷的调整后，一般都是可以满足mjs< mb1选择要求的。

    四. 按热稳定.动稳定选择

    显然电流互感器热.动稳定校验能否通过取决于C处的短路容量SDC,下面仍按SDC=200,100,50MVA三种情况进行考虑，此时，C处短路电流如下:

SDC=200MVA时 I”C3max=11kA , IC3max=16.7kA , iC3max=28kA ;

    SDC=100MV时 I”C3max=5.5kA , IC3max=8.35kA , iC3max=14kA ;

    SDC=50MV时 I”C3max=2.75kA , IC3max=4.18kA , iC3max=7kA ;

    式中I”C3max ----C处三相短路电流周期分量；

    IC3max ----C处三相短路电流有效值；

    IC3max ----C处三相短路冲击电流值；

    考虑到配电变压器属于电网末端，目前断路器一般均采用中.高速断路器并为无延时的速断保护，故短路假想时间t<0.3s,下面按t=0.3s进行校验。

 以LA-10为例:

       在SDC=200MVA时其变比至少应为200/5,此时该互感器热稳定允许三相短路电流有效值为32.9kA,

    动稳定允许三相短路电流冲击值为32kA。

    在SDC=100MVA时其变比至少应为100/5,此时该互感器热稳定允许三相短路电流有效值为16.4kA,

    动稳定允许三相短路电流冲击值为16kA。

    在SDC=50MVA时其变比至少应为50/5,此时该互感器热稳定允许三相短路电流有效值为8.2kA,

    动稳定允许三相短路电流冲击值为8kA。

    从上面分析中，可以得出:(1)电流互感器动稳定要求比热稳定要求为高;(2)在系统短路容量较小时，电流互感器动.热稳定较容易满足。

五. 通过以上分析，对配电变压器保护用电流互感器的变比选择按以下顺序较为合理：

    首先，应按继电保护的要求选择变比，特别是电流速断保护,尤其是当系统短路容量较大时。

    其次，在实际设计过程中应合理控制mjs，若mjs较大,建议采用加强了B级10%倍数的电流互感器。

    再次，当系统短路容量较大时，电流互感器动稳定的校验不能忽略。
