中试控股技术研究院鲁工为您讲解：0.1级变比检测仪

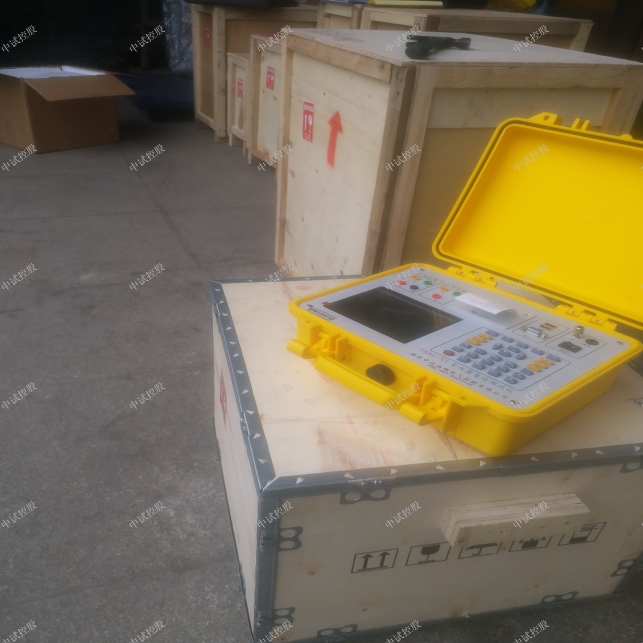

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBC-VI 变压器变比测试仪采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。
仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

抗振性好：军品接插件的使用增强了抗振性能。
ZSBC-VI 变压器变比测试仪采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。
革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。
本仪器所用的测试源是数字合成的标准正弦数字源，失真度小，不受工作电源的影响。

独家首创可以以内置充电电池做为工作电源，现场不用寻找工作电源。（选配功能）
首次在变比测量中引入测量相角的概念，能测量高压侧与低压侧任意角度的相角。
能进行主变并列运行测试，真正实现变压器并列运行参数的检测。
携带方便：体积小，重量轻。

ZSBC-VI 变压器变比测试仪（内置充电电池）用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验。
根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

ZSBC-VI 变压器变比测试仪参数
1、变比测量范围：0.8~10000。
2、测量速度快：8秒完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
      低压侧电压的测量精度0.1%
      变比测量精度 0.1%
4、携带方便、适合野外作业。
5、工作电源：AC220V ±10%  DC12.6V
6、重量：3Kg

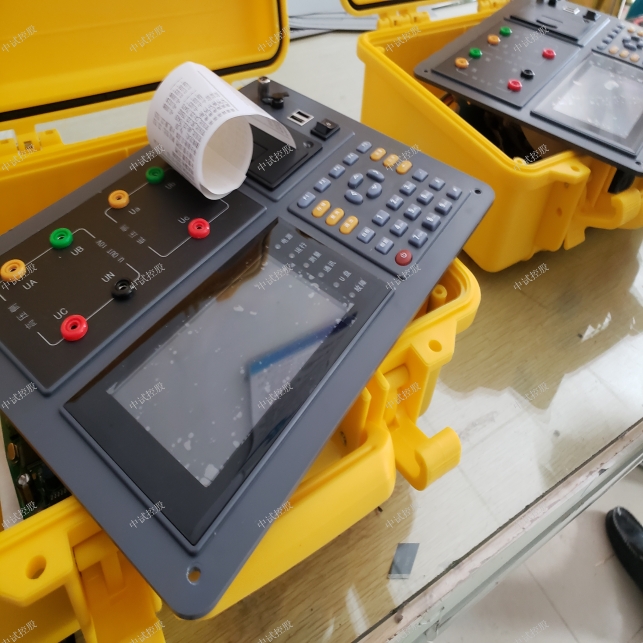

变压器变比测试仪相关面板图如下：

ZSBC-VI 变压器变比测试仪注意事项
1．在测量前要确保被测设备处于停电状态，各测试端子不能接地。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查设置的参数是否正确。
4．充电时最好使用有地线的电源插座。
5．不能在过量限的情况下工作。
根据IEC及国家有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能台式全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行全盲测（不知道被测变压器的任何参数的情况下准确测量变比值和组号，同时能准确测量相角）的变比测试仪；能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术非常先进，测试项目非常完善，测量参数全面的变比测试仪。

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

注意：如果互感器一次是穿心形式，则红色线从极性端（P1或L1）穿进，再与黑线短接即可。

2.接好线后，插上电源（或用仪器内的直流电源），打开电源开关。按面板测量按键，等待大约10秒后，面板上液晶屏即显示出测量的结果（显示变比值，如100/5直接显示20，100/1直接显示100），同时极性显示互感器此时的接线方式及极性。

3.如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。

4.观察极性指示，如果显示加极性，说明红色线或黑色线所接的是加极性，则表示接线极性错误；如显示减极性，说明红色线或黑色线所接的是减极性，则表示接线极性正确。

电压互感器变比测量使用方法：

5.和一次（即与电流互感器接线相反）。红色线接二次（K1）极性端，黑线接电流互感器的二次（K2）端；红色线接电压互感器的一次（L1）极性端，黑色线接电压互感器的一次（L2）端。

6.接好线后，插上电源（或用仪器内的直流电源），打开电源开关。按面板测量按键，等待大约10秒后，面板上液晶屏即显示出测量的结果（显示变比值，如10KV/100V直接显示100），同时极性显示互感器此时的接线方式及极性。

7.如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。

8.观察极性指示，如果显示加极性，说明红色线或黑色线所接的是加极性，则表示接线极性错误；如显示减极性，说明红色线或黑色线所接的是减极性，则表示接线极性正确。

手持式变压器变比测试仪是一款创新型产品，产品体积小巧，手持式操作，更加轻便，便于携带。产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。

试验目的:

1.检查变比是否与铭牌值相符，以保证达到要求的电压变换。

2.检查电压分接开关指示位置是否正确。

3.检查各线圈的匝数比，可判断变压器是否存在匝间短路。

4.测出三相变压器本身变压比的不平衡度。

5.提供变压比的准确程度，以判断变压器能否并列运行。

注意事项:

1．在测量中间，人不要触摸试品。

2．如果测试线短路，高低压接反，会熔断保险。保险熔断后，如果进行测量，在显示“正在测量，请等待！”后停住。请关机，更换相同容量的保险，重测。

3．连线要保护接触良好。仪器应良好接地！

4．仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源线仪器充电。交流净化电源的容量大于200VA即可。

5．仪器工作时，如果出现液晶显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键，或者关掉电源，再重新操作。

6．如果显示器没有字符显示，或颜色很淡，请调节亮度电位器至合适位置。

7．在阴暗地方工作，可以打开背光，为减小显示器功耗，背光不是很亮。

8．仪器应存放在干燥通风处。
