中试控股技术研究院鲁工为您讲解：变比极性试验仪

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

参数
变比测量范围：0.8~10000。
测量速度快：8秒完成三相测试。
测量精度: 高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
变比测量精度 0.1%
携带方便、适合野外作业。
工作电源：AC220V ±10%  DC12.6V
重量：3Kg

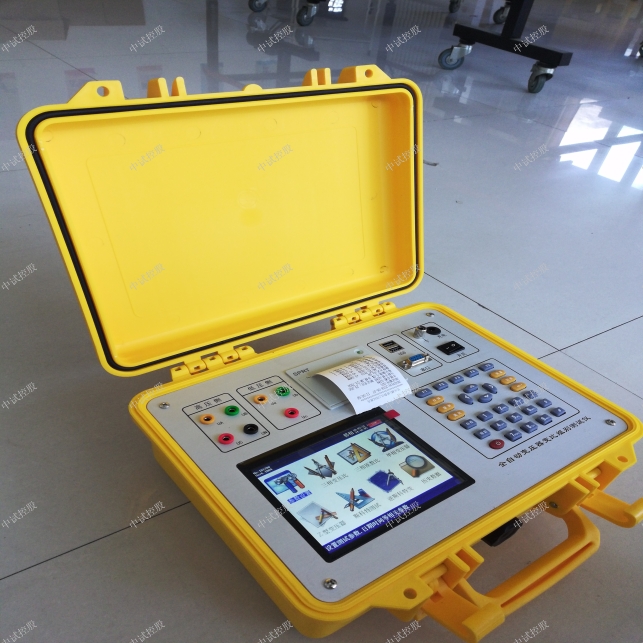

变压器变比测试仪相关面板图如下：

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

钳形电流表尽量选用小直径钳头，钳口应清洁，钳头扳机应灵活，以确保重复测量精度,如遇互感器的一次线为母线，钳口卡不住时，则测其分路出线(必须拉开其它分路，确保母线电流等于所测量的分路出线电流)。若有其他设备分流，可单测其分流值加上所测值一并计算。

整个测量过程中，设备的电源裸露部分都带电，应保持距离，谨慎操作，注意安全。

使用钳形电流表要正确操作是关键,否则带来附加误差及错误结沦。

本文结合笔者实际开展的两次220kV线路间隔CT（电流互感器）变比调整工作，简单分享下个人的经验和体会，不足之处请的各位学友指正为盼。

一、CT调整工作概述

1.2016年04月09日对220kV某变电站（水电站对侧）220kV鲁中线计量用电流互感器开展变比调整并按照规程要求进行误差试验，通过检测为计量管理人员提供互感器误差的相关数据。变比由800/5调整为1600/5，经试验，所测电流互感器（共3台）误差均合格 ,满足规程要求。2016年4月15日带负荷测试，投运正常。

2.2017年6月1日，将220kV某风电场侧间隔（水电站对侧）220kV德甲线计量CT变比由600/1调整为1800/1（投产前已完成1800/1绕组的误差试验，满足规程要求），2016年6月2日带负荷测试，投运正常。
